Elotech R2000 Bedienungsanleitung Seite 9

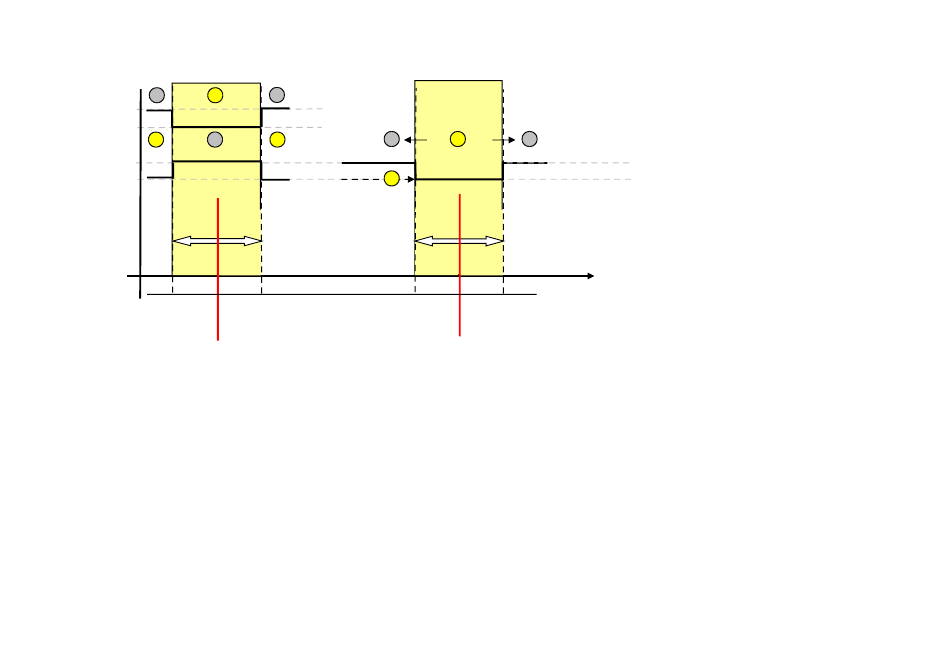

Beispiel LK, inv :
Signal - LED
Relais EIN
Kennziffer 3, inv
Relais AUS
+5° C
Kennziffer 6,
Relais EIN
Relais AUS
+5° C
-5° C
Regelsollwert
Die Grundfunktion „Limitkomparator, LK" wird immer in der
Sie ist zuerst einzustellen. Die Grundkonfiguration gilt immer für alle Zonen!
Zusätzlich zur eigentlichen Grundkonfiguration kann über den Parameter rE.A1 (bzw. rE.A2) die Funktion dir oder inv gewählt werden.
rE.A1 oder rE.A2 = dir: Relais angezogen = gelbe LED AUS
rE.A1 oder rE.A2 = inv: Relais abgefallen = gelbe LED EIN.
Der Wert (Fensterbreite = Überwachungsbereich) wird immer symmetrisch um den Sollwert in der
Wird z.B. ein Wert von 5° C eingestellt, so ist der Überwachungsbereich + / - 5°C um den Sollwert herum . Die Gesamtfensterbreite beträgt also 10° C
symmetrisch um den Sollwert. (siehe Beispiel). Die Werte können in den einzelnen Zonen individuell eingestellt werden.
Eine Besonderheit ist die Konfiguration 7 (Limitkomparator mit Bereitschaftsverhalten). Ist diese Konfiguration eingestellt, dann wird nach dem
Einschalten des Reglers der Alarm zunächst unterdrückt. Das Gerät verhält sich wie im Überwachungsbereich d.h. das Relais ist angezogen. Erst wenn
der Limitbereich einmal erreicht wurde und dann nach oben oder unten verlassen wird, kann eine Alarmsignalisierung erfolgen. Das
Bereitschaftsverhalten startet erneut wenn die Netzspannungsversorgung für den Regler Aus/Ein geschaltet wird.
Bedienungsanleitung Alarmstrategien-Mehrzonenregler
Beispiel LK mit Bereitschaftsverhalten, inv :
+5° C
Kennziffer 7, inv
Anfahrunterdrückung
+5° C
-5° C
Regelsollwert
Konfigurationsebene
Version: 2.00
Konfigurations-Einstellung in der
Konfigurationsebene
Istwert
Einstellung des Abstandes in der
Arbeitsebene
(Zone 0) über die Kennziffern 3,6 oder 7 voreingestellt.
Arbeitsebene in ° C oder ° F oder Einheit eingestellt.
©Elotech GmbH
Seite 9 von 14
