2. Signalkontakt (SK)
Der Signalkontakt (SK) ist immer an den Sollwert gebunden.
Er kann unterhalb des Sollwertes ( -SK, z.B. -5° C ) oder oberhalb des Sollwertes ( +SK, z.B. +10° C ) eingestellt werden.
Wenn der Sollwert verstellt wird, wandert der SK in dem eingestellten Abstand zum Sollwert mit.
Wenn 2 Signalkontakte konfiguriert werden, kann auch ein unsymmetrisches Fenster um den Sollwert überwacht werden.

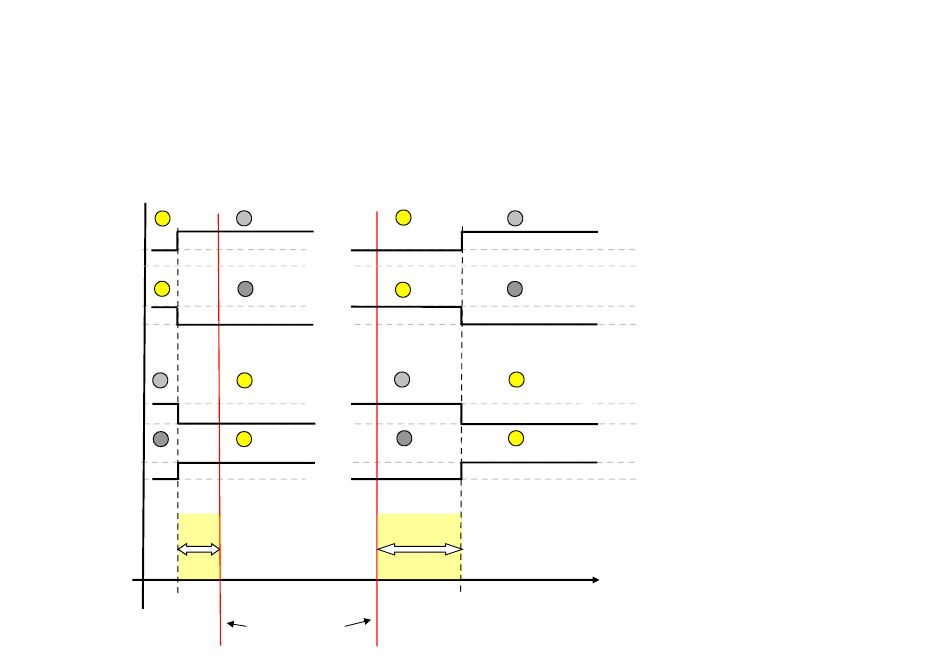

Beispiel SK unter dem
Sollwert eingestellt:
Signal LED
Kennziffer 4, inv
Relais EIN
Relais AUS
Signal LED
Relais EIN
Kennziffer 4, dir
Relais AUS
Signal LED
Kennziffer 1, inv
Relais EIN
Relais AUS
Signal LED
Kennziffer 1, dir
Relais EIN
Relais AUS
- SK
Signalkontakt
Regelsollwert
Einstellwert
Bedienungsanleitung Alarmstrategien-Mehrzonenregler
Beispiel SK über dem
Sollwert eingestellt:
Kennziffer 4, inv
Kennziffer 4, dir
Kennziffer 1, inv
Kennziffer 1, dir
+SK
Signalkontakt
Einstellwert
Version: 2.00
Einstellung der Funktion in der
Konfigurationsebene
Istwert
Einstellung des Abstandes in der
Arbeitsebene
