HOME-Thermostatsätze:
Danfoss Ges.m.b.H.
Danfoss-Straße 8
A-2353 Guntramsdorf
Österreich
homeretail.danfoss.com
Danfoss übernimmt keinerlei Verantwortung für mögliche Fehler in Katalogen, Prospekten und anderen Drucksachen. Danfoss behält sich vor, Produkte ohne vorherige Ankündigung zu ändern. Dies gilt auch für bereits bestellte Produkte, vorausgesetzt,
dass dadurch keine nachträglichen Änderungen bereits vereinbarter Spezi kationen verursacht werden. Alle Warenzeichen sind Eigentum der jeweiligen Gesellschaften. Danfoss und das Danfoss-Firmenlogo sind Warenzeichen von Danfoss A/S. Alle
Rechte vorbehalten.
Danfoss Heating-Segment

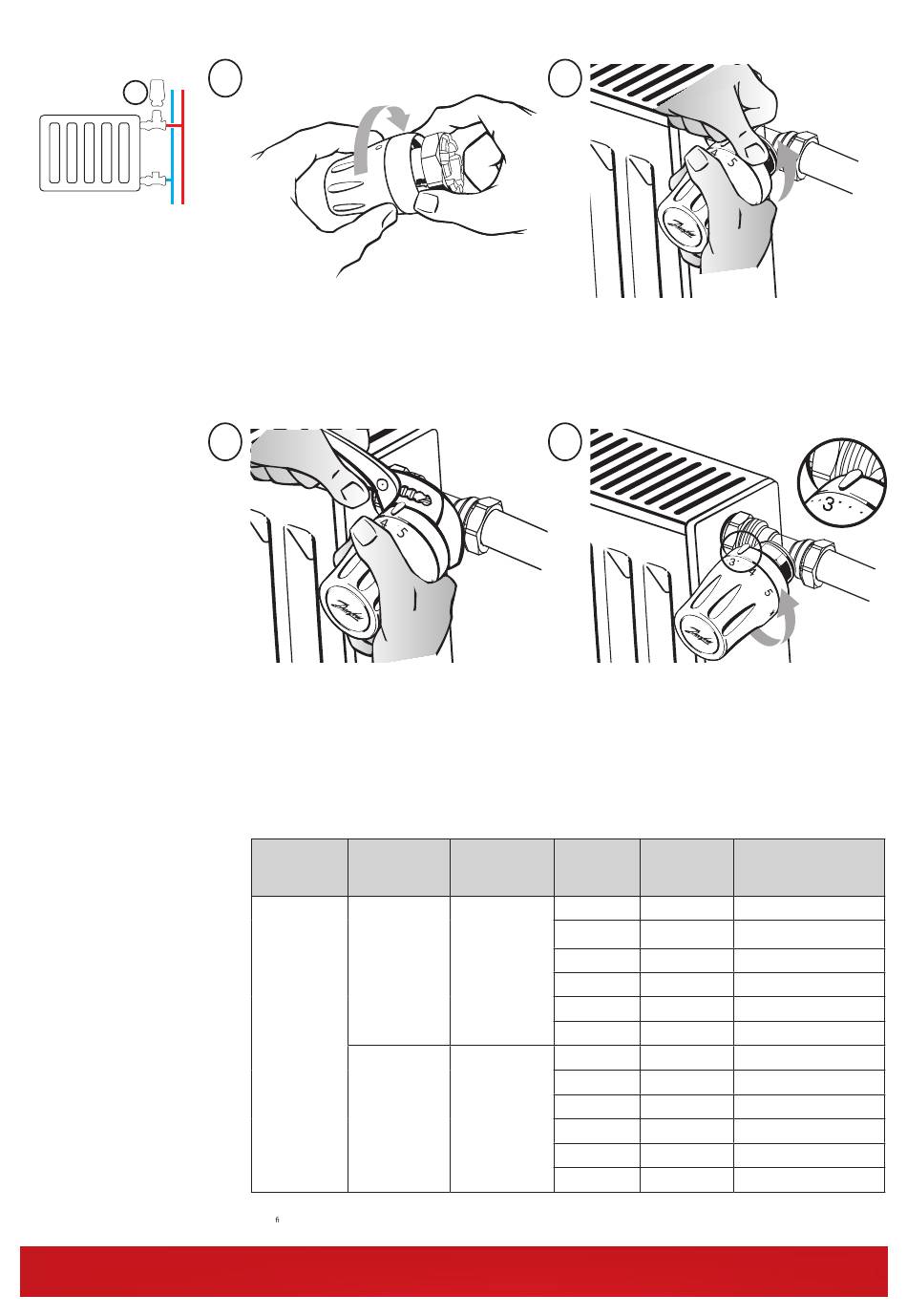

Einbau des Heizkörperthermostats (TRV)
1
Entfernen Sie die Kappe vom Ventil und
drehen Sie den Fühler auf 5. Stellen Sie sicher,
dass die Überwurfmutter lose Richtung
Fühlergehäuse gedreht werden, bis noch
ein geringer Abstand zum unteren Teil des
Fühlergehäuses besteht.
3
Halten Sie den Fühler am Ventil fest und
sichern Sie die Verbindung, indem Sie die
Überwurfmutter per Hand im Uhrzeigersinn
drehen. Halten Sie den Fühler weiterhin fest
am Ventil und ziehen Sie die Überwurfmutter
vollständig an.
Heiz-
Verschrau-
körperfühler
bung
(TRV)
RLV-S Eck
RTW- RA
RLV-S
Durchgang
2
Drücken Sie den Fühler fest auf das Ventil, die
Skala muss dabei nach oben zeigen.
4
Einstellung der gewünschten Raumtemper-
atur
Entfernen des Fühlers:
Drehen Sie den Fühler auf die max. Position
5. Drehen Sie die Überwurfmutter gegen den
Uhrzeigersinn, um die Verriegelung zu lösen.
Artikelnum-
Ventil
mer
013G6506
013G5607
013G6508
RA-FN Eck
013G6509
013G6514
013G6515
013G6510
013G6511
013G6512
RA-FN
Durchgang
013G6513
013G6516
013G6517
VI JPM123
Rohrgröße
Gebäuderegelung
3/8" (DN 10)
DE Gebäuderegelung
3/8" (DN 10)
FR Gebäuderegelung
1/2" (DN 15)
DE Gebäuderegelung
1/2" (DN 15)
FR Gebäuderegelung
3/8" (DN 10)
SE Gebäuderegelung
1/2" (DN 15)
SE Gebäuderegelung
3/8" (DN 10)
DE Gebäuderegelung
3/8" (DN 10)
FR Gebäuderegelung
1/2" (DN 15)
DE Gebäuderegelung
1/2" (DN 15)
FR Gebäuderegelung
3/8" (DN 10)
SE Gebäuderegelung
1/2" (DN 15)
SE Gebäuderegelung
08/2015
