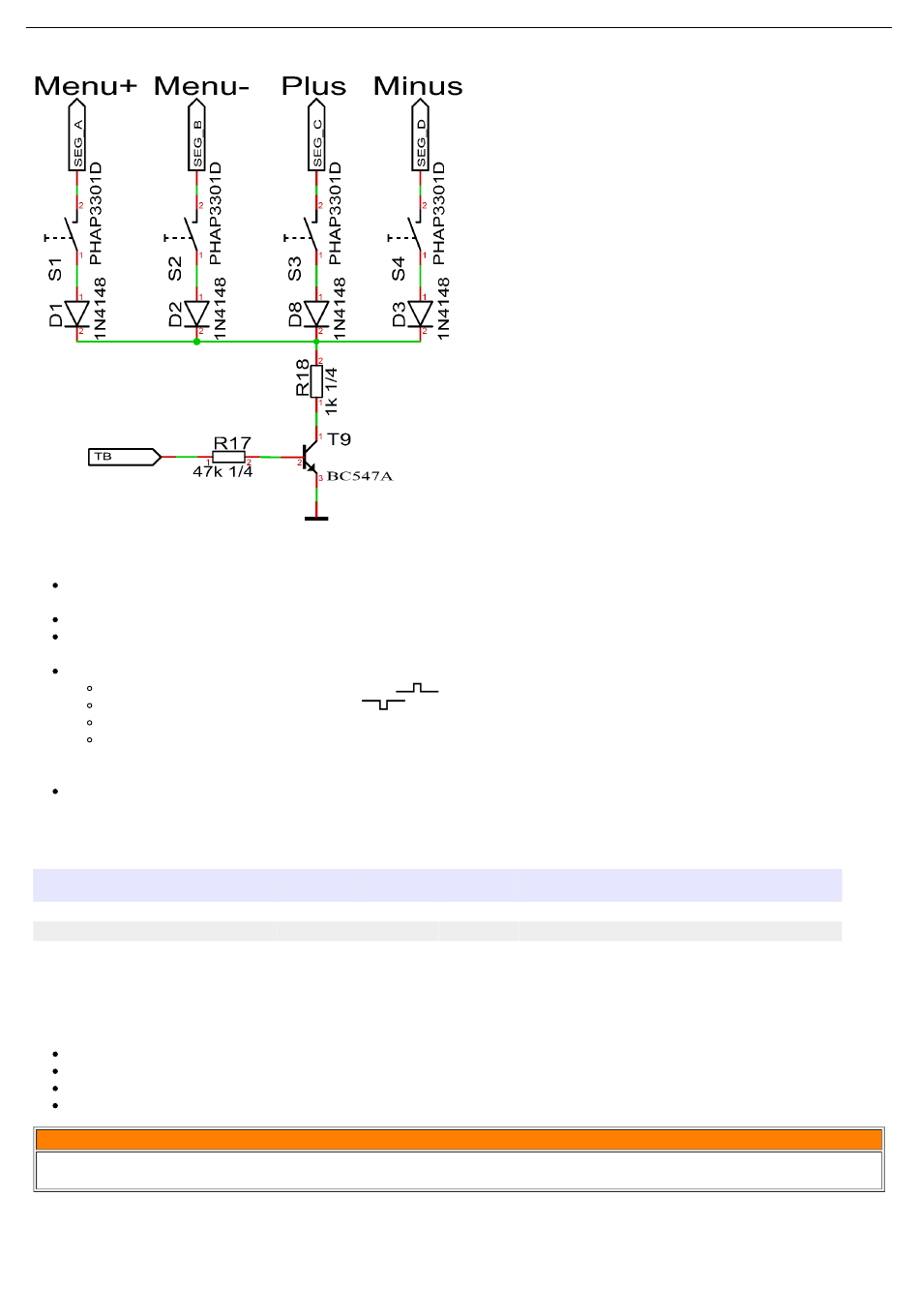

DCF-Modul Eigenschaften
Das Modul muss mit eine Betriebsspannung von 5,5V arbeiten können ( einige Module haben einen Betriebsspannungsbereich von 1,2 bis 15
Volt, diese sind auch verwendbar )
Der Ausgang muss einen CMOS-Eingang mit 10kO Eingangswiderstand treiben können
Für DCF Module mit open collector ( offener Kollektor ) oder open drain Ausgang, wird per default automatisch detektiert ob ein Pull-Up
Widerstand erforderlich ist. Im Menü kann ein Pull-Up Widerstand fest zugeschaltet oder weggeschaltet werden.
Polarität des Ausgangs:
Der Ausgang kann nicht invertierend sein, der High
Der Ausgang kann invertierend sein, der Low
Ob der Ausgang nicht invertiert oder invertiert ist, wird per default automatisch detektiert oder kann im Menü eingestellt werden.
Die Empfangs LED muss bei gutem Empfangssignal im Sekundentakt für 100 ms bzw. 200 ms leuchten. Geht die Empfangs LED im
Sekundentakt für 100 ms bzw. 200 ms aus, dann stimmt die Polarität nicht. Um dies zu korrigieren müssen Sie im Menü die Einstellung
für die DCF Eingangspin Invertierung, invertieren. ( Statt on → off bzw. off → on )
Das DCF Modul kann ein Power On / Off Pin haben. Dann wird das DCF Modul automatisch Ausgeschaltet wenn die DCF Signale vom
Mikrocontroller nicht ausgewertet werden. Im Menü kann eingestellt werden ob das DCF Modul mit Low oder High im eingeschaltet ist.
Geteste Module
M odul
M odul
Conrad DCF Modul
1
ELV DCF Modul
3
Pollin DCF Modul
GND
Unsere Standard Farbbelegungen für DCF Signale
GND: schwarz
VCC: rot
DCF Eingang: grün
PowerSave Ausgang: weiß ( wird nicht von jedem DCF-Empfangsmodul unterstützt )
Bitte vertrauen Sie den Belegungen nicht blind! Es liegt nicht in unserer Hand ob die Hersteller der DCF Empfangsmodule die Pin Belegungen zu
einem späteren Zeitpunkt ändern.
Summer Eigenschaften
Eigenschaften der Bauteile - Summer Eigenschaften
GND
GND
VCC
VCC
Eingang
Eingang
2
3
(GND)
(Betriebs...)
(DCF Ausgang)
1
2
(Masse)
(+ UB)
(Signal-Ausgang)
VCC
DATA
zustand muss dann für 100ms oder 200ms anliegen.
zustand muss dann für 100ms oder 200ms anliegen.
DCF
DCF
P ower Save
P ower Save
Ausgang
Ausgang
-
-
PON
Achtung es wird bei einer Betriebsspannung größer 3,3V eine
Zusatzschaltung benötigt!
WARNUNG
