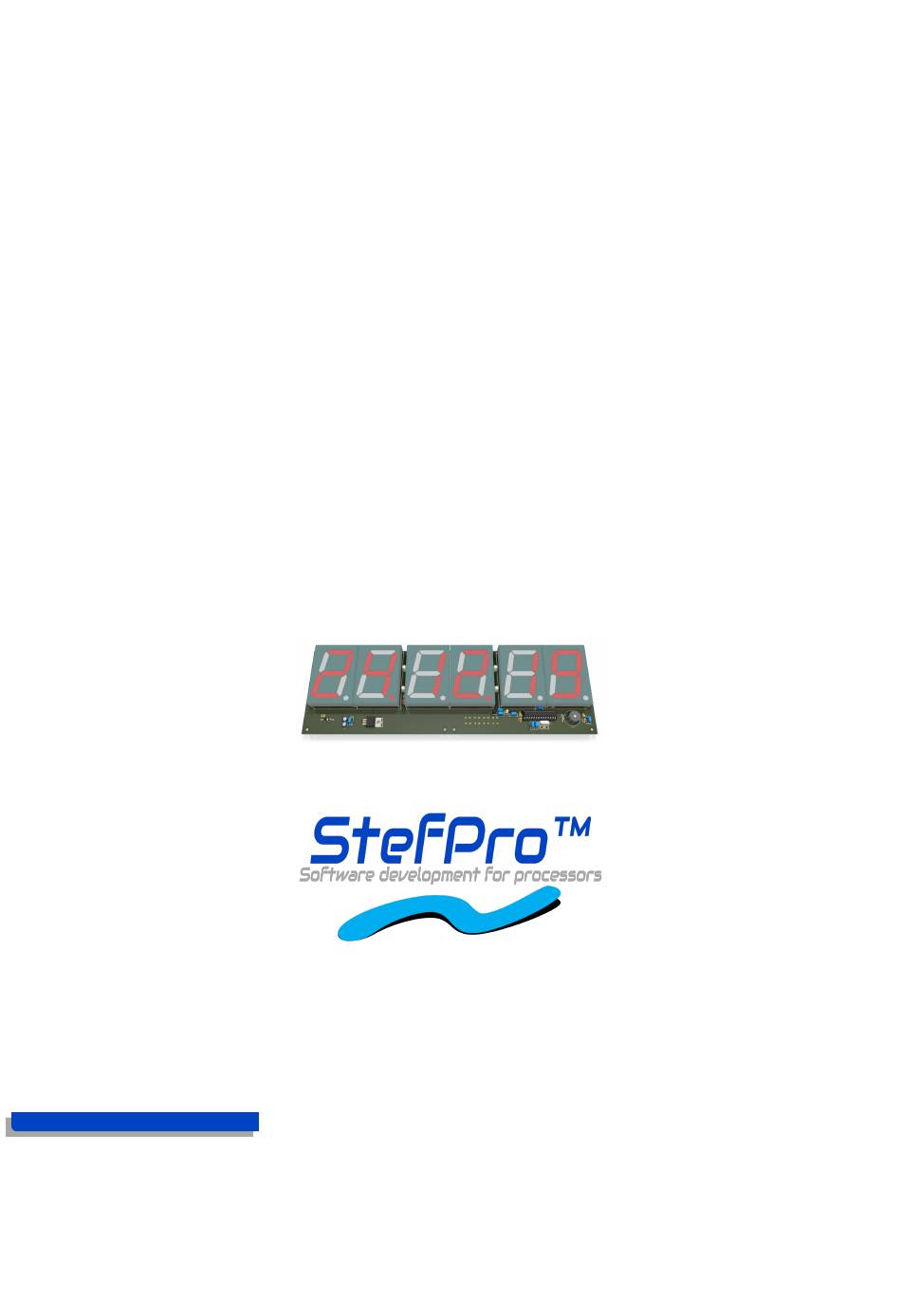

StefPro SPK2241.01 Anleitung
Inhaltsverzeichnis
Quicklinks
SPK2241.01
Bausatz - Sechsstellige DCF Uhr
mit 6x56mm roten 7 Segment LED Anzeigen
und Temperaturanzeige
und mit erweiterter Weckerfunktion
Bestückungsplan zum Bausatz
Version: Firmware 1.79-145
StefPro UG (haftungsbeschränkt) & Co. KG
Theilenmoorstr. 11
26345 Bockhorn, Germany
Phone: +49-4452-709175
Web: https://www.stefpro.biz/
E-mail: info@stefpro.biz
Bestückungsplan Version 2.0.1 - Gültig ab dem 22.03.2021.
Inhaltsverzeichnis
Verwandte Anleitungen für StefPro SPK2241.01
Inhaltszusammenfassung für StefPro SPK2241.01
- Seite 1 Bausatz - Sechsstellige DCF Uhr mit 6x56mm roten 7 Segment LED Anzeigen und Temperaturanzeige und mit erweiterter Weckerfunktion Bestückungsplan zum Bausatz Version: Firmware 1.79-145 StefPro UG (haftungsbeschränkt) & Co. KG Theilenmoorstr. 11 26345 Bockhorn, Germany Phone: +49-4452-709175 Web: https://www.stefpro.biz/ E-mail: info@stefpro.biz...
-
Seite 2: Inhaltsverzeichnis
StefPro - www.stefpro.biz - info@stefpro.biz - SPK2241.01 26.03.2021 Table of Contents Table of Contents Sicherheit Anwendung und Funktionsbeschreibung Funktionsbeschreibung Wecker Funktion Technische Daten Grundschaltung Stückliste Bestückung Bestückung als 3D Darstellung Stecker X-DC : DC Versorgungseingang : Printstecker 2 Polig X-DCF : DCF Einang, DCF PowerSave Ausgang : Printstecker 5 Polig... - Seite 3 StefPro - www.stefpro.biz - info@stefpro.biz - SPK2241.01 26.03.2021 Helligkeitsmenü verlassen DCF Aktiv Empfangshelligkeit Empfangsstunde Empfangsstatusanzeige DCF Eingangs-PullUp DCF Eingang invertieren Powersave Pin invertieren DCF Empfindlichkeit DCF verlassen Uhr Einstellungen Stunde einstellen Minute einstellen Jahr einstellen Monat einstellen Tag einstellen Wochentag...
-
Seite 4: Sicherheit
StefPro - www.stefpro.biz - info@stefpro.biz - SPK2241.01 26.03.2021 Sicherheit Anleitung beachten! Dieser Bausatz ist nur sicher in betrieb zu nehmen, wenn alle Hinweise in diesem Datenblatt gelesen werden. Der zusammengebaute Bausatz wird im folgenden Modul genannt. Allgemeines Sicherheitsverständnis Von dem Modul geht bei bestimmungsgemäßer Benutzung keine Gefährdung aus. -
Seite 5: Anwendung Und Funktionsbeschreibung
StefPro - www.stefpro.biz - info@stefpro.biz - SPK2241.01 26.03.2021 Anwendung und Funktionsbeschreibung Anwendung und Funktionsbeschreibung Funktionsbeschreibung Mit diesem IC kann das DCF77-Signal, was von einem Empfänger empfangen und demoduliertwird, ausgewertet. Die empfange Zeit und das Datum können direkt auf 7 Segment Anzeigenausgegeben werden. Die Uhr Synchronisiert sich automatisch einmal am Tag. Die Stunde der Synchronisirung kann im Menü... -
Seite 6: Grundschaltung
StefPro - www.stefpro.biz - info@stefpro.biz - SPK2241.01 26.03.2021 Grundschaltung Grundschaltung Abbildung 1: Grundschaltung vom SPK2241.01 Teil 1 Abbildung 2: Grundschaltung vom SPK2241.01 Teil 2 Grundschaltung - Funktionsbeschreibung Page 6 of 42... - Seite 7 StefPro - www.stefpro.biz - info@stefpro.biz - SPK2241.01 26.03.2021 Abbildung 3: Grundschaltung vom SPK2241.01 Teil 3 Abbildung 4: Grundschaltung vom SPK2241.01 Teil 4 Grundschaltung - Funktionsbeschreibung Page 7 of 42...
- Seite 8 StefPro - www.stefpro.biz - info@stefpro.biz - SPK2241.01 26.03.2021 Abbildung 5: Grundschaltung vom SPK2241.01 Teil 5 Grundschaltung - Funktionsbeschreibung Page 8 of 42...
-
Seite 9: Stückliste
StefPro - www.stefpro.biz - info@stefpro.biz - SPK2241.01 26.03.2021 Stückliste Anzahl Name Wert Gehäuse Lieferumfang T400 BPW42 FOTO T300,T301 ULN2803AFW DIL18 T200,T201,T202,T203 ULN2803A DIL18 S101,S102,S103,S104 PHAP3301D KURZHUBTASTER S100 SUMMER TDB 05 D18R7,62 R400 100k 0207 R201,R202,R203,R204,R205,R206,R207, R209,R210,R211,R212,R213,R214,R215, R217,R218,R219,R220,R221,R222,R223, 0207 R225,R226,R227,R228,R229,R230,R231, R301,R302,R303,R304,R305,R306,R307,... -
Seite 10: Bestückung
StefPro - www.stefpro.biz - info@stefpro.biz - SPK2241.01 26.03.2021 Bestückung Bestückung Grundlagen zur Elektronik und zum Bestücken von Leiterplatten finden Sie im Dokument:"Grundlagen der Elektrotechnik, Grundlagen des bestückens von Platinen". Abbildung 6: Bestückung vom SPK2241.01 Bestückungsplan mit Namen Abbildung 7: Bestückung vom SPK2241.01 1 Bestückungsplan mit Werten... -
Seite 11: Bestückung - Bestückung Als 3D Darstellung
StefPro - www.stefpro.biz - info@stefpro.biz - SPK2241.01 26.03.2021 Abbildung 9: SMD Bestückung vom SPK2241.01 Schritt 1 Zuerst sollten die SMD Bauteile auf der Unterseite angelötet werden, diese sind für elektrostatischen Schutz (ESD) und zur Verbesseung der Elektromagnitischen Verträglichkeit (EMV). Abbildung 10: Bestückung vom SPK2241.01 Schritt 1 Jetzt kommen die Brücken und danach die bedrahteten Bauteile auf der Oberseite (Anzeigenseite) wie flache Bauteil, wie Widerstände,... - Seite 12 StefPro - www.stefpro.biz - info@stefpro.biz - SPK2241.01 26.03.2021 Abbildung 11: Bestückung vom SPK2241.01 Schritt 2 Nun können Sie Keramikkondensatoren und den Quarz einlöten. Abbildung 12: Bestückung vom SPK2241.01 Schritt 3 Als nächstes kommen die IC-Sockel für den SPM2x41P, 74HC595 und ULN2803A. Die IC's können auch direkt eingelötet werden, sollte aber nicht.
- Seite 13 StefPro - www.stefpro.biz - info@stefpro.biz - SPK2241.01 26.03.2021 Abbildung 13: Bestückung vom SPK2241.01 Schritt 4 Jetzt ist der Temperatursensor LM35 dran. Bitte achten Sie darauf ausreichend Abstand zu halten. Auch der Summer kann nun eingelötet werden. Die Elko's sind etwas höher und kommen daher auch jetzt.
-
Seite 14: Bestückung - Stecker
StefPro - www.stefpro.biz - info@stefpro.biz - SPK2241.01 26.03.2021 Abbildung 16: Komplette Bestückung vom SPK2241.01 mit Anzeigen Die Fertig aufgebaute Leiterplatten, es fehlen nur noch die Leitungen zur Versorgungsspannung und zum DCF Empfänger. Stecker Abbildung 17:Stecker Beschreibung zum Modul SPP2400.1 Stecken Sie die jeweils passenden Stecker, unter wenig Kraftaufwand, auf. -
Seite 15: Eigenschaften Der Bauteile
StefPro - www.stefpro.biz - info@stefpro.biz - SPK2241.01 26.03.2021 Eigenschaften der Bauteile Eigenschaften der Bauteile 7 Segment Anzeigen Die Sieben Segment Anzeige LD1 und LD2 muss eine gemeinsame Anode besitzen. Über R1 bis R8 kann die Helligkeit der Leuchtdioden eingestellt werden. -
Seite 16: Vorwiderstand Berechnung Für Zwei Leds
StefPro - www.stefpro.biz - info@stefpro.biz - SPK2241.01 26.03.2021 UDS ≈ 0 ILED < 35 mA Vorwiderstand Berechnung für zwei LEDs UDS ≈ 0 ILED < 35 mA DCF-Modul Eigenschaften Das Modul muss mit eine Betriebsspannung von 5,5V arbeiten können ( einige Module haben einen Betriebsspannungsbereich von 1,2 bis 15 Volt, diese sind auch verwendbar ) Der Ausgang muss einen CMOS-Eingang mit 10kO Eingangswiderstand treiben können... -
Seite 17: Geteste Module
StefPro - www.stefpro.biz - info@stefpro.biz - SPK2241.01 26.03.2021 Das DCF Modul kann ein Power On / Off Pin haben. Dann wird das DCF Modul automatisch Ausgeschaltet wenn die DCF Signale vom Mikrocontroller nicht ausgewertet werden. Im Menü kann eingestellt werden ob das DCF Modul mit Low oder High im eingeschaltet ist. -
Seite 18: Summer Gegen Mp3 Player Austauschen
StefPro - www.stefpro.biz - info@stefpro.biz - SPK2241.01 26.03.2021 Die Genauigkeit lässt sich am TB Pin Messen, diesen Finden Sie in der Pin Belegung im entsprechenden Datenblatt zu dem IC. Sollte die Uhr stark falsch gehen, überprüfen Sie zuerst die Lötstellen von dem Quarz, den Quarzkondensatoren und dem Controller. Diese Lötstellen müssen korrekt angelötet sein und Schmutz wie z.B. -
Seite 19: Eigenschaften Vom Lichtsensor Mit Fototransistor
StefPro - www.stefpro.biz - info@stefpro.biz - SPK2241.01 26.03.2021 Farben der dünnen Leitungen: rot: plus Versorgungsspannung (<=+12 Volt) schwarz: minus Versorgungsspannung weiß: Buzzer Signal vom IC SPK2241.01 orange: plus MP3 Player Modul (+5 Volt) grün: minus MP3 Player Modul Farben der signale:... -
Seite 20: Temperatursensor
StefPro - www.stefpro.biz - info@stefpro.biz - SPK2241.01 26.03.2021 Beim BPW42 und ähnlichen Fototransistoren im LED Dioden Gehäuse muss der Lichteinfall wie folgt erfolgen, um das beste Ergebnis zu erhalten: WICHTIGER HINWEIS Beim Einsatz eines anderen Fototransistors oder einer anderen Fotodiode kann eine Anpassung von R1 (oberes Bild) und den Einstellungen im Menü... -
Seite 21: Aufstellen Der Dcf Uhr
StefPro - www.stefpro.biz - info@stefpro.biz - SPK2241.01 26.03.2021 Aufstellen der DCF Uhr Aufstellen der DCF Uhr Abbildung 21: Ausrichten der DCF Antenne Die externe Antenne empfängt das DCF77-Signal und sollte nach Frankfurt ausgerichtet sein, wie in der Abbildung 21 zu sehen. - Seite 22 StefPro - www.stefpro.biz - info@stefpro.biz - SPK2241.01 26.03.2021 „no signal„ Kein Signal. „SEArCH„ Suche die 59.te Sekunde. „rEAdXX„ Lese die Zeit ein. Aufstellen der DCF Uhr - Synchronisieren mit aktivem Display Page 22 of 42...
-
Seite 23: Ausgesendete Elektrische Störungen Durch Das Display
StefPro - www.stefpro.biz - info@stefpro.biz - SPK2241.01 26.03.2021 Ausgesendete elektrische Störungen durch das Ausgesendete elektrische Störungen durch das Display Display Im Nahfeld erzeugt das Display, durch das schnelle ein und aus schalten der LEDs, Störungen. Diese sind abhängig von der Helligkeit des Displays.Für EMV / CE Konformität sind diese Störungen uninteressant da diese nur im Nahfeld stark sind und nur unter 30 MHz auftreten.Bei... - Seite 24 StefPro - www.stefpro.biz - info@stefpro.biz - SPK2241.01 26.03.2021 Abbildung 25: Messung bei Helligkeitsstufe 25 Abbildung 25 ist das Display auf Helligkeitsstufe 25 eingestellt volle Helligkeit und es wird etwas angezeigt. Es sind große Störungen im Nahfeld zu erkennen. Die Messungen wurden mit einem Oszilloskop mit 200 MHz Bandbreite, Tastkopf 10/1 (um die volle Bandbreite zu erhalten) und PeakDetect. Es wurde die Schaltung SPP2400 verwendet.
-
Seite 25: Tastenbeschreibung
StefPro - www.stefpro.biz - info@stefpro.biz - SPK2241.01 26.03.2021 Tastenbeschreibung Tastenbeschreibung Übersicht der Tasten Menü Menü Ebene 1 Ebene 2 ⇓ ⇓ Normal Anzeigemodus der ⇓ ⇓ Temperatur ⇓ ⇓ anzeigen ➟ ➟ ➟ ➟ Wecker Tag Auswahl Wecker aktivieren Wecker Uhrzeit, Stunde... -
Seite 26: Normal
StefPro - www.stefpro.biz - info@stefpro.biz - SPK2241.01 26.03.2021 Normal Taschenlampe an Normaler Modus, ausserhalb des Menüs. Hier hat die + Taste die Funktion den Alarm Temporär ein bzw. aus zu schalten. Taschenlampe aus Die - Taste Schaltet das Display auf 100% (Taschenlampe). -
Seite 27: Wecker
StefPro - www.stefpro.biz - info@stefpro.biz - SPK2241.01 26.03.2021 Wecker Mit + gelangt man in den Untermenüpunkt Wecker. ALARM Wecker Tag Auswahl Woche Montag Dienstag Auswahl welche Tag, bzw. welche Gruppe bearbeitet werden soll. Es gibt die Gruppen Woche (WEE) und Wochenende (Wnd). Samstag und Sonntag sind in der Gruppe Wochenende, alle restlichen Tage sind in der Gruppe Woche. -
Seite 28: Wecker Aktivieren
StefPro - www.stefpro.biz - info@stefpro.biz - SPK2241.01 26.03.2021 Wecker aktivieren Aktiviert den Wecker. ALARM ON ALARM OFF Wecker Uhrzeit, Stunde Stellt die Stunde in der geweckt werden soll ein.Die Zahl kann zwischen 0 und 23 sein. Alarm hour Wecker Uhrzeit, Minute Stellt die Minuten für das Wecken ein.Die Zahl kann zwischen 0 und 59... -
Seite 29: Wecker Verlassen
StefPro - www.stefpro.biz - info@stefpro.biz - SPK2241.01 26.03.2021 Wecker verlassen Mit + verlässt man das Untermenü Wecker. Alarm exit Helligkeit Mit + gelangt man in den Untermenüpunkt Helligkeit. Brightness Helligkeit Menü Stellt die Helligkeit vom Menü ein.Die Zahl kann zwischen 10 und 25 sein... -
Seite 30: Geschwindigkeit Für Die Automatische Helligkeitsanpassung
StefPro - www.stefpro.biz - info@stefpro.biz - SPK2241.01 26.03.2021 Geschwindigkeit für die automatische Helligkeitsanpassung Dies stellt die Geschwindigkeit von AutoBrightness ein. Die Zahl kann zwischen 0 und 20 sein. Je nach Firmware kann der Maximalwert abweichen. Brightness speed Faktor für die automatische Helligkeitsanpassung Dies stellt den Berechnungsfaktor für AutoBrightness ein. -
Seite 31: Standby Endstunde
StefPro - www.stefpro.biz - info@stefpro.biz - SPK2241.01 26.03.2021 StandBy Endstunde Ab diese Stunde wird der StandBy Betrieb beendet. Es kann nur eine volle Stunden eingestellt werden. Der Bereich geht von 0 bis 23 Uhr. StandBy (Powersave) Finish Hour - Endstunde... -
Seite 32: Empfangsstunde
StefPro - www.stefpro.biz - info@stefpro.biz - SPK2241.01 26.03.2021 Empfangsstunde Stellt die Stunde ein, in der die DCF Uhr sich synchronisieren soll. In dieser Stunde wird das DCF Signal analysiert, bis eine Synchronisation erfolgt ist oder die Stunde wechselt. Die Zahl kann zwischen 0 und 23 sein. -
Seite 33: Powersave Pin Invertieren
StefPro - www.stefpro.biz - info@stefpro.biz - SPK2241.01 26.03.2021 DCF77 Power On/Off Ausgang Invertieren ON: Power On/Off Ausgang ist invertiert ( Modul On bei GND) Powersave Pin invertieren OFF: Power On/Off Ausgang ist nicht invertiert. ( Modul On bei VCC) Conrad DCF Modul = Kein Power On / Off Eingangspin vorhanden... -
Seite 34: Jahr Einstellen
StefPro - www.stefpro.biz - info@stefpro.biz - SPK2241.01 26.03.2021 Jahr einstellen Stellt die Jahr ein. Die Zahl kann zwischen 2000 und 2099 sein. change year Monat einstellen Stellt den Monat ein Die Zahl kann zwischen 1 und 12 sein. change month... -
Seite 35: Zeit Setzen
StefPro - www.stefpro.biz - info@stefpro.biz - SPK2241.01 26.03.2021 Zeit setzen Setzt die Zeit, solange DCF noch sucht, ansonsten wird die Zeit direkt gestellt. Set settings Quarz kalibrieren Mit dieser Einstellung kann der Quarz kalibriert werden, ein positiver Wert verlängert die Periodenzeit und ein negativer Wert verringert diese.Die Periode sollte auch so genau wie möglich 1ms bzw. -
Seite 36: Tastenbeschreibung - Menüende
StefPro - www.stefpro.biz - info@stefpro.biz - SPK2241.01 26.03.2021 Menüende Ende des Menüs, blendet nach 2 Sekunden automatisch aus. Tastenbeschreibung - Menüende Page 36 of 42... -
Seite 37: Anhang
Defekte Firmware Defekte Firmware erkennen Sie folgender massen: Je sekunde kommt ein kurzer PIEP. Mit dem Firmware Upload Tool ein Update einspielen 1. Laden Sie sich von www.stefpro.biz das aktuelle Upload tool herrunter: SP Firmware UP 2. Starten Sie das Tool 3. -
Seite 38: Segment Zeichen
StefPro - www.stefpro.biz - info@stefpro.biz - SPK2241.01 26.03.2021 7 Segment Zeichen Die Symbolik der einzelnen Zeichen: Change log Change log Sicherheit 20.03.2017 - 1.0.3 - ADD Add ESD note Change log - 7 Segment Zeichen Page 38 of 42... -
Seite 39: Dcf-Modul Eigenschaften
StefPro - www.stefpro.biz - info@stefpro.biz - SPK2241.01 26.03.2021 DCF-Modul Eigenschaften 21.11.2016 - 1.0.1 - ADD Add list of tested modules 20.03.2017 - 1.0.3 - ADD Update list of tested modules, add standard pin assingment Netzteil Eigenschaften 21.12.2019 - 1.0.5 - ADD... -
Seite 40: Haftung, Urheberrechtlicher Hinweis Und Gewährleistung
änderungen an den hier beschriebenen Hardware- und Softwaremerkmalen vorzunehmen. StefPro liefert lediglich das zum einbauen bestimmte „Modul„. Der „Hersteller des gesamten Gerätes„ ist verpflichtet die gültigen VDE, CE und EMV Vorschriften einzuhalten.StefPro hat die Einhaltung der Vorschriften für dieses Modul stichprobenartig Überprüft.Da der Einbau nicht von StefPro durchgeführt wird, muss eine Zusätzliche Überprüfung nach Einbau der Module vom „Hersteller des gesamten Gerätes„... -
Seite 41: Gewährleistung
Urheberrechtlicher Hinweis Die Schaltung und die Firmware auf den Modul von StefPro ist Urheberrechtlich geschützt. Unbefugte Vervielfältigung oder unbefugter Vertrieb der Modul mit diesem Programm oder eines Teils davon sind strafbar. Dies wird sowohl straf- als auch zivilrechtlichverfolgt und kann schwere Strafen und Schadensersatzforderungen zur Folge haben. -
Seite 42: Inhaltsverzeichnis
Dieses Module bzw. Geräte entsprechen der EU-Richtlinie über Elektronik- und Elektro-Altgeräte (Altgeräteverordnung)und darf daher nicht im Hausmüll entsorgt werden. Entsorgen Sie das Gerät über Ihre kommunale Sammelstelle für Elektronik-Altgeräte! WEEE-Reg.-Nr.: DE 58929072 ( StefPro UG (haftungsbeschränkt) & Co. KG ) DE 78089358 ( StefPro Einzellunternehmen bis zum 01.01.2015 ) Impressum Impressum StefPro™...
