StefPro SPM2131P Bedienungsanleitung

Sechsstellige dcf uhr für kleinesehrschwache anzeigen mit temperaturanzeige
Inhaltsverzeichnis
SPM2131P
Sechsstellige DCF Uhr
für kleine sehr schwache Anzeigen, mit Temperaturanzeige
Datenblatt
Version: Firmware 1.74-135
StefPro UG (haftungsbeschränkt) & Co. KG
Theilenmoorstr. 11
26345 Bockhorn, Germany
Phone: +49-4452-709175
Web: https://www.stefpro.biz/
E-mail: info@stefpro.biz
Datenblattversion 1.0.4 - Gültig ab dem 20.03.2017.
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für StefPro SPM2131P

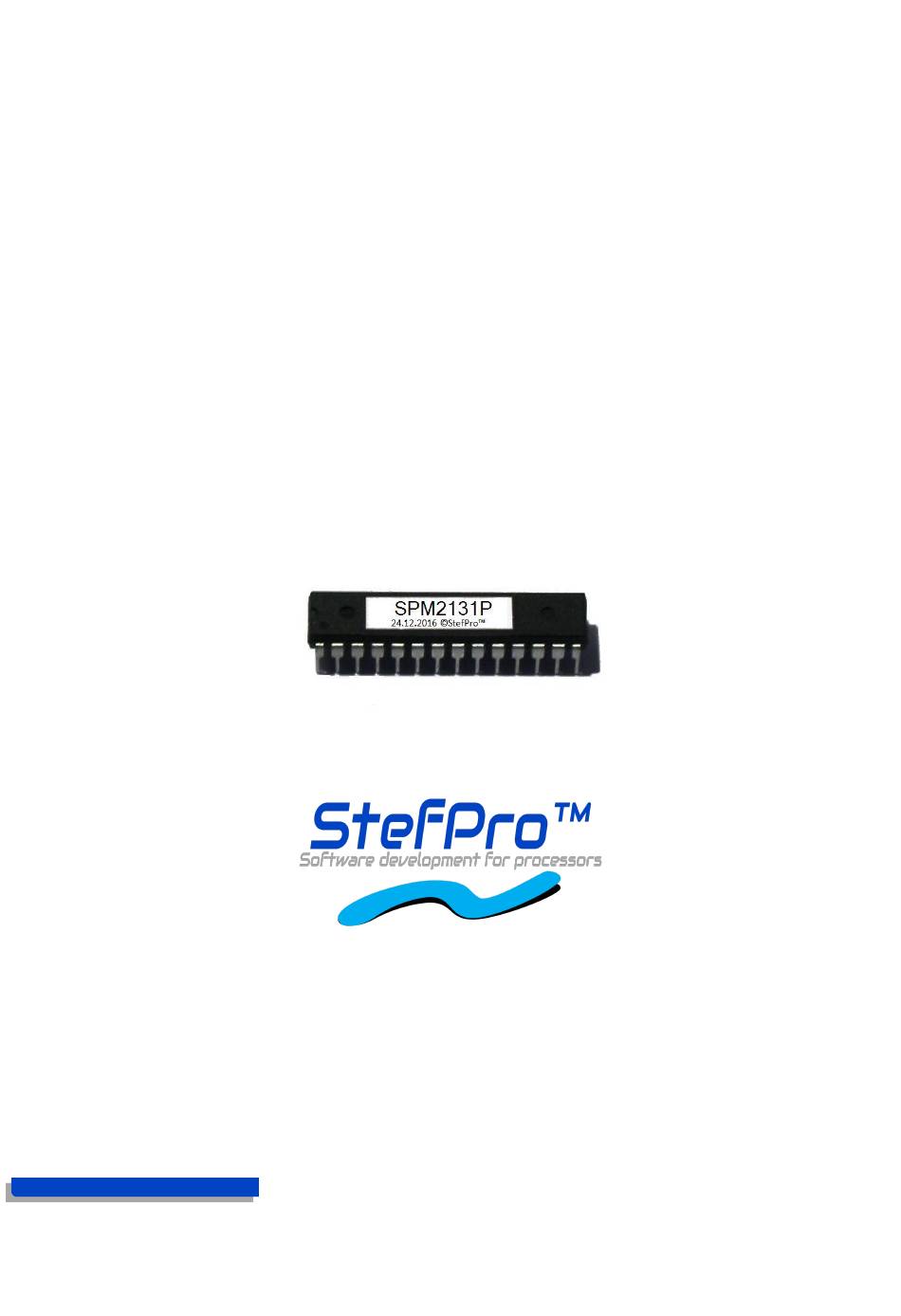

  • Seite 1 SPM2131P Sechsstellige DCF Uhr für kleine sehr schwache Anzeigen, mit Temperaturanzeige Datenblatt Version: Firmware 1.74-135 StefPro UG (haftungsbeschränkt) & Co. KG Theilenmoorstr. 11 26345 Bockhorn, Germany Phone: +49-4452-709175 Web: https://www.stefpro.biz/ E-mail: info@stefpro.biz Datenblattversion 1.0.4 - Gültig ab dem 20.03.2017.
  • Seite 2: Inhaltsverzeichnis

    StefPro - www.stefpro.biz - info@stefpro.biz - SPM2131P 30.05.2019 Table of Contents Table of Contents Sicherheit Anwendung und Funktionsbeschreibung Produkt übersicht Funktionsbeschreibung Wecker Funktion Technische Daten Aufbau Beschreibung Pin Belegung Reset AVCC AREF Q1, Q2 N.C. DCF ps DCF in DIS1 bis DIS6...
  • Seite 3 StefPro - www.stefpro.biz - info@stefpro.biz - SPM2131P 30.05.2019 Empfangshelligkeit Empfangshelligkeit Empfangsstatusanzeige DCF Eingangs-PullUp DCF Eingang invertieren Powersave Pin invertieren DCF Empfindlichkeit DCF verlassen Uhr Einstellungen Stunde einstellen Minute einstellen Jahr einstellen Monat einstellen Tag einstellen Zeit setzen Exit Uhr Menü...
  • Seite 4: Sicherheit

    Leiten Sie immer durch ein Erdungsband/ESD Armband elektrische Landungen ab! Bei Handling ohne ESD Armband und Gehäuse kann das IC beschädigt werden! Modifikationen der Beispielschaltung Modifikationen sind möglich, StefPro übernimmt in diesem Fall keine Haftung. Technischen Zustand kontrollieren Die erfolgreich aufgebaute Schaltung kann beschädigt werden. Kontrollieren Sie daher bei Bedarf alle Gehäuseteil und Leitungen auf Beschädigungen.
  • Seite 5: Anwendung Und Funktionsbeschreibung

    StefPro - www.stefpro.biz - info@stefpro.biz - SPM2131P 30.05.2019 Anwendung und Funktionsbeschreibung Anwendung und Funktionsbeschreibung Produkt übersicht Hier finden Sie eine Übersicht der Produktfamilie vom SPM21xx und SPM22xx IC für 7 Segment LED Anzeigen. SPM2 x x x einfache Weckerfunktion, die ganze Woche ist die gleiche Weckzeit...
  • Seite 6: Anwendung Und Funktionsbeschreibung - Produkt Übersicht

    StefPro - www.stefpro.biz - info@stefpro.biz - SPM2131P 30.05.2019 Anzeige Strom: direkt mit dem Controller beträgt dieser maximale LED Strom 40mA Taktfrequenz: 8MHz Weitere Eigenschaften entnehmen Sie dem Datenblatt zum Atmel® ATMega8, ATMega88, ATMega168, ATMega168P, ATMega328P Anwendung und Funktionsbeschreibung - Produkt übersicht...
  • Seite 7: Aufbau Beschreibung

    StefPro - www.stefpro.biz - info@stefpro.biz - SPM2131P 30.05.2019 Aufbau Beschreibung Aufbau Beschreibung Pin Belegung Reset Reset Eingang, zum zurücksetzen des Mikrocontroller, wird in der Regel nicht benötigt.Bei leicht erhöhrter EMV Anforderung sollte ein 100nF Kondensator gegen Masse gelötet werden! Betriebsspannung (3 V - 5 V) AVCC Analoge Betriebsspannung (VCC ±...
  • Seite 8: N.c

    StefPro - www.stefpro.biz - info@stefpro.biz - SPM2131P 30.05.2019 N.C. Do not connect, mit keinem anderen Signal verbinden! DCF ps DCF Module Enable Pin, dieser Pin aktiviert das DCF Module wenn es benötigt wird. Ob der Pin LOW oder HIGH aktiv ist kann im Menü eingestellt werden.
  • Seite 9: Grundschaltung

    StefPro - www.stefpro.biz - info@stefpro.biz - SPM2131P 30.05.2019 Grundschaltung Grundschaltung Abbildung 2: Grundschaltung vom SPM2131P Grundschaltung - Pin Belegung Page 9 of 30...
  • Seite 10: Eigenschaften Der Bauteile

    CE-Strecke verkraften muss, angesteuert.Über R1 kann die Helligkeit der Leuchtdioden der jeweiligen Displays in grenzen eingestellt werden.Dabei ist zu beachten das bei direkter Ansteuerung mit dem SPM2131P der maximale Strom in SEG_A bis SEG_DP 20 mA ist. R2 bis R9 sind die LED Vorwiderstände,diese werden für z.B.
  • Seite 11: Vorwiderstand Berechnung Für Eine Led

    StefPro - www.stefpro.biz - info@stefpro.biz - SPM2131P 30.05.2019 TDSR5160 Vishay Red- Rot ~30mA Testis still pending - Test steht noch aus Semiconductors TDSG5150 Vishay Green- Grün 28mA ✓ Semiconductors 0.56 in - 14,2 mm SA 56-11 EWA KINGBRIGHT Red- Rot 32mA ✓...
  • Seite 12: Vorwiderstand Berechnung Für Zwei Leds

    StefPro - www.stefpro.biz - info@stefpro.biz - SPM2131P 30.05.2019 UDS ≈ 0 ILED < 35 mA Vorwiderstand Berechnung für zwei LEDs UDS ≈ 0 ILED < 35 mA Tastatur Die Tastatur besteht aus den drei bis vier Tasten. Es werden ausdrücklich digital fähige Taster empfohlen. Die Dioden D1 bis D4 sind zum Abblocken von Darstellungsfehlern beim Drücken von 2 bis mehr Tasten gleichzeitig.T1 und R2 verhindern das durch drücken eines Tasters ein Segment...
  • Seite 13: Dcf-Modul Eigenschaften

    StefPro - www.stefpro.biz - info@stefpro.biz - SPM2131P 30.05.2019 DCF-Modul Eigenschaften Das Modul muss mit eine Betriebsspannung von 5,5V arbeiten können ( einige Module haben einen Betriebsspannungsbereich von 1,2 bis 15 Volt, diese sind auch verwendbar ) Der Ausgang muss einen CMOS-Eingang mit 10kO Eingangswiderstand treiben können Für DCF Module mit open collector ( offener Kollektor ) oder open drain Ausgang, wird per default automatisch detektiert ob ein Pull-Up...
  • Seite 14: Summer Gegen Mp3 Player Austauschen

    Der Summer B1 muss selbst erregend sein und eine Spannung von mindestens VCC ab können. Hält der Summer keine VCC aus so ist ein Vorwiderstand einzubauen.Der Summer darf des weiteren maximal 40mA direkt vom IC SPM2131P beziehen. Der plus Pol des Summers ist an VCC zu legen und der minus an den Summer Pin des IC's.D1 ist die Leerlaufdiode beim Betrieb mit Spulen.
  • Seite 15: Eigenschaften Vom Lichtsensor Mit Fototransistor

    StefPro - www.stefpro.biz - info@stefpro.biz - SPM2131P 30.05.2019 Farben der dünnen Leitungen: rot: plus Versorgungsspannung (<=+12 Volt) schwarz: minus Versorgungsspannung weiß: Buzzer Signal vom IC SPM2131P orange: plus MP3 Player Modul (+5 Volt) grün: minus MP3 Player Modul Farben der signale:...
  • Seite 16: Aufstellen Der Dcf Uhr

    StefPro - www.stefpro.biz - info@stefpro.biz - SPM2131P 30.05.2019 Aufstellen der DCF Uhr Aufstellen der DCF Uhr Abbildung 7: Ausrichten der DCF Antenne Die externe Antenne empfängt das DCF77-Signal und sollte nach Frankfurt ausgerichtet sein, wie in der Abbildung 7 zu sehen.
  • Seite 17 StefPro - www.stefpro.biz - info@stefpro.biz - SPM2131P 30.05.2019 „no Sig“ Kein Signal. „SEArCH“ Suche die 59.te Sekunde. „rEAdxx“ Lese die Zeit ein. Aufstellen der DCF Uhr - Synchronisieren mit aktivem Display Page 17 of 30...
  • Seite 18: Tastenbeschreibung Menü

    StefPro - www.stefpro.biz - info@stefpro.biz - SPM2131P 30.05.2019 Tastenbeschreibung Tastenbeschreibung Menü Menü Ebene 1 Ebene 2 ⇓ ⇓ Normal Anzeigemodus der ⇓ ⇓ Temperatur ⇓ ⇓ anzeigen ➟ ➟ ➟ ➟ Wecker aktivieren Wecker Uhrzeit, Stunde Wecker Uhrzeit, Minute Wecker Snooze Zeit Wartezeit für Summer/Ton...
  • Seite 19: Anzeigemodus Der Uhr

    StefPro - www.stefpro.biz - info@stefpro.biz - SPM2131P 30.05.2019 Anzeigemodus der Uhr Stellt den Modus für die Zeit und Datumsanzeige ein. ti: Zeigt nur die Uhrzeit. dA: Zeigt nur das Datum. td: Zeigt Uhrzeit und Datum abwechselnd an. Temperatur anzeigen Aktiviert die Temperaturanzeige.
  • Seite 20: Wecker Uhrzeit, Stunde

    StefPro - www.stefpro.biz - info@stefpro.biz - SPM2131P 30.05.2019 Wecker Uhrzeit, Stunde Stellt die Stunde in der geweckt werden soll ein.Die Zahl kann zwischen 0 und 23 sein. Wecker Uhrzeit, Minute Stellt die Minuten für das Wecken ein.Die Zahl kann zwischen 0 und 59 sein.
  • Seite 21: Helligkeit Menü

    StefPro - www.stefpro.biz - info@stefpro.biz - SPM2131P 30.05.2019 Helligkeit Menü Stellt die Helligkeit vom Menü ein.Die Zahl kann zwischen 10 und 25 sein Brightness Helligkeit maximal In diesem Menüpunkt kann die maximale Helligkeit des Displays eingestellt werden. Diese wird auch verwendet wenn AutoBrightness deaktiviert ist.
  • Seite 22: Offset Für Die Automatische Helligkeitsanpassung

    StefPro - www.stefpro.biz - info@stefpro.biz - SPM2131P 30.05.2019 Offset für die automatische Helligkeitsanpassung Dies stellt den Berechnungsoffset für AutoBrightness ein. Die Zahl kann zwischen -99 und 99 sein Brightness offset Helligkeitsmenü verlassen Mit + verlässt man das Untermenü Helligkeit. Mit + gelangt man in den Untermenüpunkt DCF.
  • Seite 23: Dcf Eingangs-Pullup

    StefPro - www.stefpro.biz - info@stefpro.biz - SPM2131P 30.05.2019 DCF Eingangs-PullUp DCF77 Eingangspin mit PullUp AU: Pull Up wird automatisch eingestellt ( default ). AU wird mit der + Taste aktiviert. ON: Pull Up Widerstand Eingeschaltet. OFF: Pull Up Widerstand ist ausgeschaltet.
  • Seite 24: Dcf Empfindlichkeit

    StefPro - www.stefpro.biz - info@stefpro.biz - SPM2131P 30.05.2019 DCF Empfindlichkeit Stellt die DCF Sensitivität ein. 1 hat eine sehr geringe Toleranz und 6 hat die höchste Toleranz für den Empfang. Die Sensitivität sollte so klein wie möglich eingestellt werden, um fehlerhaftes Empfangen zu vermeiden.Die Zahl kann zwischen 1 und 6 sein...
  • Seite 25: Tag Einstellen

    StefPro - www.stefpro.biz - info@stefpro.biz - SPM2131P 30.05.2019 Tag einstellen Stellt den Tag ein, limit ist je nach Monat Die Zahl kann zwischen 1 und 28, 29, 30, 31 sein. MISSING: MENU_CODE_L2_DATECLOCK_GET_WDATE Zeit setzen Setzt die Zeit, solange DCF noch sucht, ansonsten wird die Zeit direkt gestellt.
  • Seite 26: Anhang

    Defekte Firmware Defekte Firmware erkennen Sie folgender massen: Je sekunde kommt ein kurzer PIEP.]] Mit dem Firmware Upload Tool ein Update einspielen 1. Laden Sie sich von www.stefpro.biz das aktuelle Upload tool herrunter: SP Firmware UP 2. Starten Sie das Tool 3.
  • Seite 27: Segment Zeichen

    StefPro - www.stefpro.biz - info@stefpro.biz - SPM2131P 30.05.2019 7 Segment Zeichen Die Symbolik der einzelnen Zeichen: Change log Change log Sicherheit 20.03.2017 - 1.0.3 - ADD Add ESD note Change log - 7 Segment Zeichen Page 27 of 30...
  • Seite 28: Produkt Übersicht

    StefPro - www.stefpro.biz - info@stefpro.biz - SPM2131P 30.05.2019 Produkt übersicht 05.07.2017 - 1.0.5 - ADD Add Product overview DCF-Modul Eigenschaften 21.11.2016 - 1.0.1 - ADD Add list of tested modules 20.03.2017 - 1.0.3 - ADD Update list of tested modules, add standard pin assingment Summer gegen MP3 Player austauschen 09.12.2016 - 1.0.2 - ADD...
  • Seite 29: Haftung, Urheberrechtlicher Hinweis Und Gewährleistung

    Gewährleistung Definitionen „programmierte IC“: IC welches von StefPro entwickelt wurde und nur mit einer Schaltung zur Funktion gebracht werden kann. „Hersteller des gesamten Gerätes“: Der Hersteller des gesamten Gerätes ist die natürliche oder juristische Person die ein Gerät montiert, welches ohne besonderem Fachwissen zur Funktion gebracht werden kann. Z.B. einfacher Anschluss an das Netz über einen Euro, Schutzkontaktstecker oder durch Anschluss eines Netzteils.
  • Seite 30: Inhaltsverzeichnis

    Dieses Module bzw. Geräte entsprechen der EU-Richtlinie über Elektronik- und Elektro-Altgeräte (Altgeräteverordnung)und darf daher nicht im Hausmüll entsorgt werden. Entsorgen Sie das Gerät über Ihre kommunale Sammelstelle für Elektronik-Altgeräte! WEEE-Reg.-Nr.: DE 58929072 ( StefPro UG (haftungsbeschränkt) & Co. KG ) DE 78089358 ( StefPro Einzellunternehmen bis zum 01.01.2015 ) Impressum Impressum StefPro™...
