Montage

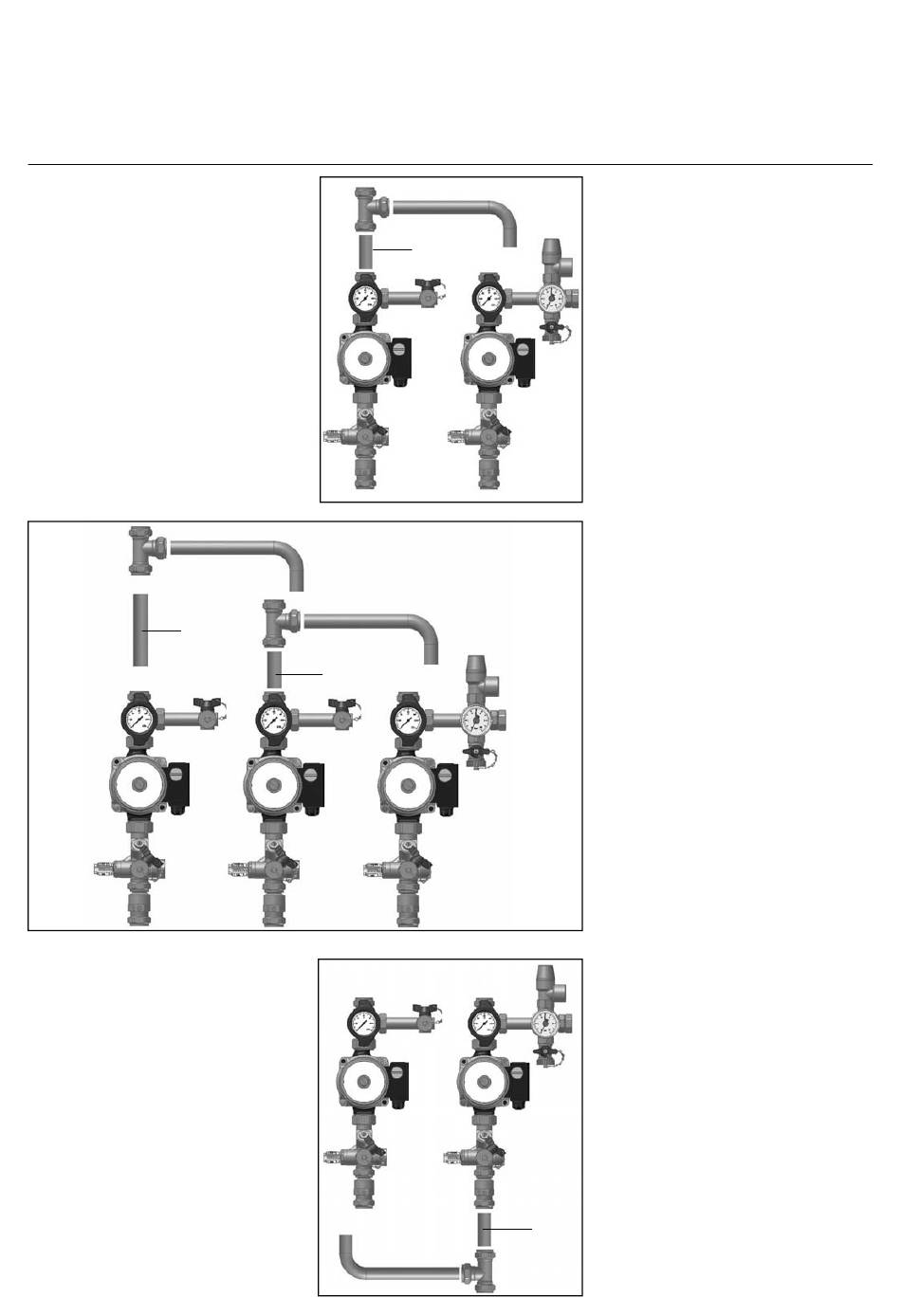

Hydraulischer Anschluss Kaskadenmodul
Der Anschluss zwischen Kaskaden-
modul und Rücklaufmodul wird mittels
Schneidringverschraubung und den
beiliegenden Verbindungsrohren
hergestellt.
Die Rohrstücke sind Präzisionsrohre
und sind entsprechend dem Monta-
geabstand von 210 mm zwischen
Kaskadenmodul und Basismodul
abgelängt. Der Monatageabstand
von 210 mm ist somit zwingend ein-
zuhalten.
2
1
1
Kaskade mit mehreren
Wärmetauschern
Im Lieferumfang sind 2 Rohrabschnitte
(kurz / lang), ein 90° Bogen und eine
DN 22 T-Stück Schneidringverschrau-
bung zur Herstellung der Verbindung
enthalten.
Zur Herstellung der Verbindung
zwischen Kaskadenmodul
und Basismodul wird das kurze
Rohrstück (1) benötigt.
Zur Herstellung der Verbindung
zwischen erstem und zweitem
Kaskadenmodul wird das lange
Rohrstück (2) benötigt.
•
Stecken Sie die Rohrstücke und die
Schneidringverschraubungen zusam-
men.
•
Ziehen Sie zuerst den Rohrbogen am
nach unten gerichteten Ende an. Ach-
ten Sie darauf, dass sich der Rohrbo-
gen nicht verdreht. Er muss sich nach
dem Anziehen in einer Linie zur übri-
gen Verrohrung befinden.
•
Schließen Sie alle anderen Schneid-
ringverschraubungen in Reihenfolge
von unten nach oben druckdicht an.
•
Verbinden Sie die Pumpengruppe mit
dem Rohrleitungssystem der Solaran-
lage.
Kaskade mit mehreren Kollektoren
Zur Herstellung der Verbindung
zwischen Kaskadenmodul und Basis-
modul wird das kurze Rohrstück (1)
benötigt.
•
Stecken Sie die Rohrstücke und die
Schneidringverschraubungen zusam-
men.
•
Ziehen Sie zuerst den Rohrbogen am
nach oben gerichteten Ende druck-
dicht an. Achten Sie darauf, dass sich
der Rohrbogen nicht verdreht. Er
muss sich nach dem Anziehen in
einer Linie zur übrigen Verrohrung
befinden.
•
Schließen Sie alle anderen Schneid-
ringverschraubungen in Reihenfolge
von oben nach unten druckdicht an.
1
•
Verbinden Sie die Pumpengruppe mit
dem Rohrleitungssystem der Solaran-
lage.
9
