Inbetriebnahme
Ausdehnungsgefäß
Elektrotechnischer Anschluss
Inbetriebnahme, Füllen der Solaranlage
Anlagen-
Anlagen-
höhe
fülldruck
in m
in bar
3 bis 10
1,5
11
1,6
12
1,7
13
1,8
14
1,9
15
2,0
Ausdehnungsgefäß in l
2
Füllen der Solaranlage
Ein Füllen der Anlage darf nur bei
abgedeckten (kalten) Kollektoren
durchgeführt werden.
Achten Sie schon während des Füll-
vorgangs auf etwaige Undichtigkeiten
in der Solarverrohrung, und beseitigen
Sie diese unverzüglich.
Beachten Sie die Hinweise in der
Betriebsanleitung des eingesetzten
Kollektortyps.
Vordruck Ausdehnungsgefäß
1,3
1,3
1,3
1,4
1,4
1,5
1,5
1,6
1,6
1,7
1,7
1,8
18
25
1
2
1
•
Entlüftungsventil(e) am höchsten
Punkt der Anlage öffnen.
•
Schwerkraftbremse (3) öffnen.
•
Vorlauf der Spül- und Füllpumpe am
oberen Füll- und Spülhahn (1) an-
schließen.
•
Anlage solange (langsam) füllen, bis
am geöffneten Entlüftungsventil Flüs-
sigkeit austritt.
•
Füllhahn schließen.
•
Entlüftungsventil(e) schließen.
1,4
1,4
1,5
1,5
1,6
1,6
1,6
1,7
1,7
1,8
1,8
1,9
35
50 bis 100
1
3
Dimensionierung
Ausdehnungsgefäß
Die einwandfreie Funktion der Solar-
anlage ist in hohem Maße von der
richtigen Dimensionierung des
Ausdehnungsgefäßes abhängig.
Überprüfen sie die richtige Dimen-
sionierung des Ausdehnungsgefäßes.
Beachten Sie hierzu die Betriebsanlei-
tung des jeweiligen ELCO Kollektors.
Voreinstellungen am
Ausdehnungsgefäß
Überprüfen Sie den Vordruck am
Ausdehnungsgefäß bei unbefüllter
Anlage. Stellen Sie den Vordruck
gegebenen falls nach nebenstehender
Tabelle ein.
Elektrotechnischer Anschluss
Alle elektrotechnischen Anschlüsse
dürfen ausschließlich von autorisierten
Elektrofachkräften ausgeführt werden.
Inbetriebnahme

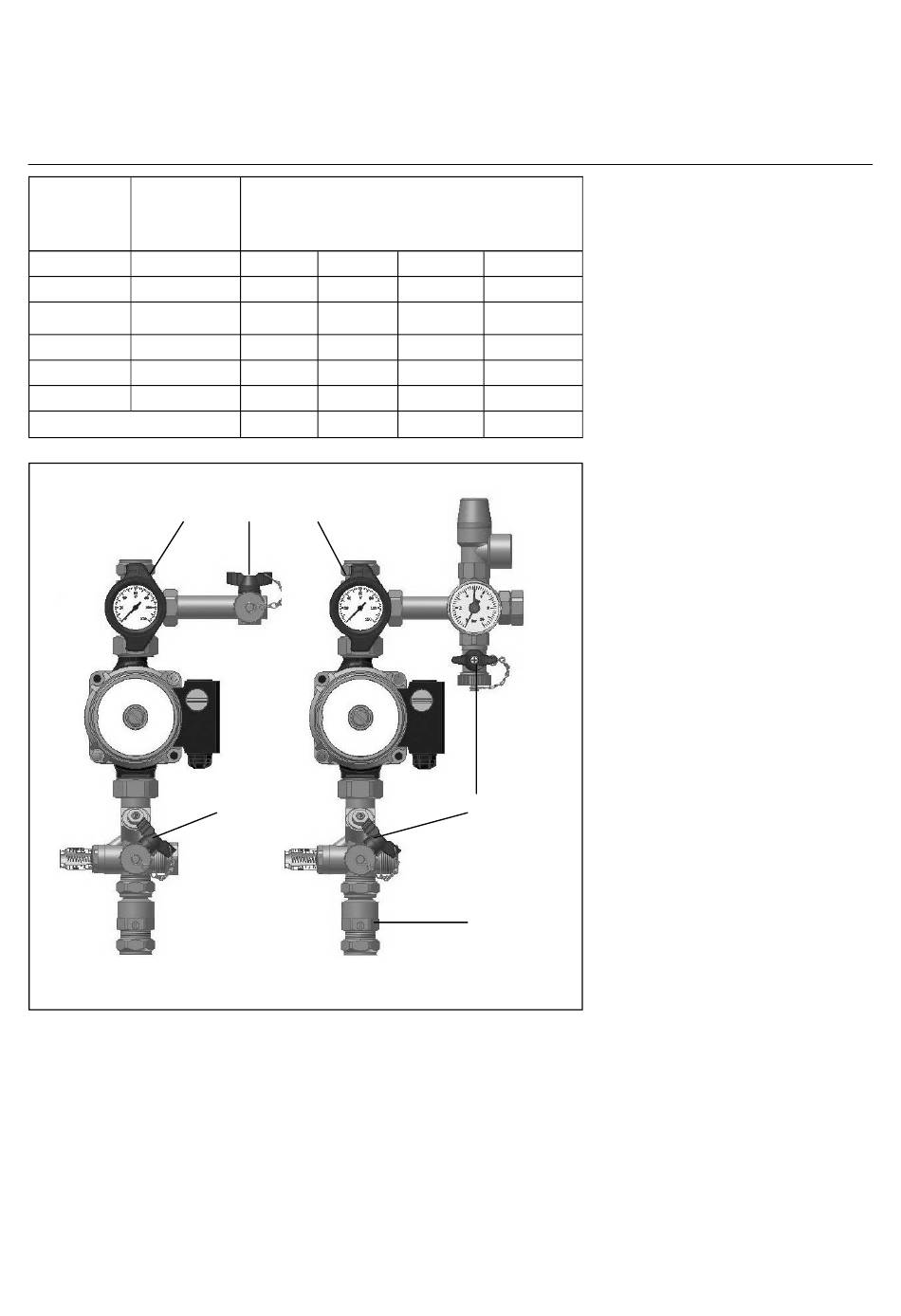

Zum Füllen und Spülen der Solar-
anlage sind im Basis- und Kaskaden-
modul Füll-, beziehungsweise
Spülhähne (1) integriert. Während des
Spülvorgangs muss der Kugelhahn (2)
geschlossen werden (waagerechte
Stellung des Griffs)
Ist die Solaranlage so ausgeführt,
dass eine vollständige Entleerung
der Kollektoren unmöglich, oder das
Frostschutz-Medium vorgemischt
ist, dann ist das Füllen und
Spülen der Solaranlage mit dem
Frostschutz-Medium durchzuführen.
11
