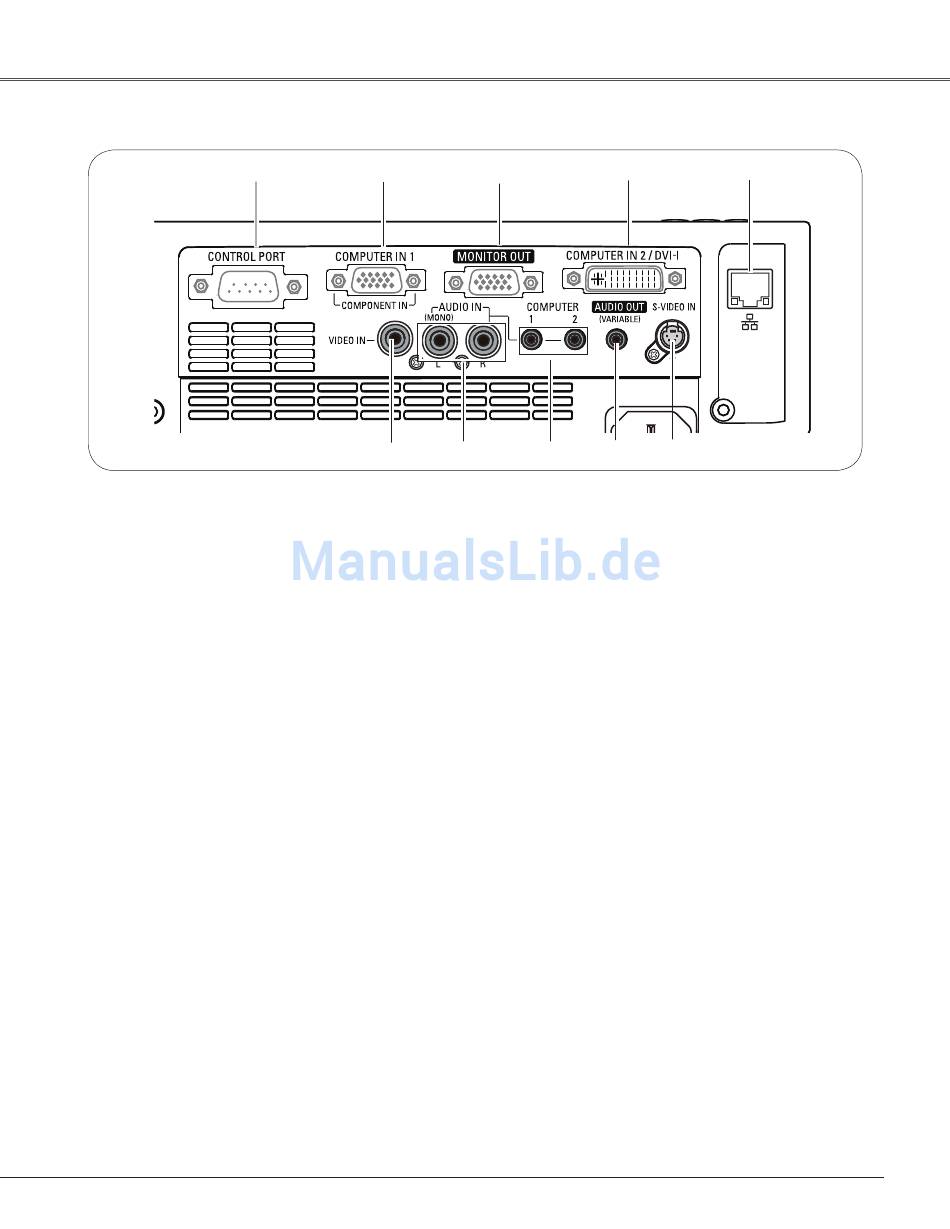

Rückseitige Anschlussbuchsen
①
① CONTROL PORT
Bei der Steuerung des Projektors mit RS-232C, verbinden
Sie das great an diesen Anschluß mit dem seriellen
Steuerkabel.
② COMPUTER IN 1 / COMPONENT IN
Schließen Sie an diese Buchse ein
Computerausgangssignal, den Videoausgang eines
21-poligen RGB Scart-Steckers oder einen Component-
Videoausgang an.(Seite 16, 18)
③ MONITOR OUT
Dieser Anschluss kann verwendet werden, um das
analoge RGB-Signal und Component-Signal vom
Anschluss COMPUTER IN 2 / DVI-I oder vom Anschluss
COMPUTER IN 1/COMPONENT IN an den anderen
Monitor auszugeben (Seite 16, 18).
④ COMPUTER IN  / DVI-I
Schließen Sie hier die Ausgabe des Computers (Digital/
Analog DVI-I-Typ) an (Seite 16, 18)
⑤ LAN-Anschlussbuchse
Schließen Sie hier das LAN-Kabel an (Siehe dazu
die Bedienungsanleitung "Netzwerkeinstellung und
-bedienung").
⑥ S-VIDEO IN
Schließen Sie an dieser Buchse das S-VIDEO-
Ausgabesignal von Videogeräten an (Seite 17).
Bezeichnungen und Funktionen der Projektorteile
② ③
⑨ ⑧
⑩
⑦ AUDIO OUT (VARIABLE)
Schließen Sie an diese Buchse einen externen
Audioverstärker an (Seite 16 - 18).
Dieser Anschluss gibt das Tonsignal vom Anschluss
AUDIO IN aus ( ⑧ oder ⑨).
⑧ COMPUTER 1 / COMPUTER  AUDIO IN
Schließen Sie an diese Buchse den Audioausgang
(Stereo) von einem Computer oder von Videogeräten
an, die an Buchse ② oder ④ angeschlossen sind.
(Seite 16, 18)
⑨ AUDIO IN
Schließen Sie an diese Buchse den Audioausgang
der an den Buchsen ⑥ oder ⑩ angeschlossenen
Videogeräte an. Schließen Sie dieses für ein Mono-
Audiosignal (einzelnes Audiokabel) an die Buchse L
(MONO) an (Seite 17).
⑩ VIDEO IN
Schließen Sie an dieser Buchse den Composite-
Videoausgang von Videogeräten an (Seite 17).
⑤
④
⑦ ⑥
