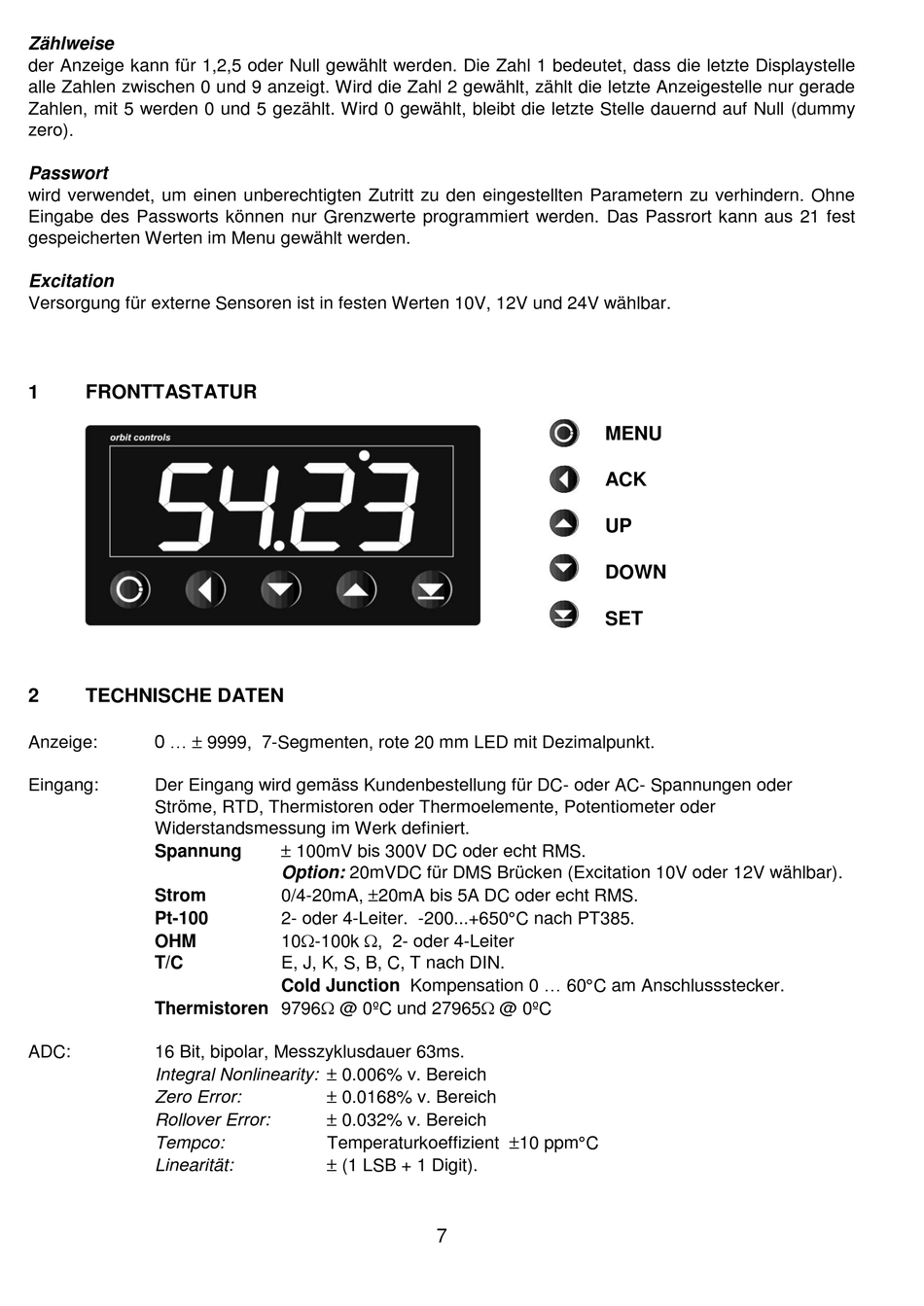

orbit controls OC 351-4 Betriebsanleitung Seite 7

Zählweise
der Anzeige kann für 1,2,5 oder Null gewählt werden. Die Zahl 1 bedeutet, dass die letzte Displaystelle
alle Zahlen zwischen 0 und 9 anzeigt. Wird die Zahl 2 gewählt, zählt die letzte Anzeigestelle nur gerade
Zahlen, mit 5 werden 0 und 5 gezählt. Wird 0 gewählt, bleibt die letzte Stelle dauernd auf Null (dummy
zero).
Passwort
wird verwendet, um einen unberechtigten Zutritt zu den eingestellten Parametern zu verhindern. Ohne
Eingabe des Passworts können nur Grenzwerte programmiert werden. Das Passrort kann aus 21 fest
gespeicherten Werten im Menu gewählt werden.
Excitation
Versorgung für externe Sensoren ist in festen Werten 10V, 12V und 24V wählbar.
1 FRONTTASTATUR
2 TECHNISCHE DATEN
0 ...  9999, 7-Segmenten, rote 20 mm LED mit Dezimalpunkt.
Anzeige:
Eingang: Der Eingang wird gemäss Kundenbestellung für DC- oder AC- Spannungen oder
Ströme, RTD, Thermistoren oder Thermoelemente, Potentiometer oder
Widerstandsmessung im Werk definiert.
Spannung
Strom
Pt-100
OHM
T/C
Thermistoren 9796 @ 0ºC und 27965@ 0ºC
ADC: 16 Bit, bipolar, Messzyklusdauer 63ms.
Integral Nonlinearity:  0.006% v. Bereich
Zero Error:
Rollover Error:
Tempco:
Linearität:
 100mV bis 300V DC oder echt RMS.
Option: 20mVDC für DMS Brücken (Excitation 10V oder 12V wählbar).
0/4-20mA, 20mA bis 5A DC oder echt RMS.
2- oder 4-Leiter. -200...+650C nach PT385.
10-100k, 2- oder 4-Leiter
E, J, K, S, B, C, T nach DIN.
Cold Junction Kompensation 0 ... 60C am Anschlussstecker.
 0.0168% v. Bereich
 0.032% v. Bereich
Temperaturkoeffizient 10 ppmC
 (1 LSB + 1 Digit).
7
MENU
ACK
UP
DOWN
SET
