PCE PRI:CHARGER
3.2.
PARAMETER „UNTERVERTEILUNGSSTROMBEGRENZUNG"
Setzen des Parameters „Unterverteilungsstrombegrenzung" (EVSE Sub-Distribution
Limit) für den Ladepunktverbund (L1/L2/L3) [A] auf den gewünschten Wert je Phase.
Typischerweise ist das die Absicherung der Unterverteilung der Ladestationen.

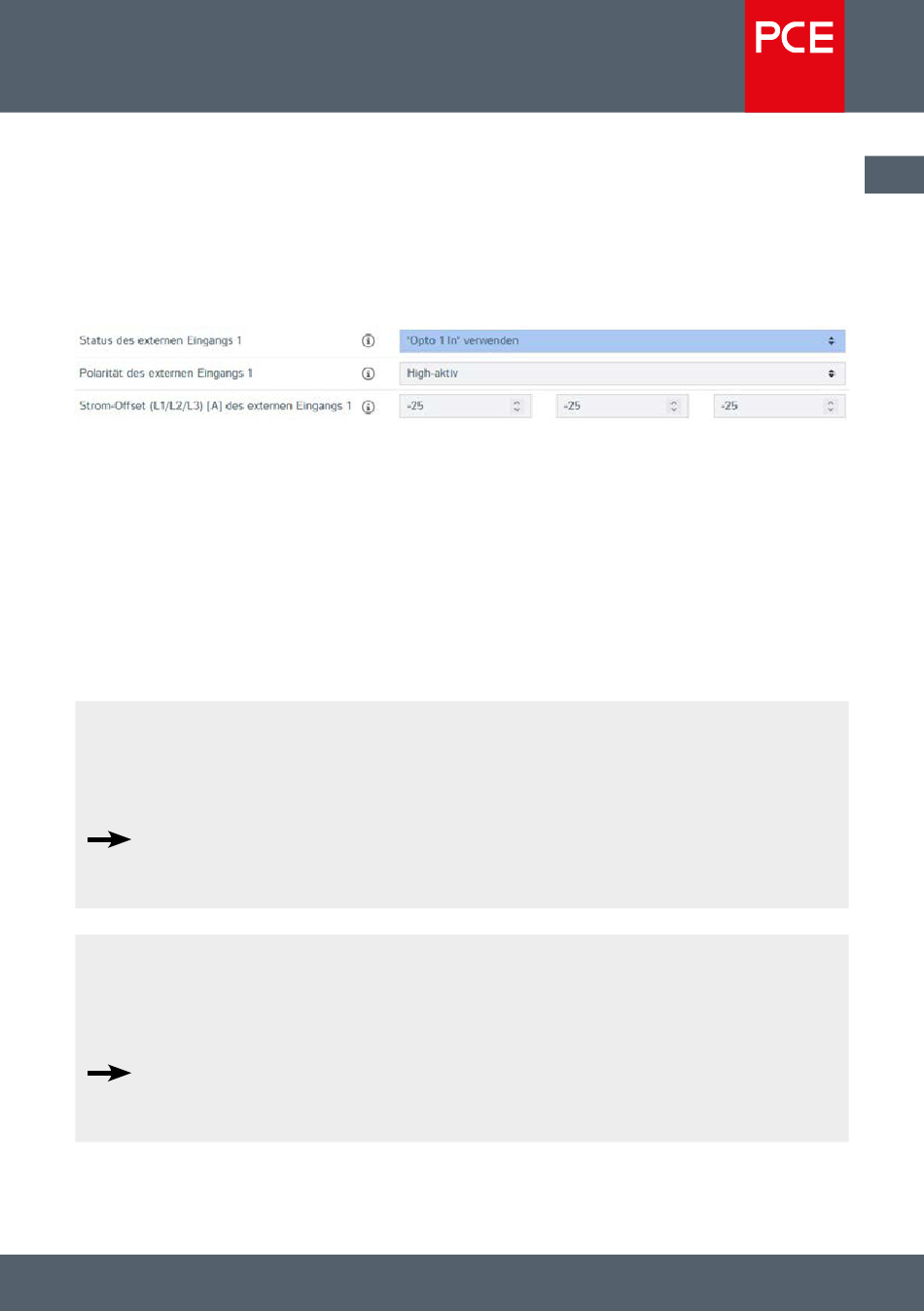

Den Parameter „Status des externen Eingangs 1" auf „Opto 1 In verwenden" stellen.
Mit dem Parameter „Polarität des externen Eingangs 1" kann das Verhalten auf ein
„HIGH" oder „LOW" Signal invertiert werden.
Der Parameter „Strom-Offset (L1/L2/L3) [A] des externen Eingangs 1" legt fest, um
welchen Wert das „EVSE Sub-Distribution Limit" geändert wird, solange der Eingang
beschaltet ist. Der Wert muss immer negativ sein.
3.3.
BEISPIELE
Beispiel 1
EVSE-Sub-Distribution Limit = 25A je Phase
Polarität des externen Eingangs 1 = High-aktiv
Strom-Offset des externen Eingangs 1 = - 25A je Phase
Wenn am Opto1 12V anliegen wird die Ladung pausiert (EVSE-Sub-Distribution
Limit = 0A je Phase). Bei 0 V, finden die Ladungen ohne Reduzierung statt (EVSE-
Sub-Distribution Limit = 25A je Phase).
Beispiel 2
EVSE-Sub-Distribution Limit = 25A je Phase
Polarität des externen Eingangs 1 = High-aktiv
Strom-Offset des externen Eingangs 1 = - 10A je Phase
Wenn am Opto1 12V anliegen wird die Ladung auf 15A je Phase reduziert
(EVSE-Sub-Distribution Limit = 15A je Phase). Bei 0 V, finden die Ladungen ohne
Reduzierung statt (EVSE-Sub-Distribution Limit = 25A je Phase).
PCE PRI:CHARGER ext. Schaltkontakt
Technische Anleitung
DE
7
