1 Parámetros técnicos:
1．1 Tensión de entrada: 207～253V AC (50Hz)
1．2 Tensión de salida：0-30V CC，Corriente de salida: 0-5A CC
Tensión de salida del puerto USB DC 5V/2A(MAX)
1．3 Regulación de línea:
1．4 Regulación de carga:
1．5 Ondulación y ruido: CV≤5mVr.m.s CC≤20mAr.m.s
1．6 Protección: Cortocircuito, Sobretemperatura y Sobre
protección de la carga
1．7 Precisión de la indicación de tensión: LED±0,5％＋5 dígitos
1．8 Precisión de la indicación de corriente: LED±0,5％＋5 dígitos
1．9 Medio ambiente: 0~＋40

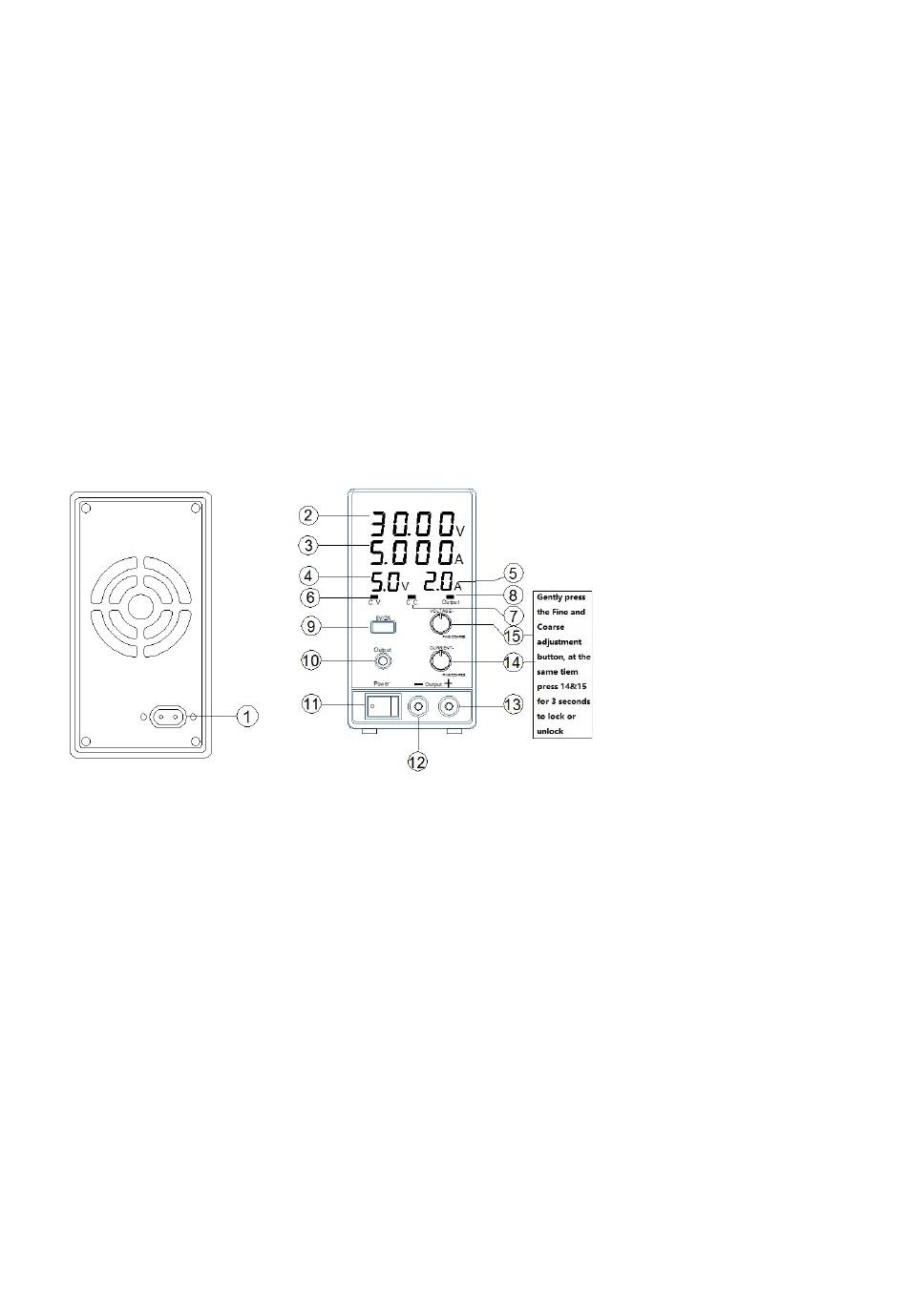

2.1 Controles e indicadores:

1. Toma de entrada de CA
2. Visualización del valor de tensión de salida
3. Visualización del valor de corriente de salida
4. Visualización del valor de tensión de salida USB
5. Visualización del valor de la corriente de salida USB
6. CV--indicador de estado de tensión constante
7. CC--indicador de estado de corriente constante
8. OUTPUT-Indicador de estado de la salida
9. Interfaz USB
10. Botón interruptor de salida OUTPUT
11. Interruptor de encendido
12. Terminal de salida Negativo（-） Color negro.
13. Terminal de salida Positivo（+）Color rojo
14. Botón de ajuste del valor de consigna actual, botón de ajuste fino y grueso actual
15. Botón de ajuste del valor de consigna de tensión, botón de ajuste fino y grueso de la tensión
CV≤0,1%+3mV CC≤0,2%+5mA
CV≤0,1%+10mV CC≤0,5%+10mA
0 C humedad relativa＜90％
