Comandos E Indicadores - Pcwork Pcw07C Bedienungsanleitung

1 Parâmetros técnicos:
1．1 Tensão de entrada: 207～253V AC (50Hz)
1．2 Tensão de saída: 0-30V DC，Corrente de saída: 0-5A DC
Tensão de saída da porta USB: DC 5V/2A(MAX)
1．3 Regulação de linha:
1．4 Regulação de carga:
1．5 Ondulação e ruído: CV≤5mVr.m.s CC≤20mAr.m.s
1．6 Proteção: Curto-circuito, Sobre temperatura e Sobre
proteção da carga
1．7 Precisão da indicação de tensão: LED±0,5％＋5 dígitos
1．8 Precisão da indicação de corrente: LED±0,5％＋5 dígitos
1．9 Ambiente: 0~＋40

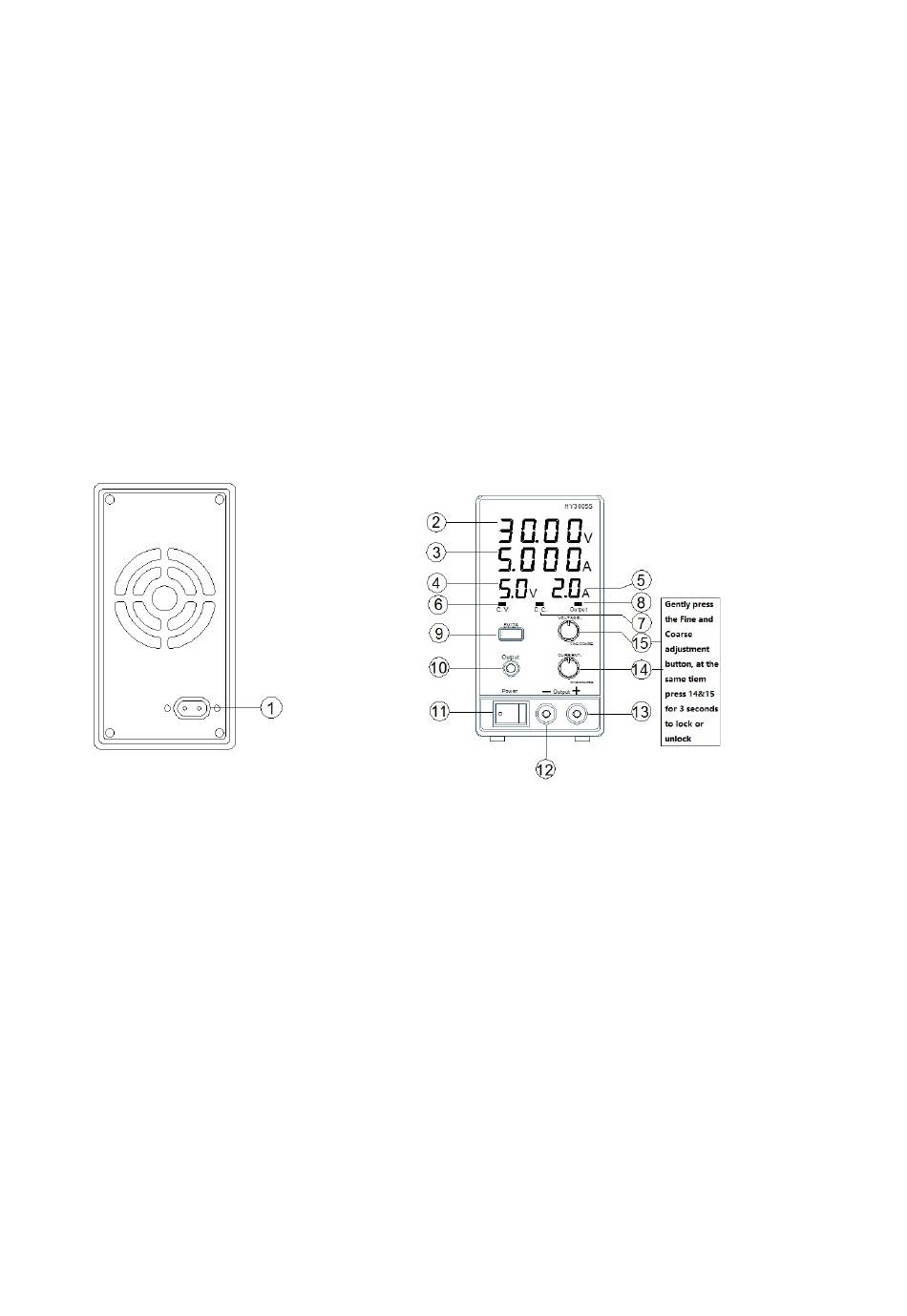

2.1 Comandos e indicadores:

1. Tomada de entrada AC
2. Indicação do valor da tensão de saída
3. Visualização do valor atual de saída
4. Ecrã do valor da tensão de saída USB
5. Visualização do valor da corrente de saída USB
6. CV - indicador do estado da tensão constante
7. CC--indicador do estado atual constante
8. OUTPUT - indicador do estado da saída
9. Interface USB
10. Botão do interrutor de saída OUTPUT
11. Interruptor de alimentação
12. Terminal de saída Negativo（-）Cor preta.
13. Terminal de saída Positivo（+）Cor vermelha
14. Botão de ajuste do valor atual definido, botão de ajuste fino e grosso da corrente
15. Botão de ajuste do valor definido da tensão, botão de interrutor de ajuste fino e grosseiro da
tensão
CV≤0,1%+3mV CC≤0,2%+5mA
CV≤0,1%+10mV CC≤0,5%+10mA
0 C humidade relativa＜90％
15
