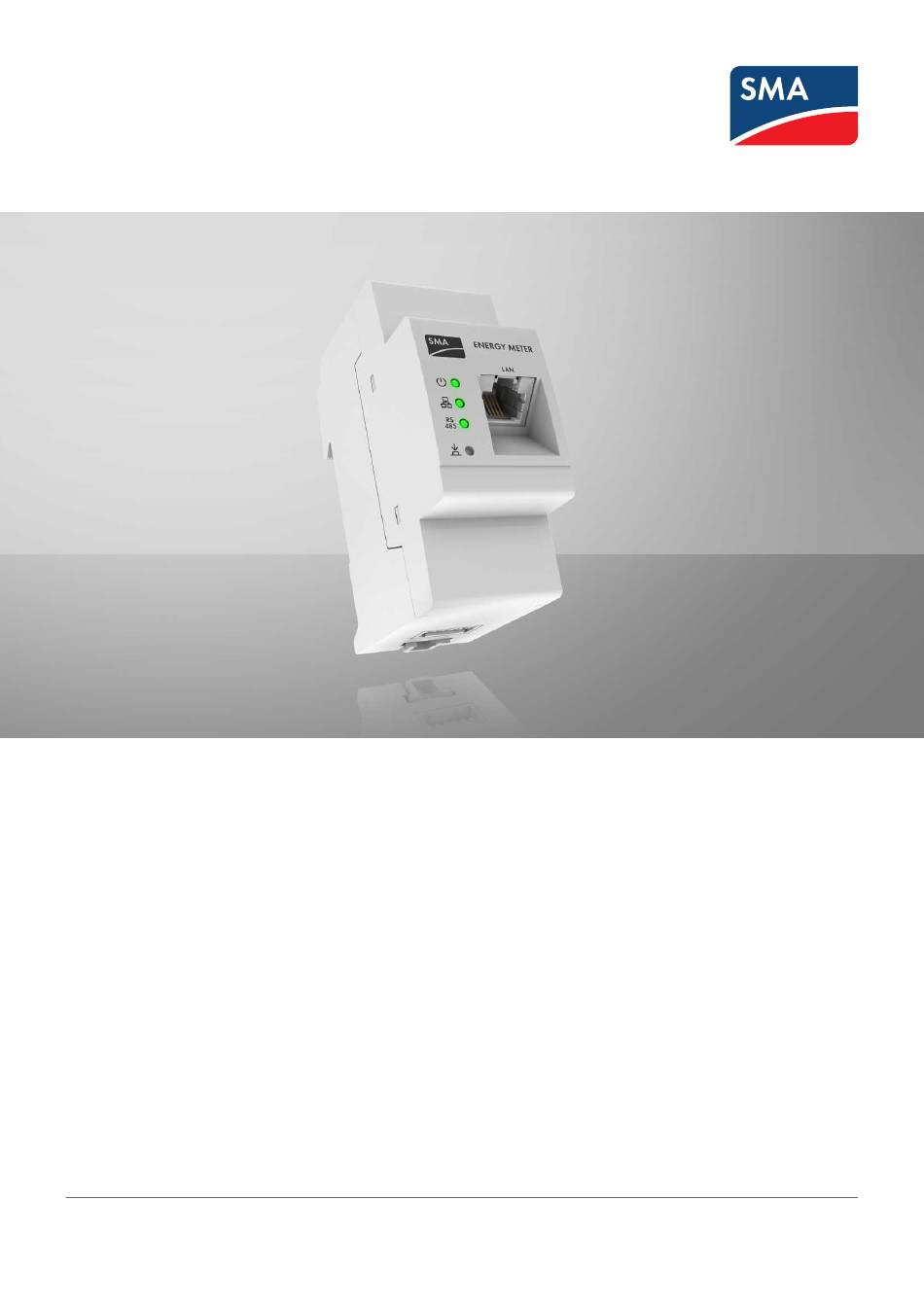

- Seite 1 Austauschanleitung SMA COMMMERCIAL ENERGY METER COM-EMETER-A-20 / COM-EMETER-B-20 DEUTSCH ESSX-20-EMETER-RM-de-10 | Version 1.0...
- Seite 2 SMA Solar Technology AG Rechtliche Bestimmungen Die in diesen Unterlagen enthaltenen Informationen sind Eigentum der SMA Solar Technology AG. Kein Teil dieses Dokuments darf vervielfältigt, in einem Datenabrufsystem gespeichert oder in einer anderen Art und Weise (elektronisch, mechanisch durch Fotokopie oder Aufzeichnung) ohne die vorherige schriftliche Genehmigung von SMA Solar Technology AG übertragen werden.
- Seite 3 SMA Solar Technology AG Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zu diesem Dokument ....................Gültigkeitsbereich ............................Zielgruppe................................ Inhalt und Struktur des Dokuments ......................... Warnhinweisstufen ............................Symbole im Dokument............................. Auszeichnungen im Dokument........................Benennungen im Dokument ..........................Weiterführende Informationen........................Sicherheit ............................Bestimmungsgemäße Verwendung ........................ Wichtige Sicherheitshinweise..........................
- Seite 4 • Kenntnis der einschlägigen Gesetze, Verordnungen, Normen und Richtlinien • Kenntnis und Beachtung dieses Dokuments mit allen Sicherheitshinweisen • Erfolgreiche Teilnahme an einer Zertifizierungsschulung für die SMA Commercial Storage Solution Inhalt und Struktur des Dokuments Dieses Dokument beschreibt den Austausch und das Firmware-Update von Komponenten.
- Seite 5 SMA Commercial Energy Meter Installationsanleitung Montage, Installation, Inbetriebnahme, Bedienung, Fehlersuche und Außerbe- triebnahme des SMA Commercial Energy Meter SMA COMMERCIAL STORAGE SOLUTION 30 / 50 Systemhandbuch Montage, Installation, Inbetriebnahme, Konfiguration, Bedienung, Fehlersuche und Außerbetriebnahme der SMA Commercial Storage Solution Austauschanleitung...
- Seite 6 • ESSX-30-20 (SMA Commercial Storage Solution) • ESSX-50-20 (SMA Commercial Storage Solution) Die Dokumentation ist strikt zu befolgen. Abweichende Handlungen und der Einsatz anderer als der durch SMA Solar Technology AG vorgegebenen Stoffe, Werkzeuge und Hilfsmittel sind ausdrücklich zu unterlassen.
- Seite 7 SMA Solar Technology AG 2 Sicherheit GEFAHR Lebensgefahr durch Stromschlag beim Berühren spannungsführender Teile oder Kabel An spannungsführenden Teilen oder Kabeln des Produkts liegen hohe Spannungen an. Das Berühren spannungsführender Teile oder Kabel führt zum Tod oder zu lebensgefährlichen Verletzungen durch Stromschlag.
- Seite 8 3 Produktbeschreibung SMA Solar Technology AG 3 Produktbeschreibung Abbildung 1: Aufbau des Energy Meter Position Bezeichnung Status-LED Netzwerk-LED Nicht verwendet Taster Netzwerkbuchse Spannungseingang (L1, L2, L3 und N) Anschluss für Stromwandler (L1, L2 und L3) ESSX-20-EMETER-RM-de-10 Austauschanleitung...
- Seite 9 SMA Solar Technology AG 4 Erhalt eines Austauschgeräts 4 Erhalt eines Austauschgeräts Vorgehensweise beim Austausch eines Energy Meter Vorgehensweise Siehe 1. Energy Meter ausbauen Kapitel 4.2, Seite 9 2. Energy Meter einbauen Kapitel 4.3, Seite 9 3. Neues Energy Meter in die Geräteverwaltung aufnehmen Kapitel 4.4, Seite 10...
- Seite 10 ☐ Das neue Energy Meter muss montiert, angeschlossen und in Betrieb genommen sein. ☐ Die Seriennummer des neuen Energy Meter muss bekannt sein. Vorgehen: 1. Eine Verbindung zur Benutzeroberfläche des Wechselrichters aufbauen (siehe Systemhandbuch der SMA Commercial Storage Solution). 2. An der Benutzeroberfläche des Wechselrichters als Installateur oder Administrator anmelden.
- Seite 11 SMA Solar Technology AG 4 Erhalt eines Austauschgeräts Defektes Energy Meter aus der Geräteverwaltung löschen Voraussetzungen: ☐ Die Benutzeroberfläche des Wechselrichters muss geöffnet und Sie müssen als Installateur oder Administrator angemeldet sein. ☐ Das neue Energy Meter muss in die Geräteverwaltung aufgenommen sein.
- Seite 12 Sehen Sie dazu auch: • Vorgehensweise für Firmware-Update ⇒ Seite 12 Vorgehensweise für Firmware-Update Dieses Kapitel beschreibt die Vorgehensweise für das Firmware-Update des Energy Meter in der SMA Commercial Storage Solution. Sie erhalten einen Überblick über die Schritte, die Sie in der vorgegebenen Reihenfolge durchführen müssen.
- Seite 13 SMA Solar Technology AG 5 Firmware-Update Geräteeigenschaften des Enery Meter Abbildung 2: Für das Firmware-Update relevante Geräteeigenschaften des Energy Meter Position IP-Adresse des Energy Meter (z. B.: 192.168.178.27) Aktuelle Firmware-Version des Energy Meter (z. B. 1.2.4.R) Während des Firmware-Updates muss auf einige Geräteigenschaften des Energy Meter zugegriffen werden. Diese Geräteeigenschaften sind über die Benutzeroberfläche des Wechselrichters zugänglich.
- Seite 14 Sehen Sie dazu auch: • Firmware-Update durchführen ⇒ Seite 14 Firmware-Update vorbereiten 1. Eine Verbindung zur Benutzeroberfläche des Wechselrichters aufbauen (siehe Systemhandbuch der SMA Commercial Storage Solution). 2. An der Benutzeroberfläche des Wechselrichters als Installateur oder Administrator anmelden. 3. Über das Menü Gerät wählen das Energy Meter auswählen.
- Seite 15 SMA Solar Technology AG 5 Firmware-Update 3. Wenn die Status-LED nicht mehr blinkt, auf Ihrem Endgerät einen Webbrowser öffnen und in die Adresszeile des Webbrowsers die IP-Adresse des Energy Meter eingeben. ☑ Die Website Device Update öffnet sich. 4. Die Schaltfläche Select File wählen und die Update-Datei SU100.UP auswählen.
- Seite 16 6 Kontakt SMA Solar Technology AG 6 Kontakt https://go.sma.de/service ESSX-20-EMETER-RM-de-10 Austauschanleitung...
