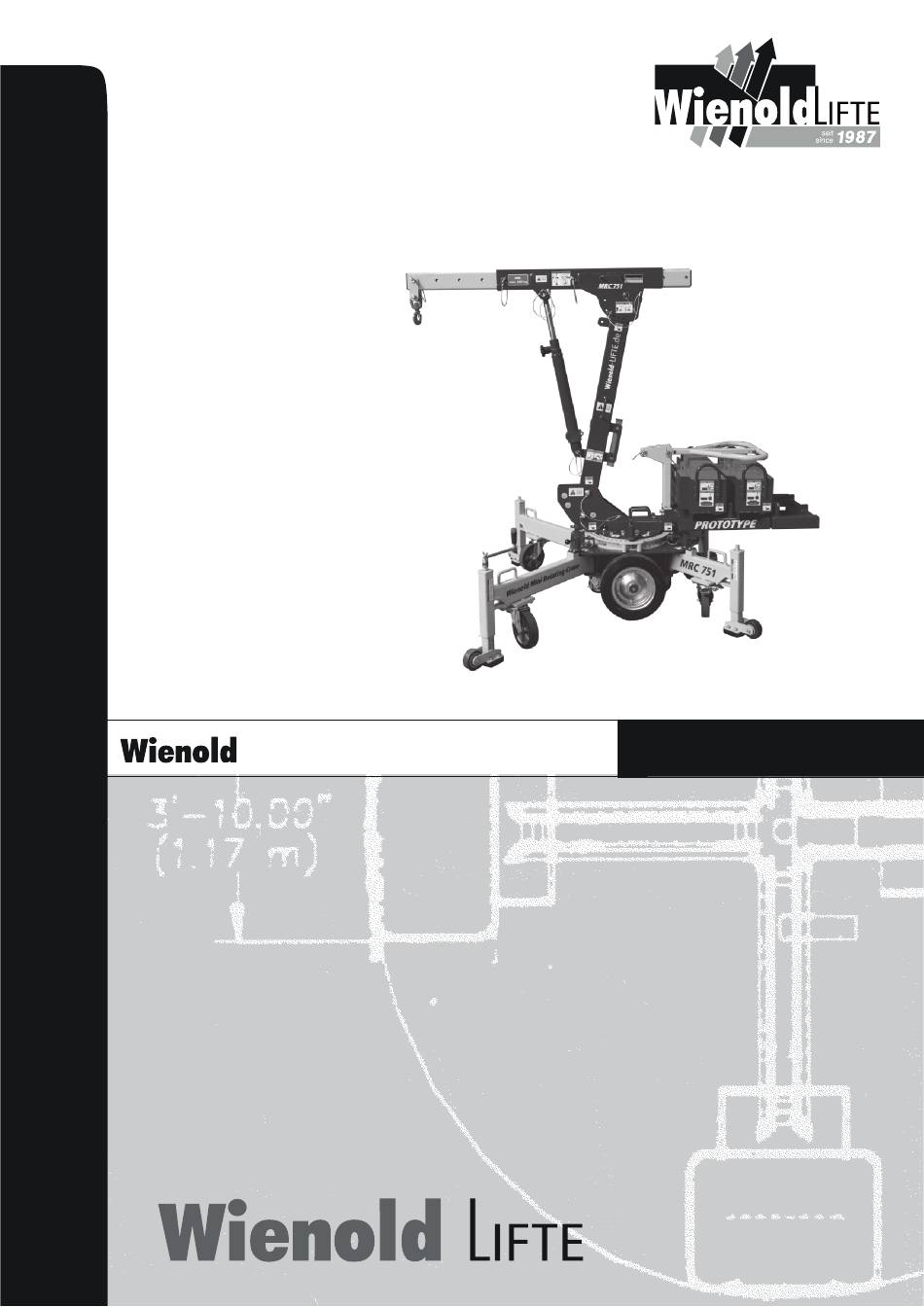

- Seite 1 BEDIENUNGSANLEITUNG MRC 751 Mini Rotating Crane MRC/Long/Short Release: 1.0 03.Aug.2022...
-
Seite 2: Inhaltsverzeichnis
Inhalt Seite Grundsätzliches Allgemeine Beschreibung MRC Modellübersicht BAUTEILE MRC/ Short MRC/ Long SICHERHEIT 8-12 Sicherheitsbestimmungen 13-14 Inspektion vor Inbetriebnahme Inspektion des Arbeitsplatzes 16-17 Funktionstests Bedienungsanweisungen EINRICHTUNG Arbeitsstellung MRC/ Short MRC/ Long BEDIENUNG Ladung positionieren Verladung Verlademethoden Technische Daten Konformitätserklärung, Nutzlastbescheinigungen MRC Mini Rotating Crane 751... -
Seite 3: Grundsätzliches
Grundsätzliches Lesen und befolgen Sie: 1. Die Anweisungen und Sicherheitsbestimmungen des Herstellers. 2. DieBedienungsanleitungen und Sicherheitsbestimmungen für den Kran. 3. Die Aufschriften, Aufkleber und Gefahrenhinweise am Kran. 4. Die Sicherheitsbestimmungen und Arbeitsanleitungen am Einsatzort. 5. Die geltenden gesetzlichen und örtlichen Sicherheitsbestimmungen. Dieses Gerät entspricht den geltenden CE Vorschriften und Das Gerät ist jährlich einer UVV-Prüfung durch autorisierte Normen, EN ISO 12100 sowie der Maschinenrichtlinie... -
Seite 4: Allgemeine Beschreibung
Allgemeine Beschreibung Wienold Mini Rotating Crane Der MRC ist in zwei Varianten aufbaubar: Der Mini Rotating Crane besteht aus einem Fahrgestell mit Kranaufbau und herausziehbarem Kranarm. Die Höhe des a) MRC/Long = 2 lange Beine (“L“ Kennzeichnung) vorne ausgerichtet mit Kranarms wird durch pumpen am Hydraulikzylinder 2 bzw. - Seite 5 Bedienungsanleitung MRC Mini Rotating Crane MRC 751 Modelle MRC 751/Long Lange Ausführung Arbeitsstellung 2 lange Beine vorne / 2 kurze Beine hinten 2 Gewichtsboxen mit je 14 Kontergewichten á 16 kg MRC 751/Short Kurze Ausführung Arbeitstellung 2 kurze Beine vorne / 2 lange Beine hinten 2 Gewichtsboxen mit je 14 Kontergewichten á...
- Seite 6 Bedienungsanleitung MRC Mini Rotating Crane Bauteile MRC 751/Long 1) Handgriff 8) Hydraulikzylinder 16) Kontergewichte und Boxen 2) Steckbolzen mit Klappsplint 9) Zusatz-Hydraulikzylinderaufnahme 17) Verfahrbügel 3) Hydraulikzylinderaufnahme 10) Aufnahme Hauptarm 18) Pumphebel für Hydraulikzylinder 4) Teleskoparm 11) Transportbohrungen 19) Hauptarm 5) Teleskoprohr 12) Befestigungsbolzen 20) Fixierungsbohrung für Transportstellung 6) Teleskopstufe(n)
- Seite 7 Bedienungsanleitung MRC Mini Rotating Crane Bauteile MRC 751/Short 1) Handgriff 8) Hydraulikzylinder 16) Kontergewichte und Boxen 2) Steckbolzen mit Klappsplint 9) Zusatz-Hydraulikzylinderaufnahme 17) Verfahrbügel 3) Hydraulikzylinderaufnahme 10) Aufnahme Hauptarm 18) Pumphebel für Hydraulikzylinder 4) Teleskoparm 11) Transportbohrungen 19) Hauptarm 5) Teleskoprohr 12) Befestigungsbolzen 20) Fixierungsbohrung für Transportstellung 6) Teleskopstufe(n)
-
Seite 8: Sicherheitsbestimmungen
Bedienungsanleitung MRC Mini Rotating Crane Sicherheitsbestimmungen Wenn die Anweisungen und Sicherheitsbestimmungen dieser Bedienungsanleitung nicht befolgt werden, kann das zu schweren Verletzungen oder tödlichen Unfällen führen! Nehmen Sie den Kran nur in Betrieb, wenn folgende Voraussetzungen erfüllt sind: Sie kennen und befolgen die Grundsätze des sicheren Betriebs des Krans aus dieser Bedienungsanleitung. -
Seite 9: Schutzkleidung Tragen
Bedienungsanleitung MRC Mini Rotating Crane Sicherheitsbestimmungen Schutzkleidung tragen Tragen Sie generell Schutzkleidung bevor Sie anfangen, mit Prüfen Sie den Arbeitsbereich vor dem Gebrauch des Krans dem Kran zu Arbeiten. Nehmen Sie den Kran nur mit aus- auf Abhänge, Löcher, Schutt, auf instabilen oder rutschigen, reichender Schutzkleidung in Betrieb, wie u.a.: vereisten Untergrund oder auf andere, eventuell gefährliche Bedingungen. -
Seite 10: Gefahren Beim Heben
Bedienungsanleitung MRC Mini Rotating Crane Sicherheitsbestimmungen Todesgefahr durch Stromschlag Lehnen Sie keine Leitern oder Gerüstteile an den Kran oder Der Kran ist nicht elektrisch isoliert und bietet keinen Schutz bei Stromkontakt oder in der Nähe von elektrischem Strom. das Teleskop an. Halten Sie sich vom Kran fern, wenn er stromführende Der Kran darf nicht auf einer beweglichen/mobilen Fläche Leitungen berührt. - Seite 11 Bedienungsanleitung MRC Mini Rotating Crane Sicherheitsbestimmungen Kollisionsgefahr Quetschgefahr Prüfen Sie den Arbeitsbereich auf Hindernisse und Gefahren- Heben Sie die Ladung nur, wenn sie an der Lastaufnahme quellen, auch für das Arbeiten über Kopf. 1. richtig fixiert 2. ordentlich zentriert 3. ordnungsgemäß gesichert ist. Halten Sie sich niemals unter dem Kran/der Last auf und Achten Sie darauf, dass sich niemand unter dem Kran/der Last aufhält.
-
Seite 12: Legende - Aufschriften
Bedienungsanleitung MRC Mini Rotating Crane Sicherheitsbestimmungen Gefahr durch beschädigten Kran Legende - Aufschriften Für die Produktaufschriften unserer Lifte, Geräte und Verwenden Sie nie einen beschädigten Kran, Maschinen werden häufig Symbole, Farbkodierungen und oder einen Kran der nicht richtig funktioniert. Signalwörter mit folgender Bedeutung verwendet: Verwenden Sie den Kran nicht mit einem abgenutzten, Symbol Sicherheitshinweis: undichten, ölverschmierten oder verbogenen Zylinder. -
Seite 13: Inspektion Vor Inbetriebnahme
Bedienungsanleitung MRC Mini Rotating Crane Inspektion vor Inbetriebnahme Wenn die Anweisungen und Sicherheitsbestimmungen dieser Bedienungsanleitung nicht befolgt werden, kann das zu schweren Verletzungen oder tödlichen Unfällen führen! Nehmen Sie den Kran nur in Betrieb, Grundsätzliches wenn folgende Voraussetzungen erfüllt sind: Bei der Inspektion vor Inbetriebnahme handelt es sich um eine Sicht- und Funktionsprüfung, die vor jedem Einsatz des Sie kennen und befolgen die Grundsätze des... -
Seite 14: Prüfen Sie Den Gesamten Kran Inklusive Teleskop Und Lastaufnahme Auf
Bedienungsanleitung MRC Mini Rotating Crane Inspektion vor Inbetriebnahme Vergewissern Sie sich, Prüfen Sie den gesamten Kran inklusive Teleskop und Lastaufnahme auf: dass die Bedienungsanleitung vollständig und lesbar ist und sich im Aufbewahrungsfach des Krans befindet. Beulen, Dellen, Schäden Stellen Sie sicher, Korrosion oder Oxidation das alle Warn-/Hinweisaufkleber und Aufschriften vorhanden und gut lesbar sind. -
Seite 15: Inspektion Des Arbeitsplatzes
Bedienungsanleitung MRC Mini Rotating Crane Inspektion des Arbeitsplatzes Wenn die Anweisungen und Sicherheitsbestimmungen dieser Bedienungsanleitung nicht befolgt werden, kann das zu schweren Verletzungen oder tödlichen Unfällen führen! Nehmen Sie den Kran nur in Betrieb, Grundsätzliches wenn folgende Voraussetzungen erfüllt sind: Die Inspektion des Arbeitsplatzes hilft dem Bediener fest- zustellen, ob der Arbeitsplatz für den sicheren Betrieb des Krans geeignet ist. -
Seite 16: Funktionstests
Bedienungsanleitung MRC Mini Rotating Crane Funktionstests Wenn die Anweisungen und Sicherheitsbestimmungen dieser Bedienungsanleitung nicht befolgt werden, kann das zu schweren Verletzungen oder tödlichen Unfällen führen! Nehmen Sie den Kran nur in Betrieb, Grundsätzliches wenn folgende Voraussetzungen erfüllt sind: Die Funktionstests dienen dazu, Fehlfunktionen vor der Inbetriebnahme des Krans zu identifizieren. - Seite 17 Bedienungsanleitung MRC Mini Rotating Crane Funktionstests Hubzylinder 3. Nachdem Sie sich nach der Wartezeit davon, überzeugt haben, 1. Schließen Sie das Ventil am Hubzylinder indem Sie das dass sich der Hubzylinder (das Teleskop) nicht selbsttätig Handrad b) nach rechts drehen bis das Ventil schließt. absenkt,überprüfen Sie die Absenkfunktion.
-
Seite 18: Bedienungsanweisungen
Bedienungsanleitung MRC Mini Rotating Crane Bedienungsanweisungen Grundsätzliches Nehmen Sie den Kran nur in Betrieb, Der Gebrauch des Krans für andere Zwecke, als zum Heben wenn folgende Voraussetzungen von Material ist gefährlich. erfüllt sind: Wenn voraussichtlich mehr als ein Bediener die Maschine Sie kennen und befolgen die Grundsätze des zu verschiedenen Zeiten innerhalb einer Schicht verwenden sicheren Betriebs des Krans aus dieser... -
Seite 19: Einrichtung Mrc 751
Bedienungsanleitung MRC Mini Rotating Crane Einrichtung MRC 751 Arbeitsstellung ausrichtung der Beine und der Stützen Long / Short Bauen Sie den Kran nur auf ebener Fläche auf. Achten Sie beim Aufbau darauf, dass alle Feststellbremsen der Rollen am Fahrgestell arretiert sind. 1. -
Seite 20: Einrichtung Mrc 751/ Short
Bedienungsanleitung MRC Mini Rotating Crane Einrichtung MRC 751/ Short Installation kurze Beine nach vorne mit einer Gewichtsbox Bauen Sie den Kran nur auf ebener Fläche auf. Achten Sie beim Aufbau darauf, dass alle Feststellbremsen der Rollen am Fahrgestell arretiert sind. 1. - Seite 21 Bedienungsanleitung MRC Mini Rotating Crane Einrichtung MRC 751/ Short Installation kurze Beine nach vorne mit zwei Gewichtsboxen Bauen Sie den Kran nur auf ebener Fläche auf. Achten Sie beim Aufbau darauf, dass alle Feststellbremsen der Rollen am Fahrgestell arretiert sind. 1.
-
Seite 22: Einrichtung Mrc 751/ Long
Bedienungsanleitung MRC Mini Rotating Crane Einrichtung MRC 751/ Long Installation lange beine nach vorn mit einer Gewichtsbox Bauen Sie den Kran nur auf ebener Fläche auf. Achten Sie beim Aufbau darauf, dass alle Feststellbremsen der Rollen am Fahrgestell arretiert sind. 1. - Seite 23 Bedienungsanleitung MRC Mini Rotating Crane Einrichtung MRC 751/ Long Installation lange beine nach vorn mit zwei Gewichtboxen Bauen Sie den Kran nur auf ebener Fläche auf. Achten Sie beim Aufbau darauf, dass alle Feststellbremsen der Rollen am Fahrgestell arretiert sind. 1.
-
Seite 24: Einrichtung Mrc 751 Alle Modelle
Bedienungsanleitung MRC Mini Rotating Crane Einrichtung MRC 751 alle Modelle Zylinder, Teleskop einrichten. Bauen Sie den Kran nur auf ebener Fläche auf. Achten Sie beim Aufbau darauf, dass alle Feststellbremsen der Rollen am Fahrgestell arretiert sind. 1. Teleskop hoch pumpen: Heben Heben (Schließen) - Seite 25 Bedienungsanleitung MRC Mini Rotating Crane Einrichtung MRC/ 751 alle Modelle Last aufnehmen, heben, senken. Bauen Sie den Kran nur auf ebener Fläche auf. Achten Sie beim Aufbau darauf, dass alle Feststellbremsen der Rollen am Fahrgestell arretiert sind. 1. Last aufnehmen: 4.
-
Seite 26: Ladung Positionieren
Bedienungsanleitung MRC Mini Rotating Crane Ladung einrichten Last positionieren und Lenkrollen ausrichten. Beachten Sie, dass sich die Traglast mit zunehmender Auslage des Teleskops reduziert. Beladen Sie den Kran nur, wenn er auf den Stützen steht und das Fahrgestell gerade ausgerichtet ist. Ausrichten des beladenen Krans Positionieren Sie die Ladung ordnungsgemäß... -
Seite 27: Verlademethoden
Bedienungsanleitung MRC Mini Rotating Crane Verladung: Voraussetzungen Grundsätzliches. Bevor Sie mit der Verladung beginnen, machen Sie sich mit den Voraussetzungen der Verlademethoden sowie für Fahrzeuge/Anhänger zum Transport des Krans vertraut. Beachten und befolgen Sie die jeweiligen Bedingungen. Hebemittel: Transportfahrzeug/Anhänger: ACHTUNG: 1. - Seite 28 Bedienungsanleitung MRC Mini Rotating Crane Verladademethoden Anhänger und Kran. Bevor Sie mit der Verladung beginnen, machen Sie sich mit den Voraussetzungen der Verlademethoden sowie für Fahrzeuge/Anhänger zum Transport des MRC vertraut. Beachten und befolgen Sie die jeweiligen Bedingungen. 1. Transportfahrzeug/Anhänger: 2.
-
Seite 29: Technische Daten
Bedienungsanleitung MRC Mini Rotating Crane Technische Daten MRC Mini Rotating Crane 751... -
Seite 30: Konformitätserklärung Nutzlastbescheinigungen
Konformitätserklärung Nutzlastbescheinigungen MRC Mini Rotating Crane 751... - Seite 31 Notizen MRC Mini Rotating Crane 751...
- Seite 32 Notizen MRC Mini Rotating Crane 751...
- Seite 33 Notizen MRC Mini Rotating Crane 751...
- Seite 34 Norbert Wienold GmbH Industriegebiet Waldstr. 35a 48488 Emsbüren Germany Tel. +49 59 03 - 93 94 0 Fax +49 59 03 - 93 94 50 www.wienold-lifte.de e-mail: info@wienold-lifte.de Service Stations: München, Frankfurt, Leverkusen, Walsrode, Brandenburg, Emsbüren...
