Inhaltszusammenfassung für Extremis Sensu single square Straight

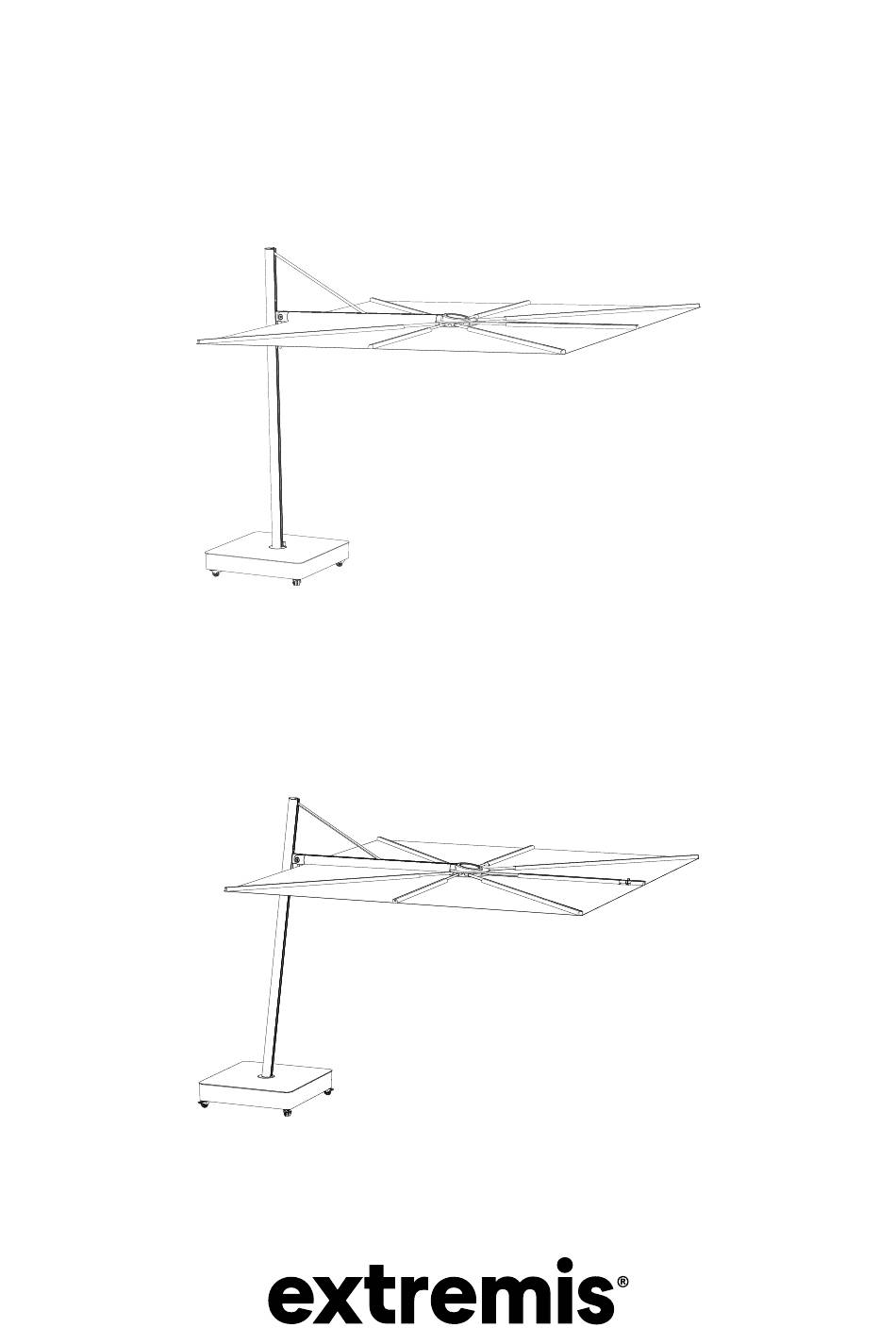

- Seite 1 Sensu single square Straight Single square tilted...
- Seite 2 WICHTIG! AUFHEBEN, UM SPÄTER ETWAS NACHSEHEN ZU KÖNNEN: SORGFÄLTIG DURCHLESEN!
- Seite 4 Inhaltsangabe Montagekleinteile Montage Ständer mit Rollen Höheneinstellung Öffnen / Schließen / Kippen Dieses PDF ist interaktiv Sie können einfach durch dieses Handbuch navigieren und sich so nahtlos zwischen den Seiten bewegen.
- Seite 5 Inhaltsangabe Um 360° drehen Montage Dauerhafte Befestigung Montage Abstandhalterplatte für Bodenbefestigung Warnung - Montageanleitungen - Pflege Dieses PDF ist interaktiv Sie können einfach durch dieses Handbuch navigieren und sich so nahtlos zwischen den Seiten bewegen.
- Seite 6 Montagekleinteile 16 x M6x12 4 x Rad 4 x Platte Montagesatz zur Befestigung der Räder am Sockel 4 x Platte 4 x M10x25 Montagesatz zur Befestigung das Drehsystem...
- Seite 7 Ständer mit Rollen N° 4 - 6 15’ 4 x Rad 4 x Platte 16 x M6x12 Drehen Sie den Ständer of seinen Rollen 7 - Wheel base...
- Seite 8 Entfernen Sie die vier Schrauben des Drehsystem, aber werfen Sie diese nicht weg! 4 x Platte 4 x M10x25 8 - Wheel base...
- Seite 9 Verwenden Sie den Ständer mit Rollen nicht ohne Gewicht! Mindestens 153 kg hinzufügen! 9 - Wheel base...
- Seite 10 Nehmen Sie die mitgelieferte Sonnenschirmhalterung aus der Stange 10 - Wheel base...
- Seite 11 Verwenden Sie die Schrauben aus Schritt 3 Tilted Straight 4 x M10x16 11 - Wheel base...
- Seite 12 Die Aussparung den Gummiabstandhalter sollte sich an der Vorderseite des Schirms befinden Rückseite Frontseite Rückseite Frontseite Tilted Straight 12 - Wheel base...
- Seite 13 10. Straight 2° Rückseite Frontseite 13 - Wheel base...
- Seite 14 10. Tilted 10° Rückseite Frontseite 14 - Wheel base...
- Seite 15 15 - Wheel base...
- Seite 16 Ziehen Sie die beiden Stellschrauben hinten an der Stange an 16 - Wheel base...
- Seite 17 Höheneinstellung Verstellen Sie die Höhe des Schirms mithilfe des Griffs 17 - Moving up / down...
- Seite 18 Stellen Sie ihn auf die höchstmögliche Einstellung ..und Stellen Sie den Griff fest 18 - Moving up / down...
- Seite 19 Öffnen / Schließen / Kippen Öffnen Sie beide Seiten, eine nach der anderen 19 - Open / Close / Tilt...
- Seite 20 Fixieren Sie den Schirm, indem Sie die beiden Speichen mit dem Haken verbinden 20 - Open / Close / Tilt...
- Seite 21 Bringen Sie den Sensu in eine geneigte Position für besseres Abfließen von Regenwassers und bessere Windstabilität. Wir empfehlen Ihnen dringend, den Sonnenschirm ab einer Windgeschwindigkeit von 28 km/h zu schließen 21 - Open / Close / Tilt...
- Seite 22 Fixieren Sie den Griff, wenn der Schirm in der gewünschten Position ist 22 - Open / Close / Tilt...
- Seite 23 Um 360° drehen Das Video anschauen Entriegelte Position Drehen Sie den Drehstift um 180°, um die Stange zu entriegeln Tip: Fassen Sie nun den Schirm an der Ecke an, um ihn ganz einfach zu drehen 23 - Rotate 360°...
- Seite 24 Verriegelte Position Sobald der Schirm in der gewünschten Position ist, drehen Sie den Drehstift um 180° zurück. Drehen Sie den Sonnenschirm ein wenig, bis Sie ihn “verriegeln” hören 24 - Rotate 360°...
- Seite 25 Dauerhafte Befestigung N° 6 45’ Decken Sie die Unterseite der Stange mit Klebeband an 25 - Permanent fixation...
- Seite 26 40 cm 26 - Permanent fixation...
- Seite 27 GRASS GRAVEL TILES GRASS GRAVEL TILES 10 cm / 4” 4 cm / 1 ” 10 cm 4 cm 27 - Permanent fixation...
- Seite 28 Cover Entfernen Sie die vier Schrauben des Drehsys- tem, aber werfen Sie diese nicht weg! 4 x M10x25 28 - Permanent fixation...
- Seite 29 Nehmen Sie die mitgelieferte Sonnenschirmhalterung aus der Stange 29 - Permanent fixation...
- Seite 30 Tilted Verwenden Sie die Schrauben aus Schritt 7 Straight 4 x M10x16 30 - Permanent fixation...
- Seite 31 Fügen Sie die optionale Stangenverlängerung hinzu 31 - Permanent fixation...
- Seite 32 12. Straight 2° Rückseite Frontseite 32 - Permanent fixation...
- Seite 33 12. Tilted 10° Rückseite Frontseite 33 - Permanent fixation...
- Seite 34 34 - Permanent fixation...
- Seite 35 Ziehen Sie die beiden Stellschrauben hinten an der Stange an 35 - Permanent fixation...
- Seite 36 Abstandhalterplatte für Bodenbefestigung N° 6 30’ Markieren Sie die Löcher mit Hilfe der Abstandshalterplatte Entfernen Sie die vier Schrauben des Verwenden Sie je nach Material, aus Drehsystem, aber dem Ihre Terrasse besteht, geeignete werfen Sie diese nicht Schrauben oder Bolzen aus dem weg! Fachhandel 36 - Floor fastening spacer plate...
- Seite 37 Nehmen Sie die mitgelieferte Sonnenschirmhalterung aus der Stange 37 - Floor fastening spacer plate...
- Seite 38 Tilted Verwenden Sie die Schrauben aus Schritt 2 Straight 4 x M10x16 38 - Floor fastening spacer plate...
- Seite 39 Fügen Sie die optionale Stangenverlängerung hinzu 39 - Floor fastening spacer plate...
- Seite 40 7. Straight 2° Rückseite Frontseite 40 - Floor fastening spacer plate...
- Seite 41 7. Tilted 10° Rückseite Frontseite 41 - Floor fastening spacer plate...
- Seite 42 42 - Floor fastening spacer plate...
- Seite 43 Ziehen Sie die beiden Stellschrauben hinten an der Stange an 43 - Floor fastening spacer plate...
- Seite 44 Warnung Montageanleitungen Pflege Warnung Montageanleitungen Pflege ...
- Seite 45 Warnung Allgemeines • Zum Öffnen der Verpackung keine scharfen Werkzeuge verwenden. • Wir raten dringend davon ab, Elektrowerkzeuge zu nutzen. • Stolpergefahr, Vorsicht beim Gehen! • Nicht graffitibeständig. • Halten Sie Plastiktüten von Babys und Kindern fern, um Erstickungsgefahr zu vermeiden •...
- Seite 46 (wenn im Boden verankert). Trotzdem sollte er geschlossen werden, bevor diese Windstärke eintritt (ab einer Windstärke von 4 - 28 km/h) • Wir empfehlen, den Sonnenschirm in die Windrichtung zu stellen und den Arm in einem Winkel von 5° bis 10° zu halten. Pulverbeschichtung •...
- Seite 47 min 30˚...
- Seite 48 Montageanleitungen 1 - 2 - 3 - ... Sehen Sie sich die Zeichnungen an, angefangen mit Seite 7 Ständer mit Rollen (S. 7) 1. Stellen Sie den Ständer auf den Kopf und befestigen Sie die Räder mit vier Schrauben M6x12 und vier Platten an der Unterseite des Ständer. 2.
- Seite 49 Tilted: Die geneigte Seite der Sonnenschirmhalterung ist die Vorderseite des Schirms. 11. Stellen Sie nun die Sonnenschirmstange auf die Halterung. 12. Ziehen Sie die beiden Stellschrauben hinten an der Stange an. Dauerhafte Befestigung (S.25) 1. Decken Sie die Unterseite der Stange mit Klebeband ab, um ein Eindringen von Beton zu verhindern.
- Seite 50 13. Stellen Sie nun die Sonnenschirmstange auf die Halterung. 14. Ziehen Sie die beiden Stellschrauben hinten an der Stange an. Abstandshalterplatte für Bodenbefestigung (p36) 1. Markieren Sie die Löcher mit Hilfe der Abstandshalterplatte. 2. Entfernen Sie die vier Schrauben des Drehsystem, aber werfen Sie diese nicht weg! 3.
- Seite 51 Sehen Sie sich die Wartungsvideos auf unserer Website an: www.extremis.com/pflege Pulverbeschichtung REINIGEN Regelmäßig Verwenden Sie den zum 100 % biologisch abbaubaren Extremis- Multireiniger oder einen herkömmlichen Allesreiniger. Keine aggressiven Reiniger verwenden. Am besten eignet sich ein neutrales Reinigungsmittel in Wasser. SCHÄDEN AUSBESSERN Bei Beschädigung...
- Seite 52 VERSCHÜTTETE FLÜSSIGKEITEN Umgehend Verschüttete Flüssigkeiten am besten sofort mit saugfähigem Küchenpapier entfernen. Die wasserfeste Beschichtung von den Stoff verhindert, dass Tropfen in den Stoff eindringen. VOGELKOT Umgehend Bürsten Sie lose Verschmutzungen ab. Nehmen Sie dann eine Reinigungslösung aus Wasser und milder Seife und bürsten Sie mit einer weichen Bürste den Dreck aus.
- Seite 53 Eigentum von Extremis. Kein Teil dieser Publikation darf ohne vorherige schriftliche Zustimmung von Extremis kopiert oder verbreitet werden. Die Namen der Autoren von Fotos, an denen wir keine Rechte besitzen, werden hier genannt. Wir haben uns bemüht, eine vollständige Liste der Namen zu erstellen. Im Falle eines...
