Pohl RT2-10 Bedienungsanleitung
Verwandte Anleitungen für Pohl RT2-10
Inhaltszusammenfassung für Pohl RT2-10
- Seite 1 Temperaturregler RT2-10 Regler zur Steuerung einer Differenztemperatur od. ähnlicher Abhängigkeitsregelungen.
- Seite 2 Universal – Temperaturregler zur Steuerung von Geräten und Anlagen in einem frei wählbaren Temperaturbereich . Spezifikation: Temperaturregler RT2-10 Hersteller: Fa. Pohl Technology & Marketing Im Heimatwinkel 21 D-73434 Aalen Kontakt: Tel. 0049 7361 460460 0 Fax: 0049 7361 460460 2 Email: utech-aalen@web.de...
-
Seite 3: Inhaltsverzeichnis
5.4.5Einstellen der Betriebsweise ...................17 5.4.6Beispieleinstellung 1 (Voreinstellung ab Werk)..............17 5.4.7Auswechseln der eingebauten Sicherung................19 5.4.8Beispieleinstellung 2......................20 6TECHNISCHE BESCHREIBUNG DES PID REGLERS............21 6.1T ........................21 ECHNISCHE ATEN 6.1.1Features...........................21 Pohl Technology & Marketing Aalen Tel. 0049 7361 460460 0 Fax: 0049 7361 460460 2 Email: utech-aalen@web.de... - Seite 4 RT2-10 Temperaturregelgerät Bedienanleitung Stand 01/2008 6.1.2Spezifikation........................21 6.1.3Frontanzeige/ Bedienelemente..................22 6.1.4Menüarten........................22 6.1.5Parameter........................22 7ERSATZ UND VERSCHLEISSTEILLISTE................23 8ANHÄNGE............................23 8.1CE K ONFORMITÄTSERKLÄRUNG ...................23 ETRIEBSANLEITUNG EMPERATURREGELEINHEIT Pohl Technology & Marketing Aalen Tel. 0049 7361 460460 0 Fax: 0049 7361 460460 2 Email: utech-aalen@web.de...
-
Seite 5: 1Einleitung
Sicherheitsinformationen stellen lediglich eine Ergänzung des gesetzlichen Regelwerkes in Bezug auf die vorliegende Anlagentechnik dar. Eine Ausfertigung des Bedienhandbuches ist für den Benutzer einsichtig bereitzuhalten. Pohl Technology & Marketing Aalen Tel. 0049 7361 460460 0 Fax: 0049 7361 460460 2 Email: utech-aalen@web.de... -
Seite 6: 2Symbol Und Hinweiserklärung
Das Nichtbeachten dieser Hinweise kann zu Störungen an der Maschine oder in der Umgebung führen. Dieses Symbol verweist auf Informationen an anderer Stelle im Dokument, welche im Zusammenhang beachtet werden müssen Pohl Technology & Marketing Aalen Tel. 0049 7361 460460 0 Fax: 0049 7361 460460 2 Email: utech-aalen@web.de... -
Seite 7: B Estimmungsgemässe Verwendung
Bedienanleitung Stand 01/2008 1.3 Bestimmungsgemäße Verwendung Der Regler RT2-10 ist für die Regelung elektrischer Verbraucher 230V / 50 HZ bis zu einer Ohmschen Last von 3600 Watt zugelassen. Die angeschlossenen Geräte werden durch zeitweise Unterbrechung der Stromzufuhr gesteuert und müssen für diese Art des Betriebes zugelassen, bzw. geeignet sein. Entsprechend individueller Kundenwünsche können abweichende Schütze für induktive Lasten oder individuelle Beanspruchungen... -
Seite 8: 1Gewährleistung Und Haftung
Das Gerät darf während des Betriebs entsprechend der Schutzart IP44 nicht permanenter Nässe ausgesetzt werden und ist für den Betrieb in Feuchträumen sowie unter Wasser nicht zugelassen. Das Berühren von durchnässten Geräten kann lebensgefährliche Verletzungen hervorrufen. Pohl Technology & Marketing Aalen Tel. 0049 7361 460460 0 Fax: 0049 7361 460460 2 Email: utech-aalen@web.de... -
Seite 9: 3Gefährdung Durch Niederspannung (42V Bis 1000V)
15 mA Verkrampfung der Muskulatur, Loslassen des Kontaktes noch möglich • 25-50 mA Beginnende Herzrhythmusstörungen, selbstständige Bewegung stark eingeschränkt, über 50 mA Bewusstlosigkeit. • ab 80 mA Lebensbedrohliche bzw. tödliche Herzrhythmusstörungen Pohl Technology & Marketing Aalen Tel. 0049 7361 460460 0 Fax: 0049 7361 460460 2 Email: utech-aalen@web.de... -
Seite 10: 4Gefahr Für Die Gesundheit
Teile in nicht einwandfreiem Zustand sind umgehend gegen Original Ersatz- und Verschleißteile auszutauschen. Beim Einsatz fremder Bauteile erlischt jegliche Gewährleistung bzw. Haftung bei Sach- und Personenschäden. Pohl Technology & Marketing Aalen Tel. 0049 7361 460460 0 Fax: 0049 7361 460460 2 Email: utech-aalen@web.de... -
Seite 11: 2Daten Des Geräts
SSR Ausgang:................10V DC, 40 mA LED Display:.................0,28“ rot Über od. Unterskalaanzeige:............EEEE Zulässige Umgebungstemp............0 – 40° < 85% rel. Luftfeuchte Der RT2-10 ist für geeichte Temperaturmessungen nicht ausgelegt. 2.3 Lieferumfang Fertig vormontierte Baugruppe mit Temperaturfühler PT100 oder entsprechend Kundenwunsch 2.4 Gewicht Ca. -
Seite 12: 3Transport Und Einlagerung
Personal vorgenommen werden. Deshalb wurde der Regler für den verwendeten Fühler bereits vorkonfiguriert und voreingestellt. Vor der ersten Inbetriebnahme durch den Erstnutzer ist der RT2-10 auf äußerliche Beschädigung zu überprüfen, insbesondere darauf hin, dass alle Sicherheits- und Schutzvorrichtungen angebracht und in funktionierendem Zustand sind (Ober und Unterteil des Gehäuses passgenau verschraubt). -
Seite 13: 2Einschalten Des Rdt1
Stellen Sie deshalb Ihre Hysterese so ein, dass möglichst lange Schaltzyklen erzielt werden. Unterhalb der beiden Regler auf der Frontseite des RT2-10 befindet sich ein manueller Schalter zum kurzzeitigen Überbrücken der Reglerfunktion. Wird der Schalter betätigt, so ist die Regelfunktion so lange außer Betrieb gesetzt, bis der Schalter wieder manuell ausgeschaltet ist. -
Seite 14: 3Installation Des Mitgelieferten Fühlers Pt100
Bedienanleitung Stand 01/2008 5.4.3 Installation des mitgelieferten Fühlers PT100 Der Regler RT2-10 ist als Universalregler für eine Vielzahl verschiedener Temperatursensoren konzipiert. Nachfolgend wird zur Abdeckung der meisten Anwendungen der Einsatz des in Standardausführung mitgelieferten PT100 Temperatursensors beschrieben. Bitte beachten Sie: Die Anschlussleitung (Leitungslänge zwischen dem Regler und der Fühlerspitze) ist als Widerstandsleitung ausgelegt. - Seite 15 Die Referenztemperatur sollte unbedingt im Sollwertbereich (gewünschter Messbereich für Ihre Anwendung) abgenommen werden. Beide Fühler sollten aufeinander so abgeglichen werden, dass bei Schalttemperatur Temperatur auch an beiden Reglern möglichst gleiche Werte angezeigt werden. Pohl Technology & Marketing Aalen Tel. 0049 7361 460460 0 Fax: 0049 7361 460460 2 Email: utech-aalen@web.de...
-
Seite 16: 5Einstellen Der Betriebsweise
Im nachfolgenden Beispiel erzeugen wir folgende Einstellung des Differenzreglers: Ein zu schaltender Verbraucher soll in einem Temperaturbereich von ca. 25°C bis 30°C eingeschaltet werden. Bei einem Wert von <25° (gemessen am Fühler „Min“) wird die Stromzufuhr an der Steckdose der RT2-10 unterbrochen. - Seite 17 Mit den Tasten < > Λ und V, verändern Sie wie zuvor bereits beschrieben den Schaltpunkt auf den gewünschten Temperaturwert 25,1 und bestätigen diesen wiederum durch drücken der SET – Taste. Pohl Technology & Marketing Aalen Tel. 0049 7361 460460 0 Fax: 0049 7361 460460 2 Email: utech-aalen@web.de...
-
Seite 18: 7Auswechseln Der Eingebauten Sicherung
Sicherungsklemmen an Ihrer durchgehend schwarzen Farbe. Bei Verwendung anderer Bauarten werden die Sicherungseinsätze in der Regel einfach an einer sichtbaren Lasche nach oben ausgezogen. Pohl Technology & Marketing Aalen Tel. 0049 7361 460460 0 Fax: 0049 7361 460460 2 Email: utech-aalen@web.de... -

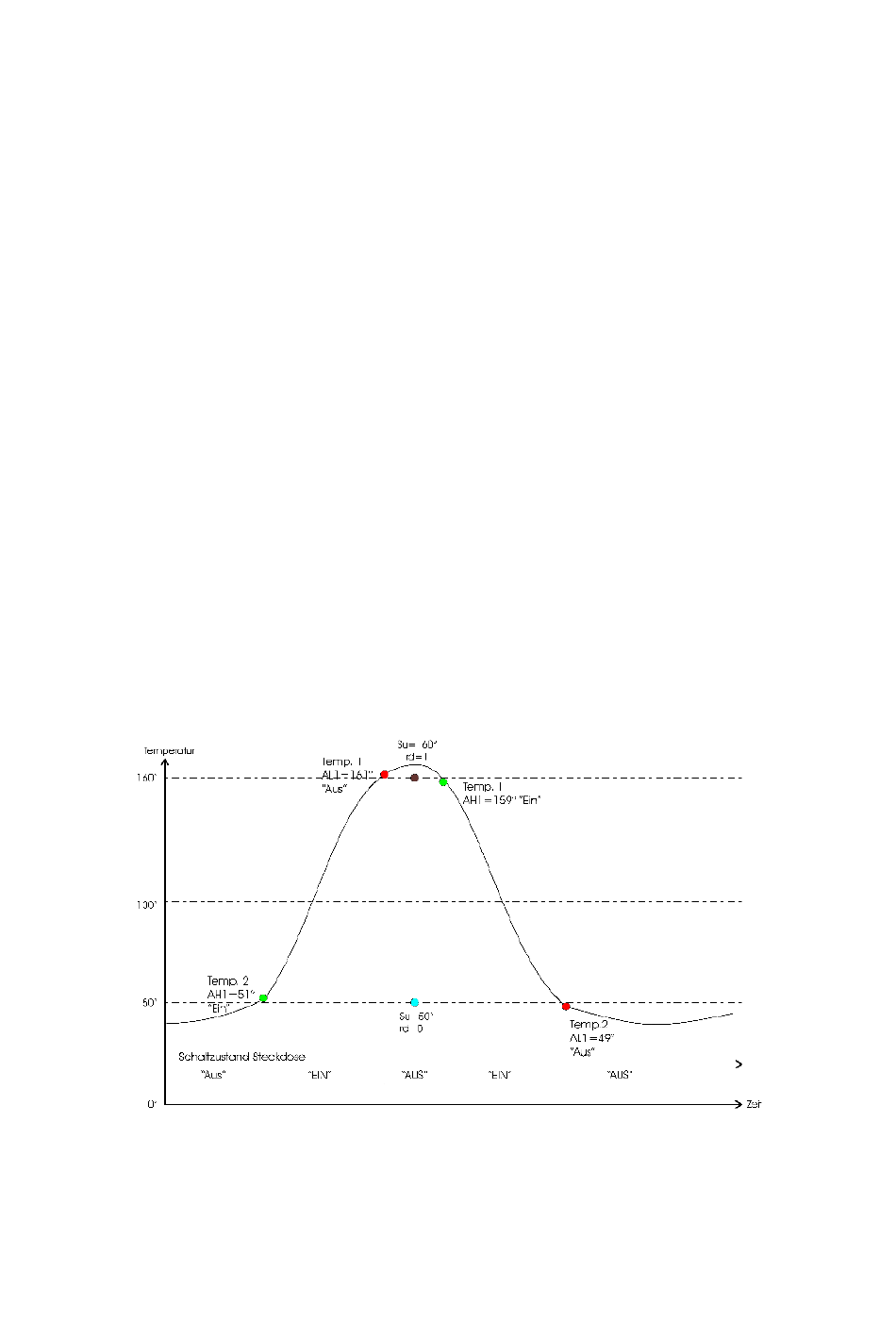

Seite 19: 8Beispieleinstellung 2
RT2-10 Temperaturregelgerät Bedienanleitung Stand 01/2008 5.4.8 Beispieleinstellung 2 Pohl Technology & Marketing Aalen Tel. 0049 7361 460460 0 Fax: 0049 7361 460460 2 Email: utech-aalen@web.de... -
Seite 20: 6Technische Beschreibung Des Pid Reglers
LED Display ...........0,28“ rot Über / Unterskala – Anzeige....EEEE (bspw. bei inkompatibler Einstellung) Zulässige Umgebungstemperatur:..ca. 0 – 50° C Baumasse:..........48 x 24 x 75mm Pohl Technology & Marketing Aalen Tel. 0049 7361 460460 0 Fax: 0049 7361 460460 2 Email: utech-aalen@web.de... -
Seite 21: 3Frontanzeige/ Bedienelemente
Temperaturparameter - Menü Funktionsparameter – Menü PID-Parameter - Menü 6.1.5 Parameter Zusätzliche Angaben zur Einstellung der Parameter siehe Bedienanleitung des Bauteils PID Regler TR-45 Pohl Technology & Marketing Aalen Tel. 0049 7361 460460 0 Fax: 0049 7361 460460 2 Email: utech-aalen@web.de... -
Seite 22: 7Ersatz Und Verschleissteilliste
Einzelteile direkt ab Hersteller ordern. Schütz:----------------------------------------------------------------z.B. Klöckner Moeller DIL 00M Bitte prüfen Sie vor der Bestellung die Kennzeichnung des zu ersetzende Reglers, da der RT2-10 je nach Verwendung mit verschiedenen Schützen ausgeliefert wurde. Teilen Sie uns die entsprechende Herstellerkennzeichnung über unser Kontaktformular unseres Webshops mit.
