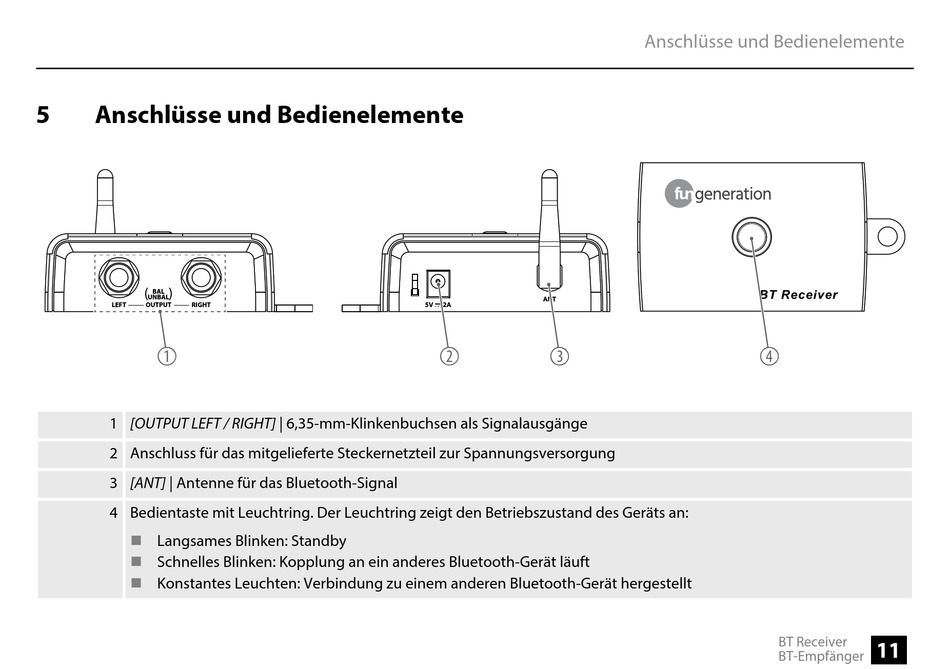

Anschlüsse und Bedienelemente
(
)
BAL
UNBAL
LEFT
OUTPUT
RIGHT
ö
1 [OUTPUT LEFT / RIGHT] | 6,35-mm-Klinkenbuchsen als Signalausgänge
2 Anschluss für das mitgelieferte Steckernetzteil zur Spannungsversorgung
3 [ANT] | Antenne für das Bluetooth-Signal
4 Bedientaste mit Leuchtring. Der Leuchtring zeigt den Betriebszustand des Geräts an:
Langsames Blinken: Standby
n
Schnelles Blinken: Kopplung an ein anderes Bluetooth-Gerät läuft
n
Konstantes Leuchten: Verbindung zu einem anderen Bluetooth-Gerät hergestellt
n
ANT
5V
2A
#
$
Anschlüsse und Bedienelemente
BT Receiver
%
BT Receiver
BT-Empfänger
