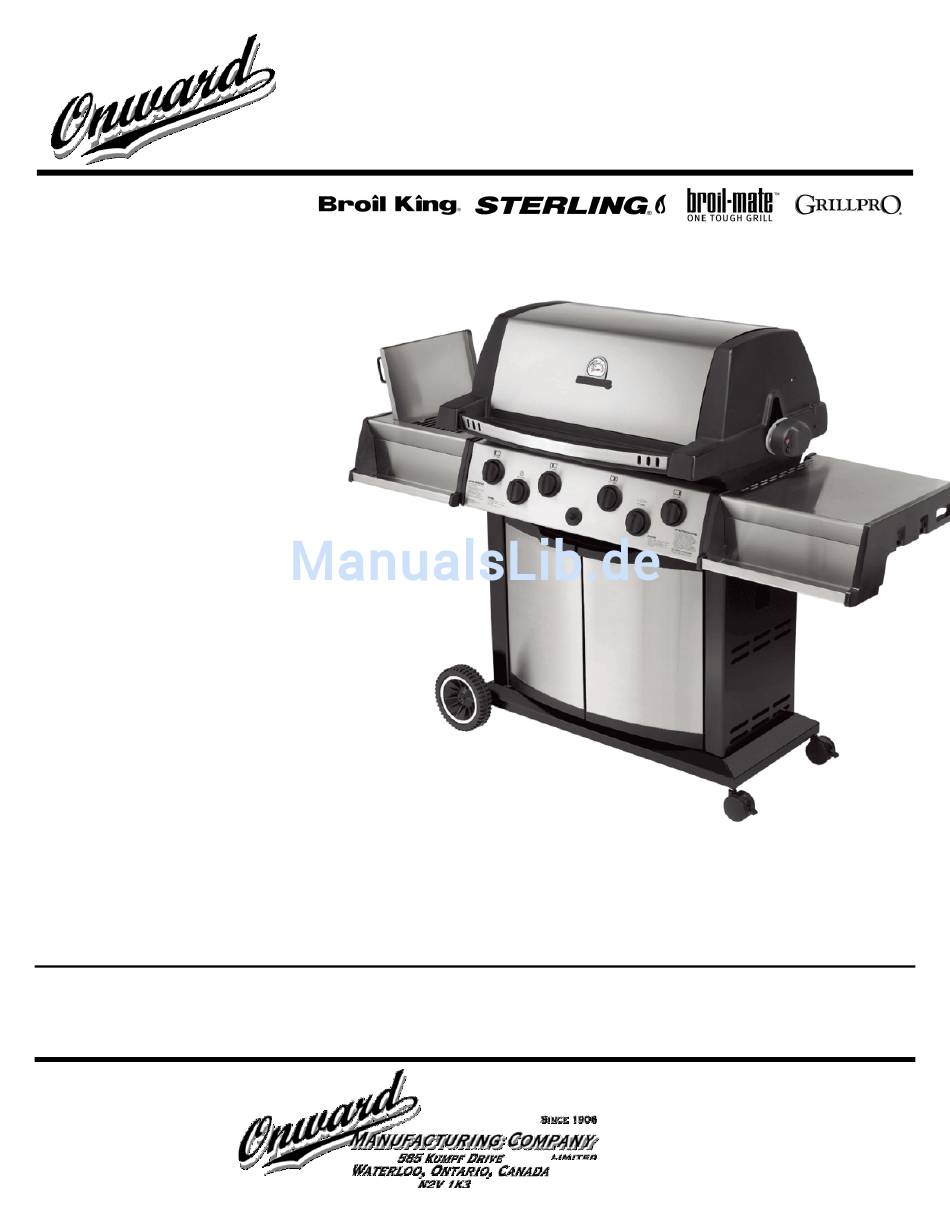

GASGRILLGERÄTE
GEBRAUCHSANWEISUNG
für Gasgrillsysteme der Marken:
FÜR DIE VERWENDUNG VON PROPANGAS
KATEGORIE I 3+(28-30/37) , KATEGORIE I 3B/P(30)
INHALT
SICHERHEITSHINWEISE ........... ......................2
REGULATOR/FLÜSSIGGASSCHLAUCH ....... 3
VENTURIROHRE .............................................. 3
BUTANGAS .... . .................................................4
PROPANGAS .................................................... 5
GASLECKTEST ................................................ 6
ANZÜNDEN ....................................................... 7
BEDIENUNG. .................................................. ..8
GRILL VERFAHREN ........................................ 8
INSTANDHALTUNG UND WARTUNG .......... 10
STÖRUNGSBESEITIGUNG ........................... 11
GARANTIE ...................................................... 12
VOR GEBRAUCH DES GASGRILLS SIND ALLE ANLEITUNGEN GENAU DURCHZULESEN
GEBRAUCHSANWEISUNG FÜR ZUKÜNFTIGE HINWEISE AUFBEWAHREN
10094-40DE REV G 04/14
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Onward 2122
Inhaltszusammenfassung für Onward 2122
-
Seite 1: Inhaltsverzeichnis
GASGRILLGERÄTE GEBRAUCHSANWEISUNG für Gasgrillsysteme der Marken: FÜR DIE VERWENDUNG VON PROPANGAS KATEGORIE I 3+(28-30/37) , KATEGORIE I 3B/P(30) INHALT SICHERHEITSHINWEISE .........2 REGULATOR/FLÜSSIGGASSCHLAUCH ..3 VENTURIROHRE ..........3 BUTANGAS ............4 PROPANGAS ............ 5 GASLECKTEST ..........6 ANZÜNDEN ............7 BEDIENUNG. -
Seite 2: Sicherheitshinweise
0.85mm 9013 / 9113 / 9611 / 11.5 kW 836 g/h 0.85mm 0.79mm 9219 / 9619-63 2122 / 5023 / 5123 / 14.1 kW 1025 g/h 0.85mm 0.79mm 6123 / 9023 / 9123 / 9229 / 9621 / 9629- 5023 / 5123 / 9023 / 18.5 kW... -
Seite 3: Regulator/Flüssiggasschlauch
REGULATOR/FLÜSSIGGASSCHLAUCH VENTURIRÖHREN • SAUBERHALTUNG DER VENTURIRÖHREN. Regulator • Verstopfungen die durch Spinnen, Insekten oder Nester Dieses Gerät muß mit einem Gasregler ausgerüstet werden der verursacht werden, können ein Rückstaufeuer auslösen. den jeweiligen Orts- und Landesnormen entspricht und einen Selbst wenn das Grillgerät sich noch anzünden lässt, kann sich nominellen Abflußdruck aufweist von: das aufgestaute Gas ebenso entzünden und ein Feuer in der KATEGORIE I 3+(28-30/37 ) Propan 37 mbar. -
Seite 4: Auswechseln Der Gasflasche - Butan
AUSWECHSELN DER GASFLASCHE - BUTAN Dieses Gerät kann mit Butan benutzt werden mit einem Arbeitsdruck von 28-30 mbr. NIEMALS darf eine unregulierte Gaszufuhr oder ein Regulator für einen anderen Arbeitsdruck benutzt werden. WARNUNG: Das Auswechseln des Zylinders muss immer in einer Umgebung stattfinden, die frei von jeglicher Feuergefahr ist. BUTANFLASCHEN haben verschiedene Arten von Anschlüssen - b) Steckverbindung a) Schraubanschluß. -
Seite 5: Auswechseln Des Gaszylinders - Propan
AUSWECHSELN DES GASZYLINDERS - PROPAN Dieses Gerät kann mit Propan benutzt werden mit einem Arbeitsdruck von 50 mbar. NIEMALS darf eine unregulierte Gaszufuhr oder ein Regulator für einen anderen Arbeitsdruck benutzt werden. WARNUNG: Das auswechseln des Zylinders muß immer in einer Umgebung vor sich gehen, die frei von jeglicher Feuergefahr ist. Propanzylinder haben verschiedene Arten von Anschlüssen. -
Seite 6: Gaslecktest
GASLECKTEST Alle in unserer Fabrik hergestellten Verbindungen wurden Wenn Ihr Grillgerät mit einem Seitenbrenner oder hinteren gründlich auf Gaslecks getestet und alle Brenner wurden Brenner ausgestattet ist: flammengetestet. Jedoch kann sich durch den Transport eine a. Legen Sie Ihre über die Öffnung des Seitenbrenners Gasverschraubung gelöst haben. -
Seite 7: Anzünden
Anzündanweisung 9b. FÜR DIE SEITENKOCHPLATTE: Den Kontrollschalter drücken und auf "HIGH" (HOCH) drehen. Halten Sie den Knopf der elektrischen Zündung gedrückt. Die Flamme sollte sich innerhalb von 5 Sekunden entzünden. Anmerkung: Für das Anzünden mit einem Streichholz bitte Anleitungen 1 bis 8 befolgen. (Siehe oben). Das brennende Streichholz an die Brenneröffnungen halten. -
Seite 8: Bedienung
BEDIENUNG GRILL-VERFAHREN Brennreinigung. Vor der ersten Benutzung des Gasgrillgerätes DIREKTES GRILLEN das Gerät auf folgende Weise reinigen, indem man die Flammen Die direkte Grillmethode beinhaltet das Garen von Speisen auf einige Zeit brennen läßt damit schlechter Geruch oder dem Grillrost direkt über der Flamme, bzw. Verdampfungs- irgendwelche Fremdkörper verbrennen und das Gerät sauber ist. - Seite 9 GRILLVERFAHREN GAREN MIT DREHSPIESS Direktes Grillen – Grill-Führer Befolgen Sie die unten stehende Anleitung zum Garen am Spieß. Hitze Zeit Gesamte Einstell- Garzeit Der Drehspiess 2,5 cm Stärke Seite kann mit maximal bis zu 7 kg Fleisch Min. gebraucht warden HÜHNCHEN MEDIUM / MITTEL...
-
Seite 10: Instandhaltung Und Wartung
INSTANDHALTUNG UND WARTUNG REGELMÄSSIGE WARTUNG Jährliche Wartung Nach dem Grillen sollten Sie den Grill direkt für das nächste Um eine sichere und konstante Leistung ihres Grills zu Mal grillen vorbereiten. Lassen Sie den Grill freibrennen, gewährleisten sollten Sie folgende Teile mindestens einmal im Jahr um Rückstände von Grillgut und Fett auf den Rosten und warten und reinigen. -
Seite 11: Störungssuche/Störungsbeseitigung
STÖRUNGSSUCHE/STÖRUNGSBESEITIGUNG PROBLEM MÖGLICHE URSACHE BERICHTIGUNG GASGERUCH SOFORT DAS VENTIL AM FLÜSSIGGASZYLINDER ZUDREHEN. DAS GERÄT NICHT MEHR BENUTZEN BEVOR DAS GASLECK NICHT ABGEDICHTET IST. Leck am Zylinder, Regulator oder 1. Lose Regulatorverschraubung. 1. Verschraubung anziehen, Lecktesten. anderen Anschlüssen. 2. O-Ring Dichtung gesprungen/ 2. -
Seite 12: Garantie
GARANTIE BRENNER Die OMC Garantie tritt am Tage des Kaufs in Kraft und Die Lebensdauer der OMC Brenner (hergestellt aus beschränkt sich auf die kostenlose Reparatur oder den Ersatz Edelstahl) hängt fast gänzlich ab von der richtigen von Teilen die durch den normalen persönlichen und Benutzung, Reinigung und Wartung.
