Befestigen Eines Monitorarms An M/Connect; Anbringen Eines Monitorarms - Humanscale M/Connect Anleitung

SC HRI T T 3
Dockingstation wieder an dem Hub befestigen
• Befestigen Sie alle drei Kabel wieder an der Dockingstation
und an ihren entsprechenden Ports
• Sichern Sie die Dockingstation am Hub wieder mittels der
beiden Schrauben (Abb. E)
SC HRI T T 4
Ziehen Sie die Klemmenschraube fest

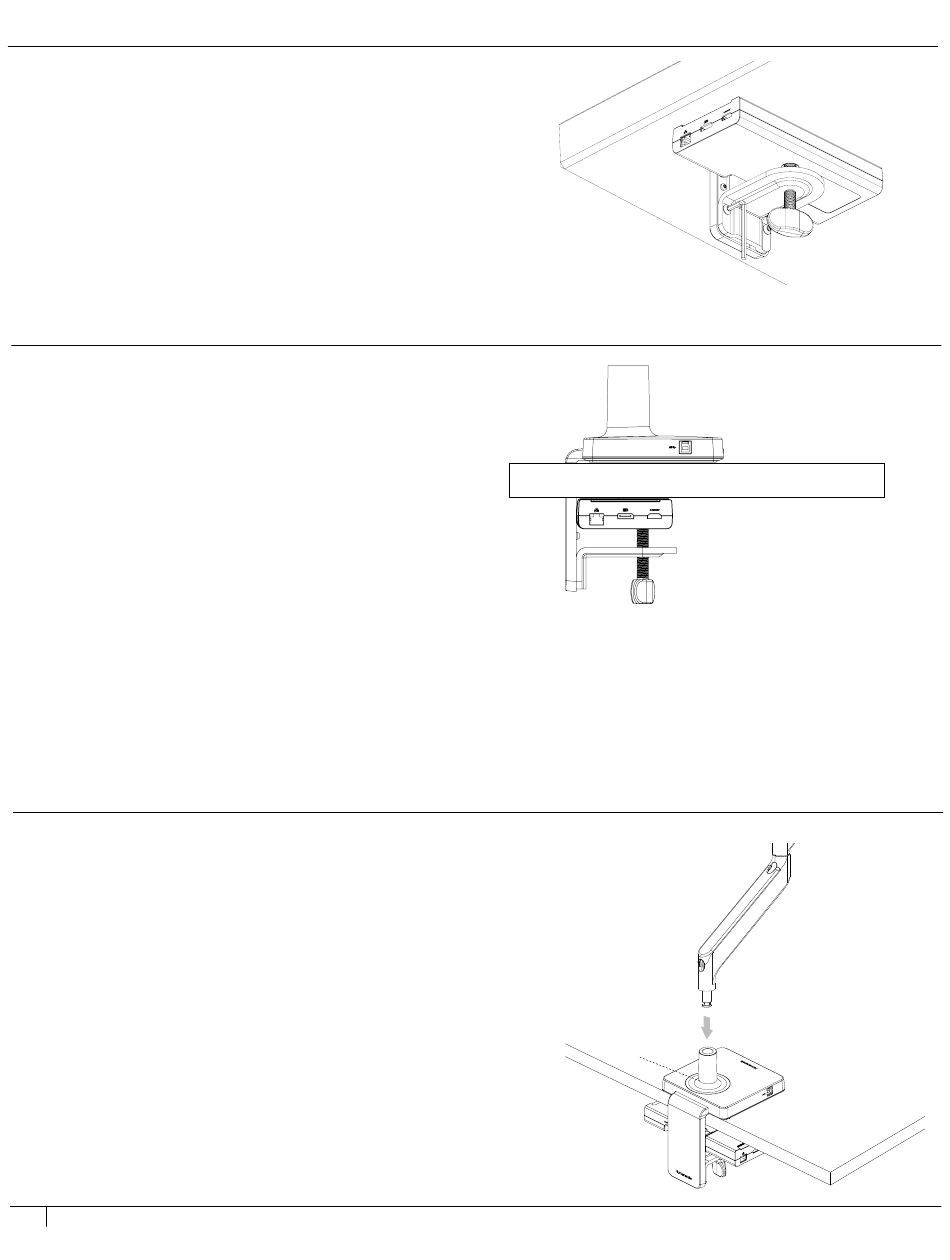

• Ziehen Sie die Klemmenschraube (Abb. F) mit drei
vollen Drehungen an, nachdem ein erster Widerstand
spürbar ist, um sicherzustellen, dass M/Connect an
der Oberfläche befestigt ist

BEFESTIGEN EINES MONITORARMS AN M/CONNECT

M2 MONITOR A RM
Passen Sie die Basisklemme an die korrekte Arbeitsflächentiefe an
• Entfernen Sie die Stellschraube (Abb. G) von der Basis mit einem Inbusschlüssel
• Fügen Sie den Monitorarm in den Basisschaft (Abb. H) ein, wobei seine
Aussparung nach hinten zeigt
• Fügen Sie die Stellschraube wieder ein und ziehen Sie sie fest, so dass
der Arm nicht mehr herausgehoben werden kann und bei 180° stoppt*
(*der Arm lässt sich nicht mehr über die hintere Tischkante hinaus schwenken)
• Fahren Sie mit dem Schritt „Befestigen der VESA-Halterung am
Monitor" in der Hauptanleitung für M2 fort
