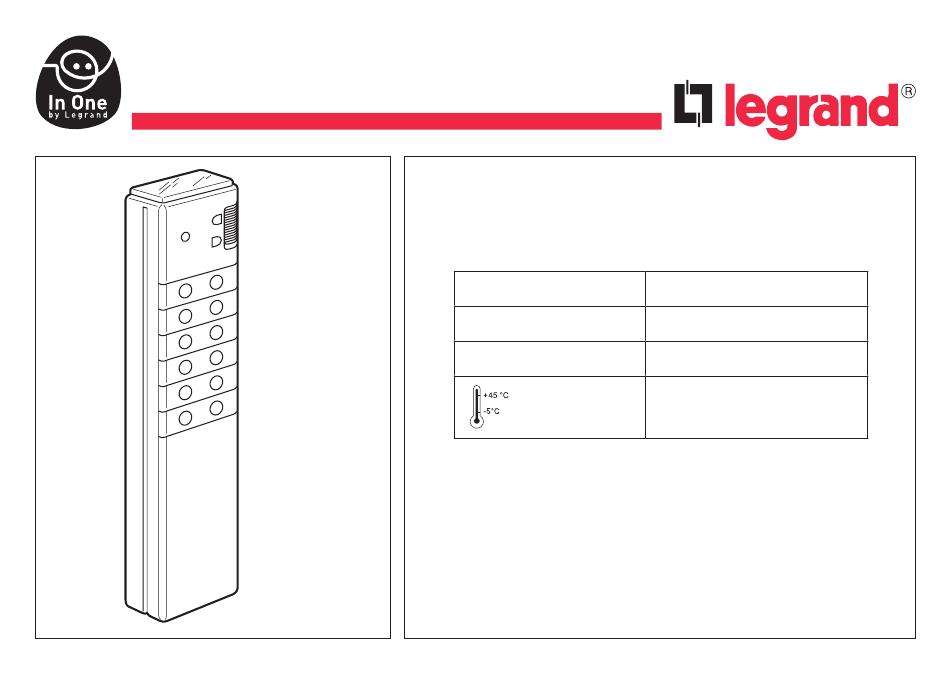

Fernsteuerung mit 24 Schaltstellungen
882 20
Technische Daten
Stromversorgung
Reichweite
Frequenz
Mit der Fernsteuerung können bis zu 12 Beleuchtungsgeräte im ON/
OFF-Betrieb durch kurzes Drücken oder im +/- Dimmbetrieb durch
langes Drücken sowie bis zu 24 unterschiedliche Szenarien gesteuert
werden.
25
9 V Alkali-Batterie 6F22
10 m
36 kHz
-5°C bis +45°C
Werbung
Verwandte Anleitungen für LEGRAND In One 882 20
Inhaltszusammenfassung für LEGRAND In One 882 20
- Seite 1 Fernsteuerung mit 24 Schaltstellungen 882 20 Technische Daten Stromversorgung 9 V Alkali-Batterie 6F22 Reichweite 10 m Frequenz 36 kHz -5°C bis +45°C Mit der Fernsteuerung können bis zu 12 Beleuchtungsgeräte im ON/ OFF-Betrieb durch kurzes Drücken oder im +/- Dimmbetrieb durch langes Drücken sowie bis zu 24 unterschiedliche Szenarien gesteuert werden.
- Seite 2 Beschreibung Wahltaste für Szenariengruppe: 1 -12 Kontroll-Leuchte 13 -24 für Signalabgabe / Learn-Leuchtanzeige Bereich für Kennzei- chnungsschilder Szenariotasten / Dimmen - Szenariotasten / Dimmen + LEARN-Taste...
- Seite 3 Beschreibung (Fortsetzung) Werkseinstellung Bei der Erstinbetriebnahme kann durch Drücken der Bedientasten der Fernsteuerung kein «In One by Dimm-Schalter Legrand» Gerät angesteuert werden.
- Seite 4 Funktionsweise Identifizierung der Beleuchtungspunkte oder Szenarien anhand der mitgelieferten Piktogramme, die auf der Geräterückseite angebracht werden können. Frontseite Rückseite...
- Seite 5 Funktionsweise (Fortsetzung) < 1 s > 1 s < 1 s > 1 s Szenario Dunkler Dimmen Szenario Heller Dimmen...
- Seite 6 Funktionsweise (Fortsetzung) Beispiel für die Erstellung eines Szenarios: Einschaltsteuerung des Dimm-Schalter (L1) über eine Fernsteuerung mit 24 Schaltstellungen (auf einer Taste links: Dimmen + und ON, auf einer Taste rechts: Dimmen - und OFF) Empfänger Dimm-Schalter Fernsteuerung mit 24 Schaltstellungen...
- Seite 7 Funktionsweise (Fortsetzung) Zeichenerklärung: Die Leuchtanzeige Die Leuchtanzeige Die Leuchtanzeige Die Leuchtanzeige erlischt blinkt langsam blinkt schnell blitzt Fernsteuerung LEARN- Empfänger LEARN- Leuchtanzeige Leuchtanzeige Das Szenario öffnen...
- Seite 8 Funktionsweise (Fortsetzung) Fernsteuerung LEARN- Empfänger LEARN- Leuchtanzeige Leuchtanzeige Um mehrere Geräte zu dem Szenario hinzuzufügen, für jeden Empfänger die Vorgänge wiederholen.
- Seite 9 Funktionsweise (Fortsetzung) Fernsteuerung LEARN- Empfänger LEARN- Leuchtanzeige Leuchtanzeige Das Szenario speichern Dann von neuem mit dem Einlernen der OFF-Taste des Dimmers über eine Taste rechts (Schritte 1 bis 5) beginnen Der Einlernvorgang ist beendet – das Ein-, Ausschalten und Dimmen von L1 können unterschiedslos über die Fernsteuerung mit 24 Schaltstellungen oder den Dimm-Schalter erfolgen.
- Seite 10 Funktionsweise (Fortsetzung) Löschen des Szenarios einer Bedientaste der Fernsteuerung mit 24 Schaltstellungen. Das Szenario 10 s ist gelöscht Löschen der Szenarien der Fernsteuerung mit 24 Schaltstellungen Rücksetzen auf die 10 s Werkseinstellung Die Fernsteuerung mit 24 Schaltstellungen besitzt zwei Szenariengruppen (1 bis 12 und 13 bis 24). Um das Gerät komplett in die Werkseinstellung zurückzusetzen, muss dieser Vorgang für jede der Positionen der Gruppenwahltaste durchgeführt werden.
- Seite 11 Funktionsweise (Fortsetzung) Fehler Ursache Fehlerbehebung Die Learn-Leuchtdiode leuchtet für 5 Der Einlernvorgang kann nicht Kompatible Geräte installieren. Sekunden auf. durchgeführt werden. Die Learn-Leuchtdiode leuchtet für 10 Die Anzahl der gespeicherten Sender Nicht benutzte Szenarien löschen. Sekunden auf. ist größer als 32. Beim Einlernen blinkt die Learn- Bei Nichtbetätigung wird der Den Einlernvorgang neu beginnen.
