DTM System FOCUS Bedienungsanleitung Seite 3

den Spannungsanschluss sollten die roten LED-Dioden (POWER) im Sender und Empfänger
leuchten. Danach soll an den Torsteuerungseingang das Steuerungssignal der Lichtschranke
(RX Klemme: 1,2 oder 2,3) angeschlossen werden. Es ist besonders zu beachten, welche
Steuerungsweise (NC oder NO) die Steuerungszentrale benötigt. Die Standardeinstellung in
der Torautomatik ist der Lichtschrankenbetrieb auf NC. Die LED-Leuchten sind gesteuert mit
der Spannung 24V AC/DC und nehmen insgesamt ca. 80mA. Die beiden LED-Leuchten sind
parallel anzuschließen.
Steuerungszentrale
-der maximale Durchmesser des Kabelbündels - 6mm
-empfohlen wird der Kabel Typ Twisted 4 x 2 x 0,5
Wird der Kabel unterirdisch installiert, ist ein
Gelkabel einzusetzen!

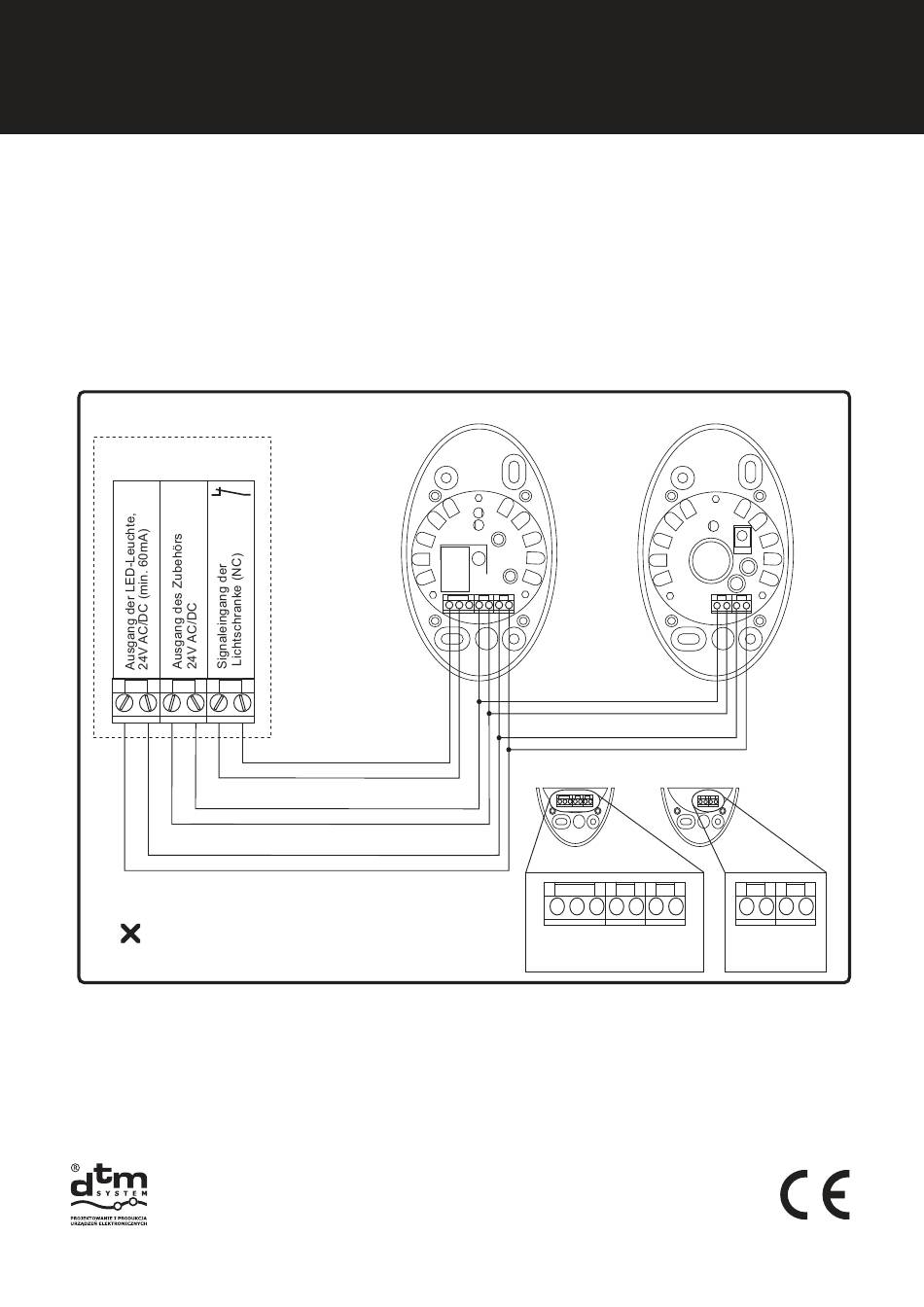

Abb. 3 Anschlussschema der Lichtschranke
DTM System spółka z ograniczoną odpowiedzialnością spółka komandytowa
ul. Brzeska 7, 85-145 Bydgoszcz, POLEN
tel./fax. (52) 340-15-83, 340-15-84
www.dtm.pl, dtm@dtm.pl
ANSCHLUSSSCHEMA
Empfänger - RX
Steuerungssignal
Spannung, die Polarisation ist egal
LED-L euchte , Polarisation ist egal
Empfänger - TX
Spannung
LED-Leuchte
Empfänger - RX Empfänger - TX
1 2 3 4 5 6 7
NC C NO 24V LED
AC/DC LEUCHTE
24V AC/DC
1 2 3 4
24V LED
AC/DC LEUCHTE
24V AC/DC
