lichtschranke FOCUS / FOCUS FLASH
1.Arbeitsprinzip.
Die Lichtschranke besteht aus einem Sender und einem Empfänger (Abb. 1). Aus dem
Sender wird ein Infrarotbündel gesendet, das eine für das menschliche Auge unsichtbare
Barriere bildet. Das Auftauchen eines Hindernisses (z.B. Fahrzeug) im Lichtschrankenbereich
wird von der Lichtschranke an die Steuerungszentrale gemeldet. Der Empfänger hat zwei
Relaisausgänge NC und NO. Die Lichtschranke ist bestimmt für Torsysteme als ein draußen
arbeitendesGerät.
2.Technische Daten.
Garantierte Reichweite
SpannungsversorgungSender / Empfänger 24VAC/DC
Stromentnahme desSenders
Spannungsversorgung der LED-Leuchte
Stromentnahme der LED-Leuchte
Betriebstemperatur (min. / max.)
AbmessungGehäuse (szer. x głęb. x wys.)
Montage
Relaisausgänge
3. Montage der Lichtschranke.
Damit die Lichtschranke gut funktioniert, ist der Sender und Empfänger auf der Höhe
von 40-60cm vom Boden zu befestigen. Die Entfernung zwischen dem Sender und Empfänger
sollte nicht kleiner als 1m sein. Sowohl der Sender als auch der Empfänger sind senkrecht zu
m o n t i e r e n . D i e M o n t a g e l e i s t e n u n d
Feuchtigkeitsabzugslöcher im Gehäuse sollten
sich im unteren Gehäuseteil befinden. Eine
entsprechende Einstellung des Senders und
Empfängers wird erleichtert durch eine RX-
D i o d e , d i e d a n n l e u c h t e t , w e n n d e r
Senderstrahl den Empfänger erreicht. Jedes
Gehäuse wird an der Montageoberfläche
montiert mithilfe von 2 (diagonal) oder 4
S c h r a u b e n a u s d e m S e t . U m d i e
Empfindlichkeit der Lichtschranke zu senken
(wichtig bei einer kleiner Entfernung des
Senders vom Empfänger), ist die Linse im
Sender zu demontieren.
DTM System spółka z ograniczoną odpowiedzialnością spółka komandytowa
ul. Brzeska 7, 85-145 Bydgoszcz, POLEN
tel./fax. (52) 340-15-83, 340-15-84
www.dtm.pl, dtm@dtm.pl
BEDIENUNGSANLEITUNG
1-15 m
2x 25 mA
24VAC/DC
2x 40mA
-20°C / +55°C
62x28x100mm
Aufputzgehäuse,ABS, IP54
NO / NC

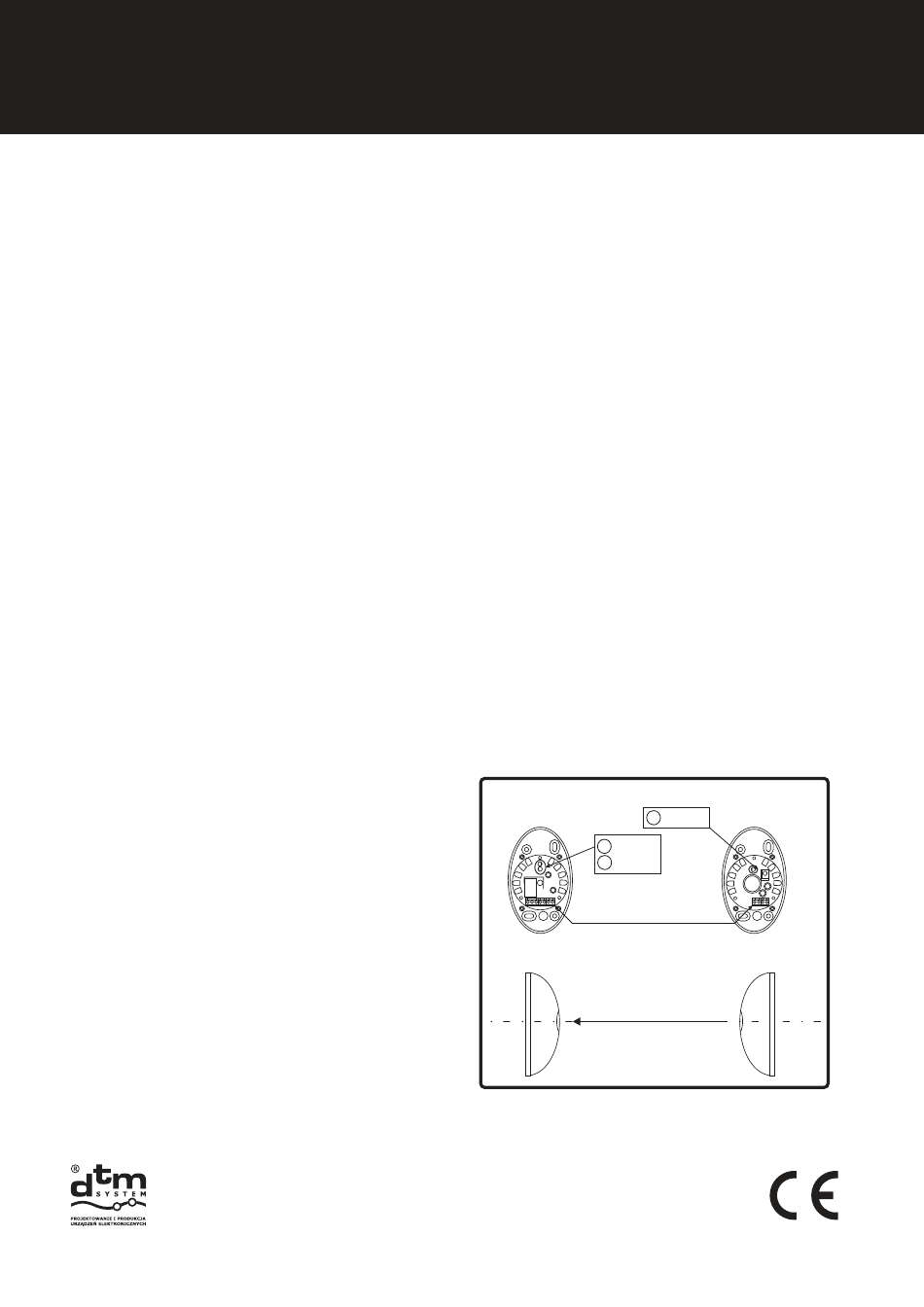

Abb. 1 Befestigung des Senders gegenüber
LED-Diode
Empfänger - RX
POWER
RX
POWER
LED-Diode
Anschlussleisten
RX
max 15 m.
min 1m.
dem Empfänger.
v.3.0
Empfänger - TX
TX
