DTM System FOCUS Bedienungsanleitung Seite 2
lichtschranke FOCUS / FOCUS FLASH
Es dürfen im Lichtschrankenbereich keine Spiegel oder Reflexbänder angebracht
werden. Zu beachten ist, dass die optischen Elemente des Senders/Empfängers
während der Montage nicht verschmutzt werden dürfen.

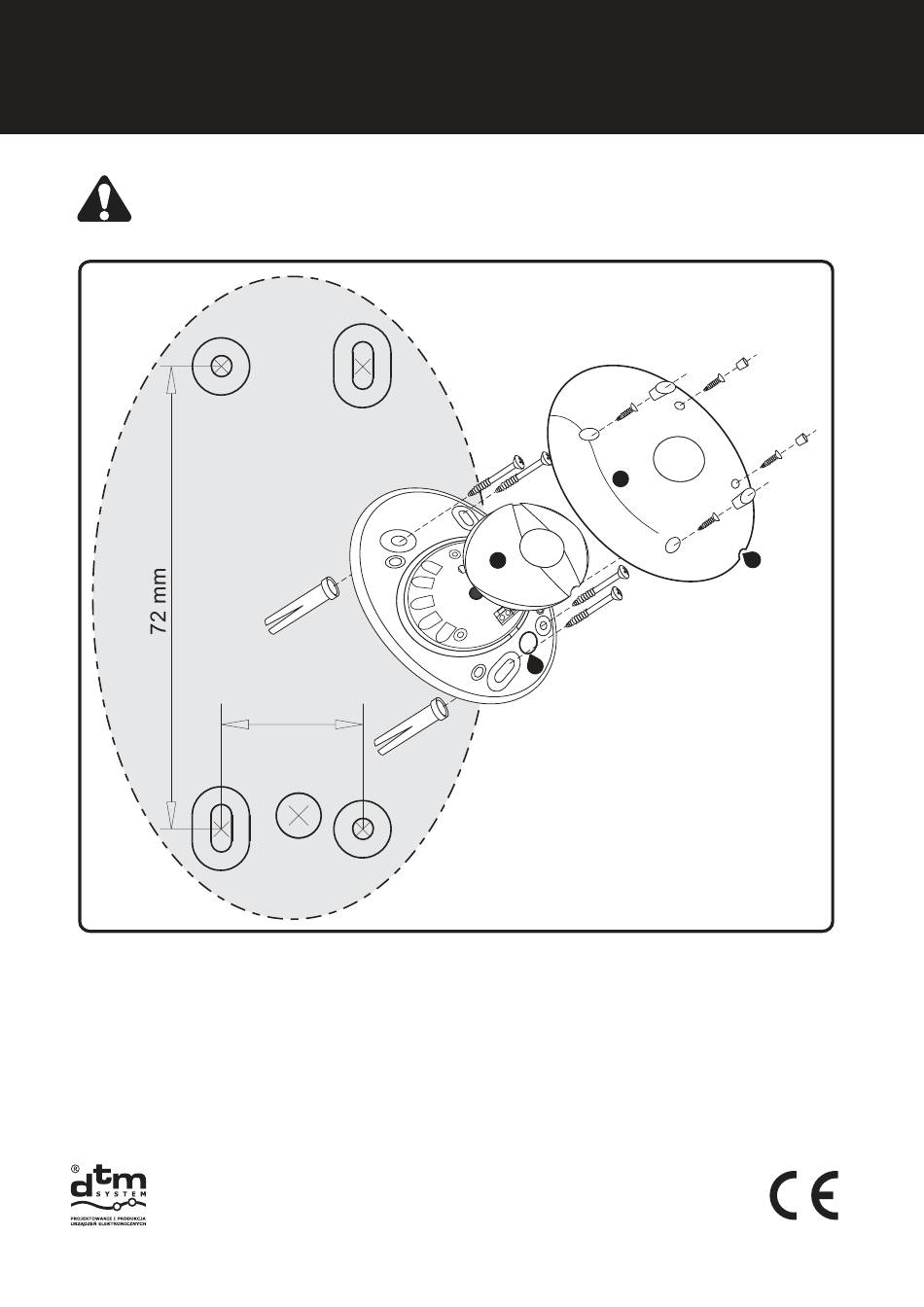

Abb.2 Abstand der Montagel cher - Ma stab 1:1, Montagezeichnung
4.Anschließen der Lichtschranke
Die Lichtschranke kann mit der Mehrheit der marktüblichen Torsteuerung
zusammenarbeiten. Es wird empfohlen, dass der Elektroanschluss und der Gesamtanschluss
von einer entsprechend qualifizierten Person durchgeführt wird. Die Anschlüsse sind
entsprechend der Abbildung Nr. 3 zu verbinden. Der erste Schritt ist das Finden der Klemmen
24V AC/DC (die Polarisation ist egal), die die Lichtschranke versorgen und sich in der
Torsteuerung befinden und der Spannungsanschluss an den Sender und Empfänger. Durch
