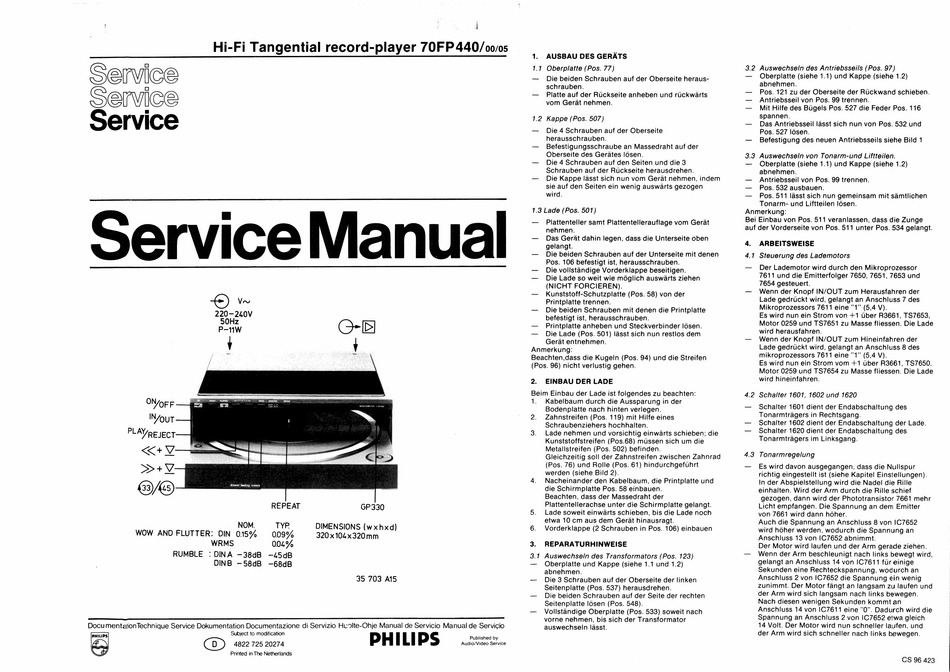

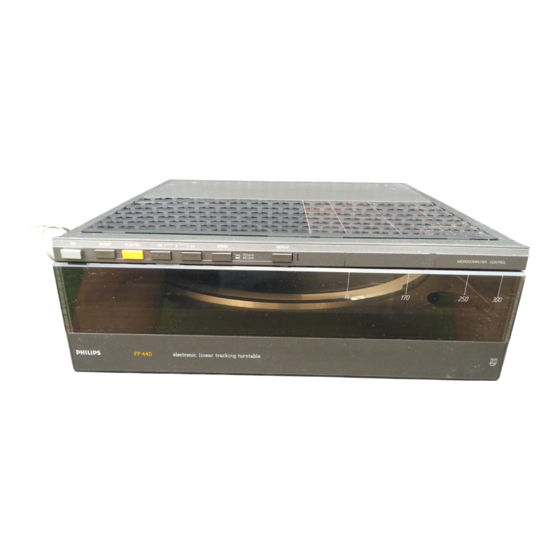

Hi-Fi Tangential record-player 70FP440/oo/0s
Service
Service
Service
WOW AND FLUTTER: DIN 015%
RUMBLE
: DINA —38dB
DINB —58dB
1.
AUSBAU DES GERATS
1.1
Oberplatte (Pos. 77)
—
Die beiden Schrauben auf der Oberseite heraus-
schrauben.
—
Platte auf der Ruckseite anheben und ruckwarts
vom Gerat nehmen.
1.2 Kappe (Pos. 507)
—
Die 4 Schrauben auf der Oberseite
herausschrauben.
—
Befestigungsschraube an Massedraht auf der
Oberseite des Gerates ldsen.
—
Die 4 Schrauben auf den Seiten und die 3
Schrauben auf der Ruckseite herausdrehen.
—
Die Kappe lasst sich nun vom Gerat nehmen, indem
sie auf den Seiten ein wenig auswarts gezogen
wird.
1.3 Lade (Pos. 507)
Gleichzeitig soll der Zahnstreifen zwischen Zahnrad
(Pos. 76) und Rolle (Pos. 61) hindurchgefuhrt
werden (siehe Bild 2).
4.
Nacheinander den Kabelbaum, die Printplatte und
die Schirmplatte Pos. 58 einbauen.
Beachten, dass der Massedraht der
Plattentellerachse unter die Schirmplatte gelangt.
5.
Lade soweit einwarts schieben, bis die Lade noch
etwa 10 cm aus dem Gerat hinausragt.
6.
Vorderklappe (2 Schrauben in Pos. 106) einbauen
3.
REPARATURHINWEISE
3.1 Auswechseln des Transformators (Pos. 123)
—
Oberplatte und Kappe (siehe 1.1 und 1.2)
abnehmen.
—
Die 3 Schrauben auf der Oberseite der linken
Seitenplatte (Pos. 537) herausdrehen.
—
Die beiden Schrauben auf der Seite der rechten
Seitenplatte losen (Pos. 548).
—
Vollstandige Oberplatte (Pos. 533) soweit nach
vorne nehmen, bis sich der Transformator
3.2 Auswechseln des Antriebsseils (Pos. 97)
Oberplatte (siehe 1.1) und Kappe (siehe 1.2)
abnehmen.
Pos. 121 zu der Oberseite der Ruckwand schieben.
Antriebsseil von Pos. 99 trennen.
Mit Hilfe des Bugels Pos. 527 die Feder Pos. 116
spannen.
Das Antriebsseil lasst sich nun von Pos. 532 und
Pos.
527 losen.
Befestigung des neuen Antriebsseils siehe Bild 1
Auswechseln von Tonarm-und Liftteilen.
Oberplatte (siehe 1.1) und Kappe (siehe 1.2)
abnehmen.
Antriebsseil von Pos. 99 trennen.
Pos. 532 ausbauen.
Pos. 511 lasst sich nun gemeinsam mit samtlichen
Tonarm- und Liftteilen l6sen.
Anmerkung:
Es wird davon ausgegangen, dass die Nullspur
richtig eingestellt ist (siehe Kapitel Einstellungen).
ln der Abspielstellung wird die Nadel die Rille
einhalten. Wird der Arm durch die Rille schief
gezogen, dann wird der Phototransistor 7661 mehr
Licht empfangen. Die Spannung an dem Emitter
von 7661 wird dann hoher.
Auch die Spannung an Anschluss 8 von IC7652
wird hoher werden, wodurch die Spannung an
Anschluss 13 von IC7652 abnimmt.
Der Motor wird laufen und der Arm gerade ziehen.
Wenn der Arm beschleunigt nach links bewegt wird,
gelangt an Anschluss 14 von IC7611 fur einige
Sekunden eine Rechteckspannung, wodurch an
Anschluss 2 von IC7652 die Spannung ein wenig
zunimmt. Der Motor fangt an langsam zu laufen und
der Arm wird sich langsam nach links bewegen.
Nach diesen wenigen Sekunden kommt an
Anschluss 14 von IC7611 eine '0". Dadurch wird die
Spannung an Anschluss 2 von IC7652 etwa gleich
14 Volt. Der Motor wird nun schneller laufen, und
Docu mentationTechnique Service Dokumentation Documentazione di Servizio Huslte-Ohje Manual de Servicio Manual de Servicio
auswechseln |asst.
Printed in The Netherlands
der Arm wird sich schneller nach links bewegen.
CS 96 423
