ECO-WORTHY ECOMPPT60A Installations- Und Bedienungsanleitung

12v/24v/36v/48v mppt solarladeregler
Vorschau ausblenden
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
ERROR
PV
BAT
LOAD
12V/24V/36V/48V MPPT

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ECO-WORTHY ECOMPPT60A

Inhaltszusammenfassung für ECO-WORTHY ECOMPPT60A

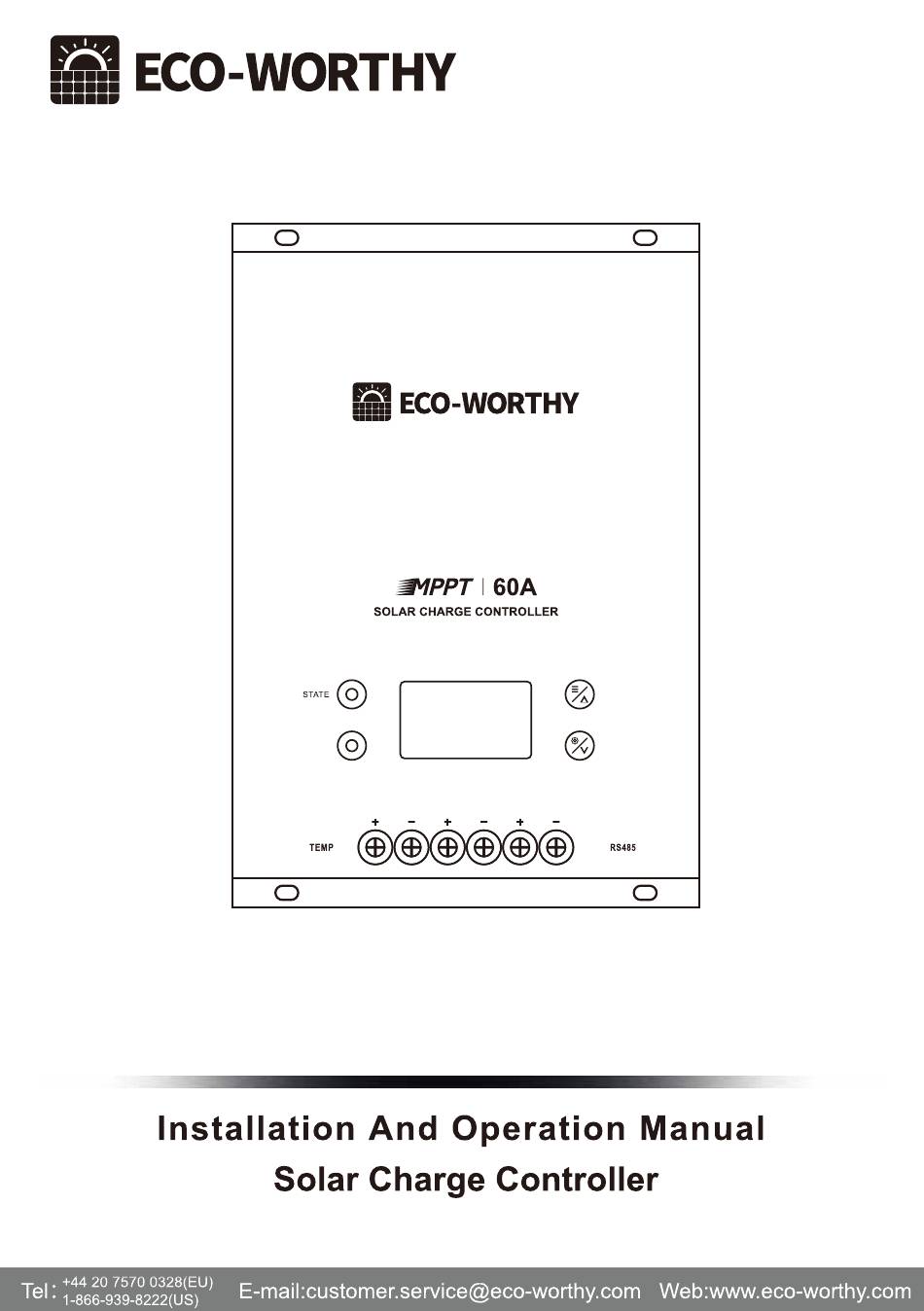

  • Seite 1 ERROR LOAD 12V/24V/36V/48V MPPT...

  • Seite 27: Installations- Und Bedienungsanleitung Solarladeregler

    ERROR LOAD 12V/24V/36V/48V MPPT Installations- und Bedienungsanleitung Solarladeregler...
  • Seite 28 Größe Model 9.45 6.63 2.56 ECOMPPT60A Leistungsbeschreibung: ECOMPPT60A Modell Maximale PV offen 150V Schaltungsspannung * 780W 1560W Nenneingang- sleistung ** 2340W 3120W Maximale Batterie Ladestrom Nennlaststrom * Die Spannung der PV-Anlage darf diesen Grenzwert nicht überschreiten. * Diese Leistungsgrenzen beziehen sich auf die maximale Leistung, die der MPPT-Controller verarbeiten kann.
  • Seite 29 Inhalt 1.0 Wichtige Sicherheitshinweise ..........1 2.0 Produkteinführung .............4 2.1 Feature-Illustration .............4 2.2 Optionales Zubehör ...........5 3.0 Installationsanleitung ............6 3.1 Installationsvorkehrungen ..........6 3.2 Installationsschritte ............7 4.0 Funktionsweise und Bedienungsanleitung .........9 4.1 Die Maximal-Power-Point-Tracking-Technologie ....9 4.2 Ladezustand und Parameter ........10 4.3 Laststeuerung ..............11 4,4 LED-Anzeigen .............13...

  • Seite 30: Wichtige Sicherheitshinweise

    1.0 Wichtige Sicherheitshinweise Es wird empfohlen, dieses Handbuch aufzubewahren. Dieses Handbuch enthält wichtige Sicherheits-, Installations- und Bedienungsanleitungen für den MPPT-Solarregler. Die folgenden Symbole werden in diesem Handbuch verwendet, um potenziell gefährliche Bedingungen anzuzeigen oder wichtige Sicherheitshinweise zu kennzeichnen: Warnung: Weist auf eine potenziell gefährliche Situation hin. Seien Sie vorsichtig, wenn Sie verwandte Vorgänge ausführen.

  • Seite 31: Sicherheitsvorkehrungen Für Die Installation

    Sicherheitsvorkehrungen für die Installation Warnung: Es gibt kein GFDI (Ground Fault Detection Device) im Controller ● Installieren Sie MPPT in Innenräumen. Verhindern Sie den Kontakt mit Komponenten und lassen Sie kein Wasser in den Controller eindringen. ● Installieren Sie den MPPT an einem Ort, der versehentlich nicht leicht zugänglich ist. MPPT-Kühlkörper können während des Betriebs sehr heiß...
  • Seite 32 WARNUNG: Batterien können ein Risiko für elektrischen Schlag oder Verbrennung aufgrund von hohem Kurzschlussstrom, Brand oder Explosion von Abgasen darstellen. Befolgen Sie die richtigen Vorsichtsmaßnahmen. ACHTUNG: Explosionsgefahr. Batterien müssen ordnungsgemäß entsorgt werden. Entsorgen Sie Batterien nicht bei einem Feuer. Informationen zu den Anforderungen finden Sie in den örtlichen Vorschriften oder Codes.

  • Seite 33: Produkteinführung

    ● Wenn Batteriesäure mit der Haut in Berührung kommt, mit Wasser und Seife waschen. Wenn Säure die Augen berührt, spülen Sie mit frischem Wasser und suchen Sie einen Arzt auf. ● Bevor Sie mit dem Laden der Blei-Säure-Batterie beginnen, stellen Sie sicher, dass der Elektrolytstand der Batterie korrekt ist.

  • Seite 34: Optionales Zubehör

    2.2 Optionales Zubehör Das folgende Zubehör kann separat bei autorisierten Händlern erworben werden: MH-M80 (Messgerät) Digitale Fernmessgeräte zeigen die Arbeitsinformationen des Systems an. Die Informationen werden auf dem OLED-Display angezeigt und die Parameter des Controllers können einfach eingestellt werden. Es kann an der Wand oder nahe der Oberfläche von Eisenmaterial mit der Montagehalterung (Zubehör) montiert werden.

  • Seite 35: Installationsvorkehrungen

    3.0 Installationsanweisungen 3.1 Installationsvorkehrungen ● Bitte lesen Sie den gesamten Installationsabschnitt durch, bevor Sie mit der Installation begin- nen. ● Seien Sie sehr vorsichtig bei der Verwendung von Batterien. Tragen Sie eine Schutzbrille und verwenden Sie frisches Wasser, um jeden Kontakt mit Batteriesäure zu waschen und zu reinigen.

  • Seite 36: Installationsschritte

    3.2 Installationsschritte Überprüfen Sie den Controller auf Transportschäden. Nicht direkt auf brennbaren Oberflächen installieren, da der Heizkörper unter bestimmten Betriebsbedingungen heiß werden kann. Um Platz für den Luftstrom zu gewährleisten, lassen Sie mindestens 30 cm (12 Zoll) über und unter dem Controller und 50 mm (2 Zoll) auf beiden Seiten.
  • Seite 37 Schritt 5: Befestigen Sie den Controller an der Wand Richten Sie die Befestigungslöcher des Controllers mit den in Schritt 4 hergestellten Montagelöchern aus, verwenden Sie M4-Gewindeschrauben, um den Controller an der Installa- tionswand zu befestigen, und ziehen Sie die Schrauben fest. Schritt 6: Einschalten und Ausführen Überprüfen Sie, ob das Solarpanel und die Batterie in normalem Zustand sind, überprüfen Sie, ob die Eingangs- und Ausgangskabel korrekt angeschlossen sind, schalten Sie dann zuerst die...

  • Seite 38: Funktionsweise Und Bedienungsanleitung

    4.0 Funktionsweise und Bedienungsanleitung 4.1 Die Maximal-Power-Point-Tracking-Technologie Leistung ist gleich dem Produkt aus Spannung und Strom. Die folgende Gleichung gilt *: (1) Eingangsleistung von MPPT = Ausgangsleistung von MPPT (2) Eingangsspannung × Eingangsstrom = Ausgangsspannung × Ausgangsstrom * Geht von einem Umwandlungswirkungsgrad von 100% aus und ignoriert Leitungsverluste und Energieumwandlungsverluste.

  • Seite 39: Ladezustand Und Parameter

    4.2 Ladezustand und Parameter Der Controller lädt die Blei-Säure-Batterie Der MPPT-Controller verfügt über einen 4-stufigen Batterieladealgorithmus zum schnellen, effizienten und sicheren Laden von Blei-Säure-Batterien. 1 - CC-Zustand (Konstantstromladung): Schnellladephase - FAST 2 - CV-Zustand (Konstantspannungsladung): geregelte Ladephase - KEEP 3 - CF-Status (Float Charging): Verhindert, dass die Batterie für längere Zeit überladen wird. Und den Verlust der Selbstentladung ausgleichen.
  • Seite 40 The charging parameters of commonly used lithium-ion batteries. Sätti- Entladeab- Standardspan- Abschaltspan- Batterietyp gungsspan- schaltspan- nung nung nung nung LiFePO4-12V (4 Strings 10.8V 12.4V 12.8V 14.4V Lithiumeisenphosphat) LiFePO4-24V (8 Strings 21.6V 24.8V 25.6V 28.8V Lithiumeisenphosphat) LiFePO4-48V (15 Strings 40.5V 46.5V Lithiumeisenphosphat) Ternär-12V (3 Strings 9.6V...

  • Seite 41: Laststeuerung

    Kurzbeschreibung der Laststeuerung: Schließen Sie nicht mehrere MPPT-Lastausgänge parallel an Stromversorgungs-DC-Lasten an, die je nach verwendetem MPPT-Modell mehr als 30 A Strom verbrauchen. Seien Sie vorsichtig, wenn Sie Lastklemmen mit bestimmten Polaritäten an Controller anschließen. Verpolungsanschlüsse können die Last beschädigen. Achten Sie darauf, die Lastverbindung vor dem Einschalten sorgfältig zu überprüfen.

  • Seite 42: Led-Anzeigen

    Achtung: Auf dem Bedienfeld kann nur der normale ON/normal OFF Modus eingestellt werden. Andere Modi müssen über weiteres optionales Zubehör eingestellt werden. Achtung: Bitte beachten Sie Abschnitt 4.5 für die Einstellung des normalen Ein-/Aus-Modus 4.4 LED-Anzeigen Grün: Zeigt den Ladestatus an. Wenn es schnell blinkt, bedeutet dies, dass es sich im Schnellla- dezustand (CC-Modus) befindet.
  • Seite 43 Batteriesystem, Last, Anzeige des Alarmstatusanzeige Ladestatus Echtzeit-Datenanzeige Anzeige des Batterietyps...
  • Seite 44 Drücken Sie OK Halten Sie die Taste OK 3 Sekunden lang gedrückt. Halten Sie die Taste Drücken Sie die Taste OK/S, um den Parameter OK 3 Sekunden lang auszuwählen, drücken Sie lange die Taste OK 3S, gedrückt. um die Einstellungen zu speichern, drücken Sie lange die Taste S für 3S, um die Bearbeitung zu beenden.

  • Seite 45: Häufige Fehler Und Handhabung

    5.0 Häufige Fehler und Handhabung WARNUNG: Gefahr eines elektrischen Schlags. Ein- und Ausgänge sind nicht galvanisch getrennt und können mit gefährlichen Solar- spannungen unter Strom gesetzt werden. Unter bestimmten Fehlerbedingungen kann der Akku überladen werden. Testen Sie vor dem Kontakt die Impedanz zwischen allen Klemmen und der Erde.

  • Seite 46: Spezifikation

    6.0 Spezifikation ECOMPPT60A MPPT-Effizienz ≥99,5% Statischer Leerlaufverlust 0.5W ~ 1.2W Produkt- kategorie Systemspannung Auto Kühlmethode Lüfterkühlung PV Maximale Leerlaufspannung (VOC) 150 VDC Schalten Sie die Ladespannungsstelle ein. 3V höher als Batteriespannung Eingang Niederspannungsschutzpunkt 2V höher als die aktuelle Batteriespannung Eingangsüberspannungsschutzpunkt...
  • Seite 47 Schutzfunktion Anti-Reverse-Verbindungsschutz - Batterieende und Photovoltaik-Array-Ende Kurzschluss der Photovoltaikanlage Interne Übertemperatur - Reduzierter Stromverbrauch Lastkurzschlussschutz Lastüberstromschutz Temperaturgrenze des Kühlkörpers Über- und Unterspannungsschutz Schutz vor Batterieabfall Kabelspezifikationstabelle 2% Spannungsabfalldiagramme für 75 °C Kupferlitzen 1-Wege-Drahtabstand (Fuß), 12-Volt-System Drahtgröße (AWG) 2/0* 22.4 24.4 26.9 29.9 33.6...
  • Seite 48 2% Spannungsabfalldiagramme für 75 °C Vollkupferdraht 1-Wege-Drahtabstand (Fuß), 12-Volt-System Drahtgröße (AWG) 27.8 30.3 33.4 37.1 41.7 47.7 55.6 66.7 83.4 2/0* 22.1 24.1 26.5 29.4 33.1 37.8 44.1 53.0 66.2 1/0* 13.9 15.1 16.6 18.5 20.8 23.8 27.7 33.3 41.6 10.5 11.6 13.1...

  • Seite 49: Anzahl Der Pv-Module In Der Serienreferenztabelle

    RJ45-Port-Definitionen Stecknadel Funktion RS485-A RS485-B Anzahl der PV-Module in der Serienreferenztabelle Voc * N = PV-Eingang ＜ 150dc Voc<23V Voc<31V Voc<34V Voc<38V Voc<46V Voc<62V Sys- tem- span- Maxi- Opti- Maxi- Opti- Maxi- Opti- Maxi- Opti- Maxi- Opti- Maxi- Opti- nung Voc * N = PV-Eingang ＜...
  • Seite 50 Effizienz MPPT-Umwandlungseffizienz-12Volt-System Outout-Leistung (Watt) MPPT-Umwandlungseffizienz-24Volt-System Outout-Leistung (Watt)
  • Seite 51 MPPT-Umwandlungseffizienz-36Volt-System Outout-Leistung (Watt) MPPT-Umwandlungseffizienz-48Volt-System Outout-Leistung (Watt)
