Nebeln:
•
Drucktaste "Fog ON" betätigen - Gerät nebelt.
•
Drucktaste "Fog OFF" betätigen - Nebel stoppt.
•
Die Drucktasten sind an der Seite des Schaltkastens (6) in Richtung des Vergasers (7) angebracht.
Geräte-Stopp
•
Bedienvorschriften (3) und (4) gemäß der Bedienungsanleitung Swingfog SN 50.
•
Der Wirkstofftank wird automatisch dekomprimiert.
Das Gerät ist mit einer elektromagnetischen Wirkstoff-Schnellabschaltung (8) ausgerüstet.
Bei einem plötzlichen Gerätestopp (z.B. durch Benzinmangel oder Fehlbedienung bzw. Fehlfunktion)
schaltet die Nebelfunktion sofort automatisch ab.
Bei mobilem oder stationärem Einsatz ist das Gerät waagerecht und kippsicher zu positionieren.
Wärmeführende Teile nicht berühren.
Die Funktionen "Fog ON" und "Fog OFF" können auch über eine Fernbedienung (9) (Sonderzubehör)
betätigt werden.

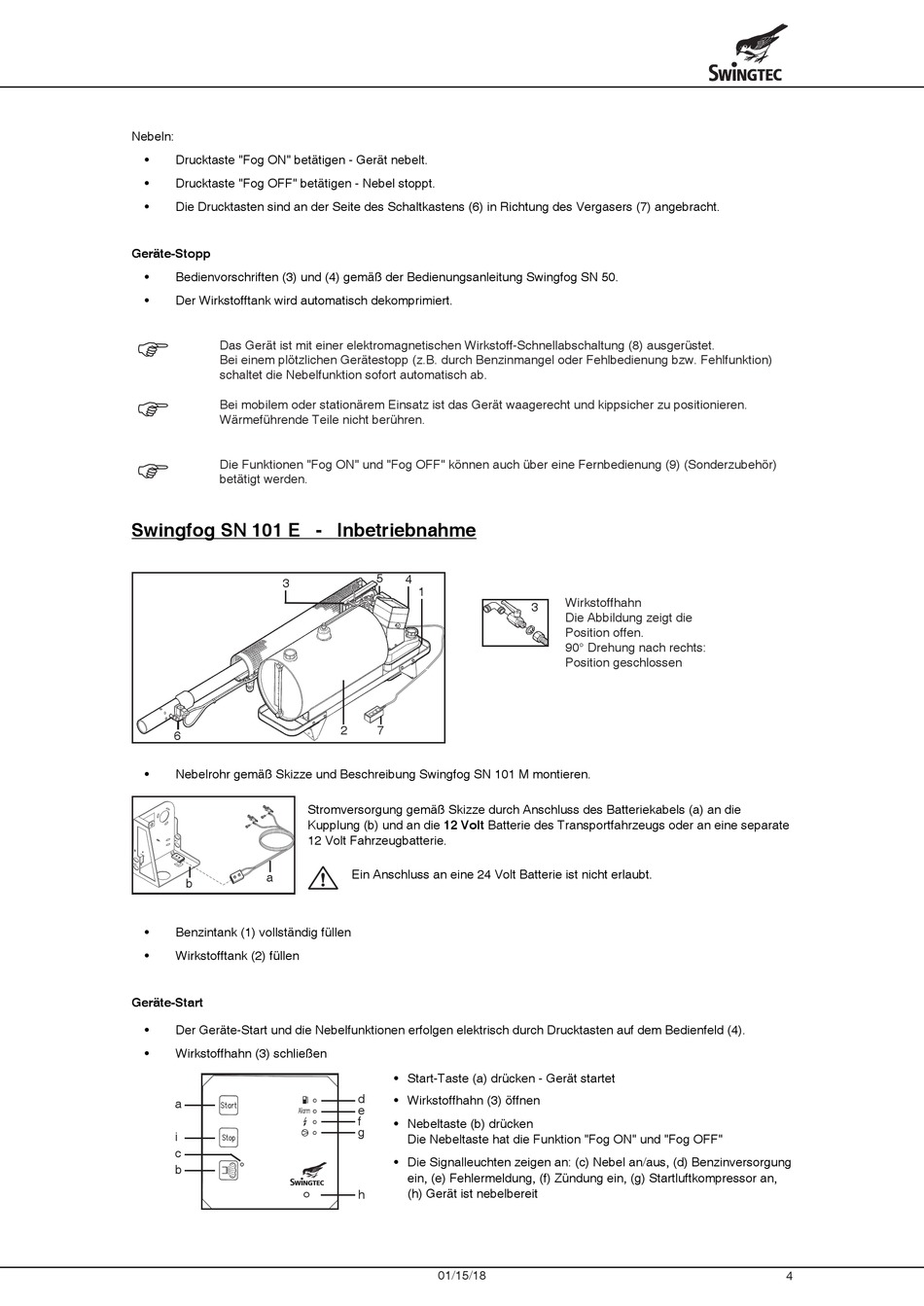

Swingfog SN 101 E - Inbetriebnahme
3
6
•
Nebelrohr gemäß Skizze und Beschreibung Swingfog SN 101 M montieren.
a
b
•
Benzintank (1) vollständig füllen
•
Wirkstofftank (2) füllen
Geräte-Start
•
Der Geräte-Start und die Nebelfunktionen erfolgen elektrisch durch Drucktasten auf dem Bedienfeld (4).
•
Wirkstoffhahn (3) schließen
a
i
c
b
5
4
1
2
7
Stromversorgung gemäß Skizze durch Anschluss des Batteriekabels (a) an die
Kupplung (b) und an die 12 Volt Batterie des Transportfahrzeugs oder an eine separate
12 Volt Fahrzeugbatterie.
Ein Anschluss an eine 24 Volt Batterie ist nicht erlaubt.
• Start-Taste (a) drücken - Gerät startet
d
• Wirkstoffhahn (3) öffnen
e
f
• Nebeltaste (b) drücken
g
Die Nebeltaste hat die Funktion "Fog ON" und "Fog OFF"
• Die Signalleuchten zeigen an: (c) Nebel an/aus, (d) Benzinversorgung
ein, (e) Fehlermeldung, (f) Zündung ein, (g) Startluftkompressor an,
(h) Gerät ist nebelbereit
h
01/15/18
Wirkstoffhahn
3
Die Abbildung zeigt die
Position offen.
90° Drehung nach rechts:
Position geschlossen
4
