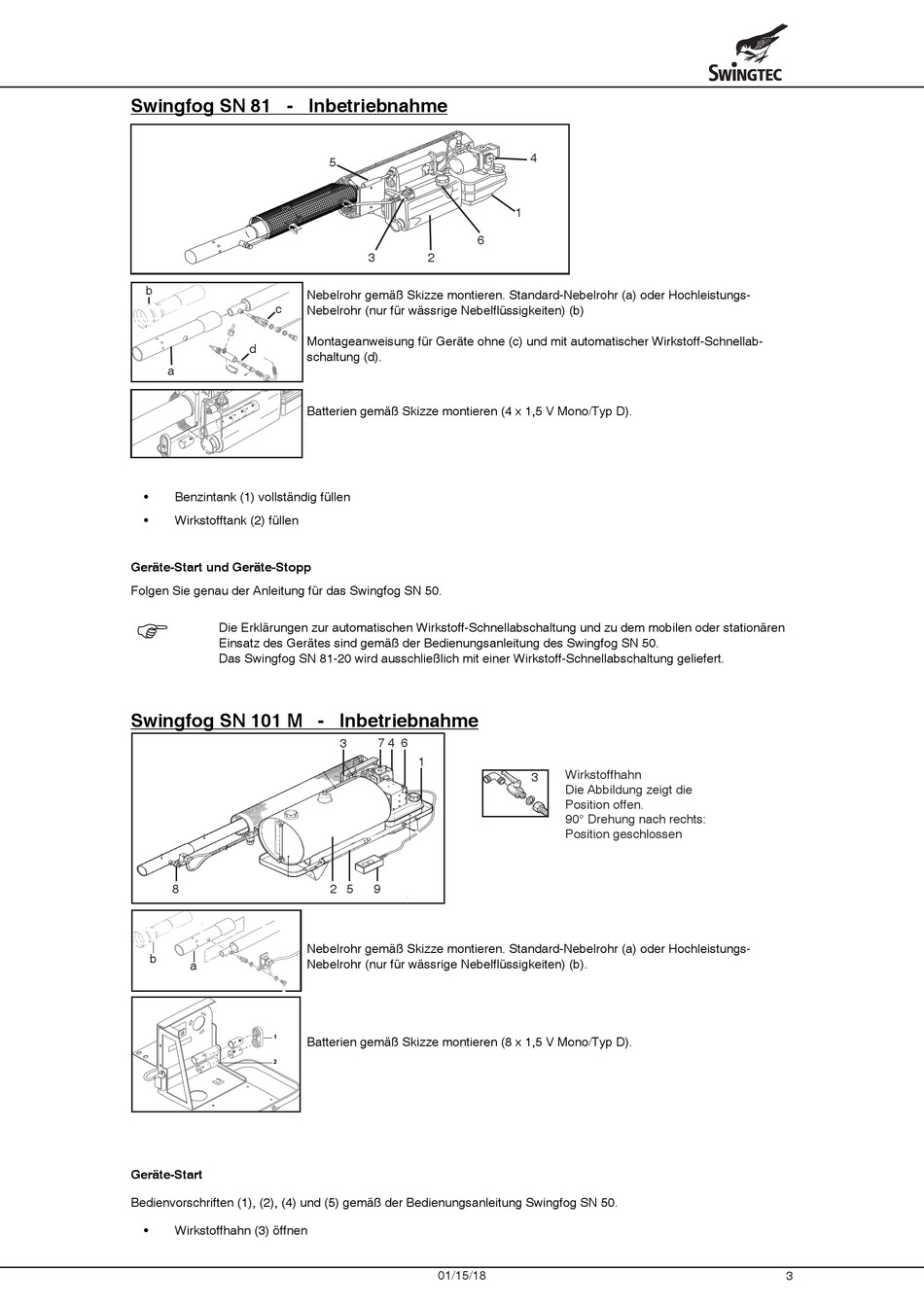

Swingfog SN 81 - Inbetriebnahme
b
c
d
a
•
Benzintank (1) vollständig füllen
•
Wirkstofftank (2) füllen
Geräte-Start und Geräte-Stopp
Folgen Sie genau der Anleitung für das Swingfog SN 50.
Die Erklärungen zur automatischen Wirkstoff-Schnellabschaltung und zu dem mobilen oder stationären
Einsatz des Gerätes sind gemäß der Bedienungsanleitung des Swingfog SN 50.
Das Swingfog SN 81-20 wird ausschließlich mit einer Wirkstoff-Schnellabschaltung geliefert.
Swingfog SN 101 M - Inbetriebnahme
8
b
a
1
2
Geräte-Start
Bedienvorschriften (1), (2), (4) und (5) gemäß der Bedienungsanleitung Swingfog SN 50.
•
Wirkstoffhahn (3) öffnen
5
6
3
2
Nebelrohr gemäß Skizze montieren. Standard-Nebelrohr (a) oder Hochleistungs-
Nebelrohr (nur für wässrige Nebelflüssigkeiten) (b)
Montageanweisung für Geräte ohne (c) und mit automatischer Wirkstoff-Schnellab-
schaltung (d).
Batterien gemäß Skizze montieren (4 x 1,5 V Mono/Typ D).
7
4
6
3
1
2
5
9
Nebelrohr gemäß Skizze montieren. Standard-Nebelrohr (a) oder Hochleistungs-
Nebelrohr (nur für wässrige Nebelflüssigkeiten) (b).
Batterien gemäß Skizze montieren (8 x 1,5 V Mono/Typ D).
01/15/18
4
1
Wirkstoffhahn
3
Die Abbildung zeigt die
Position offen.
90° Drehung nach rechts:
Position geschlossen
3
