ALC-AD
1–10V analogue dimming, ceiling, photocell switch
1-10 V analoges Dimmen, Decke, Lichtschrankenschalter
Regulación analógica 1-10V, para techo, conmutador fotoeléctrico
Obscurecimento luminoso analógico 1-10V, teto, interruptor de fotocélulas
Gradation analogique 1-10V, limite, interrupteur photoélectrique
Interruttore a fotocellula con dimming analogico da 1 a 10 V, da soffitto
Fotocelschakelaar, 1–10 V analoge dimming, plafond
Dimensions (mm) | Abmessungen (mm) | Dimensiones (mm) | Dimensões (mm) | Dimensioni (mm) |
Dimensies (mm)
Downloads and Videos | Downloads und Videos | Descargas y Videos | Descargas e Videos |
Téléchargements & Vidéos | Downloads e Video | Downloads en Video's
EN
be installed by a qualified
electrician in accordance with
the latest edition of the IEE
wiring regulations.
DE
ausschließlich von qualifizierten
Elektrofachkräften zu
installieren.
ES
cualificado debe instalar este
dispositivo.
4
76
WD482 Issue 2 Installation Guide
Warning | Warnung | Advertencia |
Aviso | Attention | Attenzione |
Waarschuwing
PT
This device should
qualificado deve instalar este
dispositivo.
FR
qualifié peut installer ce
Dieses Gerät ist
dispositif.
IT
essere installato da un
elettricista qualificato.
Sólo un electricista
NL
worden geïnstalleerd door een
gekwalificeerde elektricien.
65
cpelectronics.co.uk/cp/482
ALC-AD
Somente um eletricista
Seul un électricien
Il dispositivo deve
Dit apparaat moet
Werbung
Verwandte Anleitungen für CP Electronics ALC-AD
Inhaltszusammenfassung für CP Electronics ALC-AD

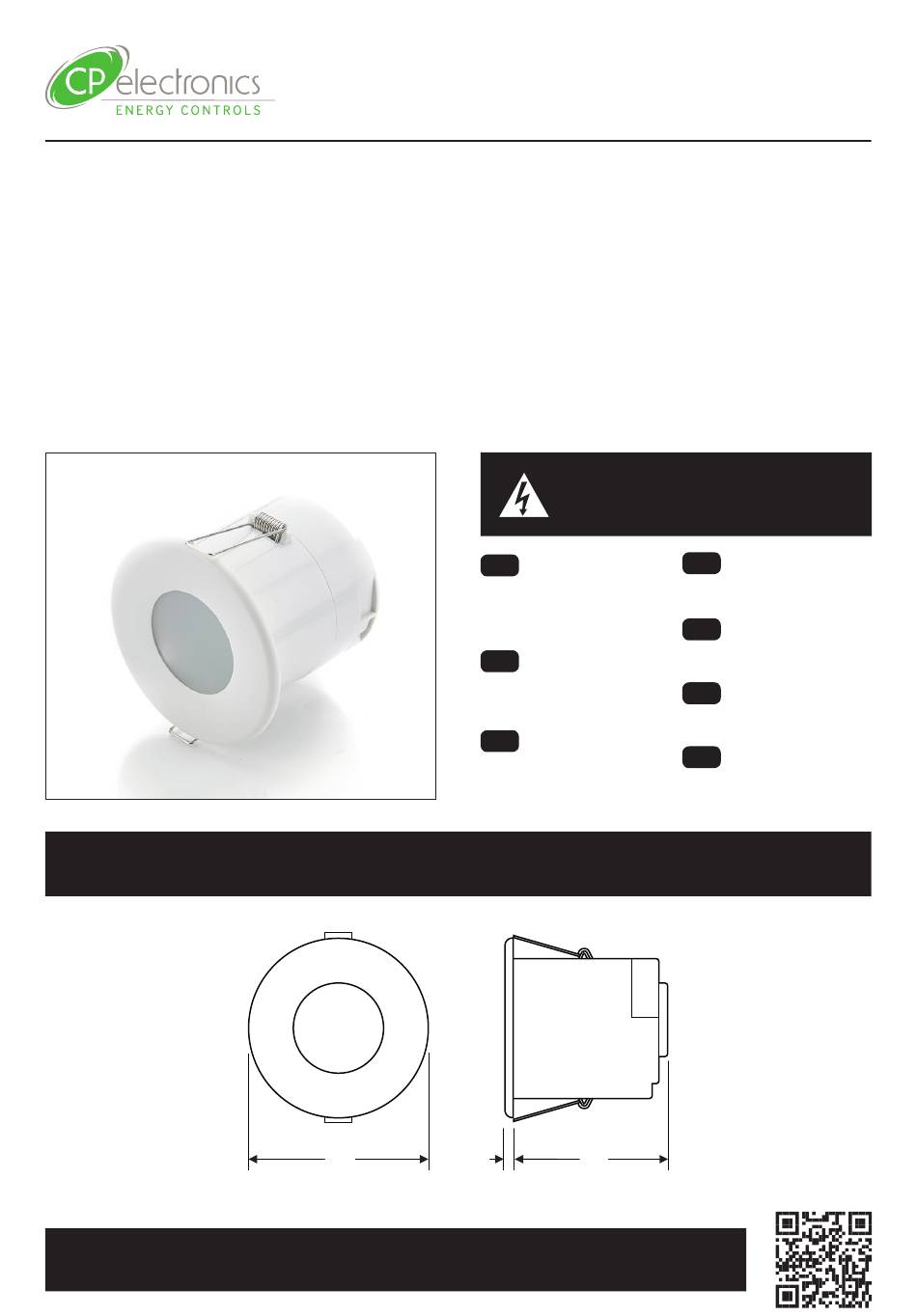

- Seite 1 WD482 Issue 2 Installation Guide ALC-AD ALC-AD 1–10V analogue dimming, ceiling, photocell switch 1-10 V analoges Dimmen, Decke, Lichtschrankenschalter Regulación analógica 1-10V, para techo, conmutador fotoeléctrico Obscurecimento luminoso analógico 1-10V, teto, interruptor de fotocélulas Gradation analogique 1-10V, limite, interrupteur photoélectrique Interruttore a fotocellula con dimming analogico da 1 a 10 V, da soffitto Fotocelschakelaar, 1–10 V analoge dimming, plafond...
