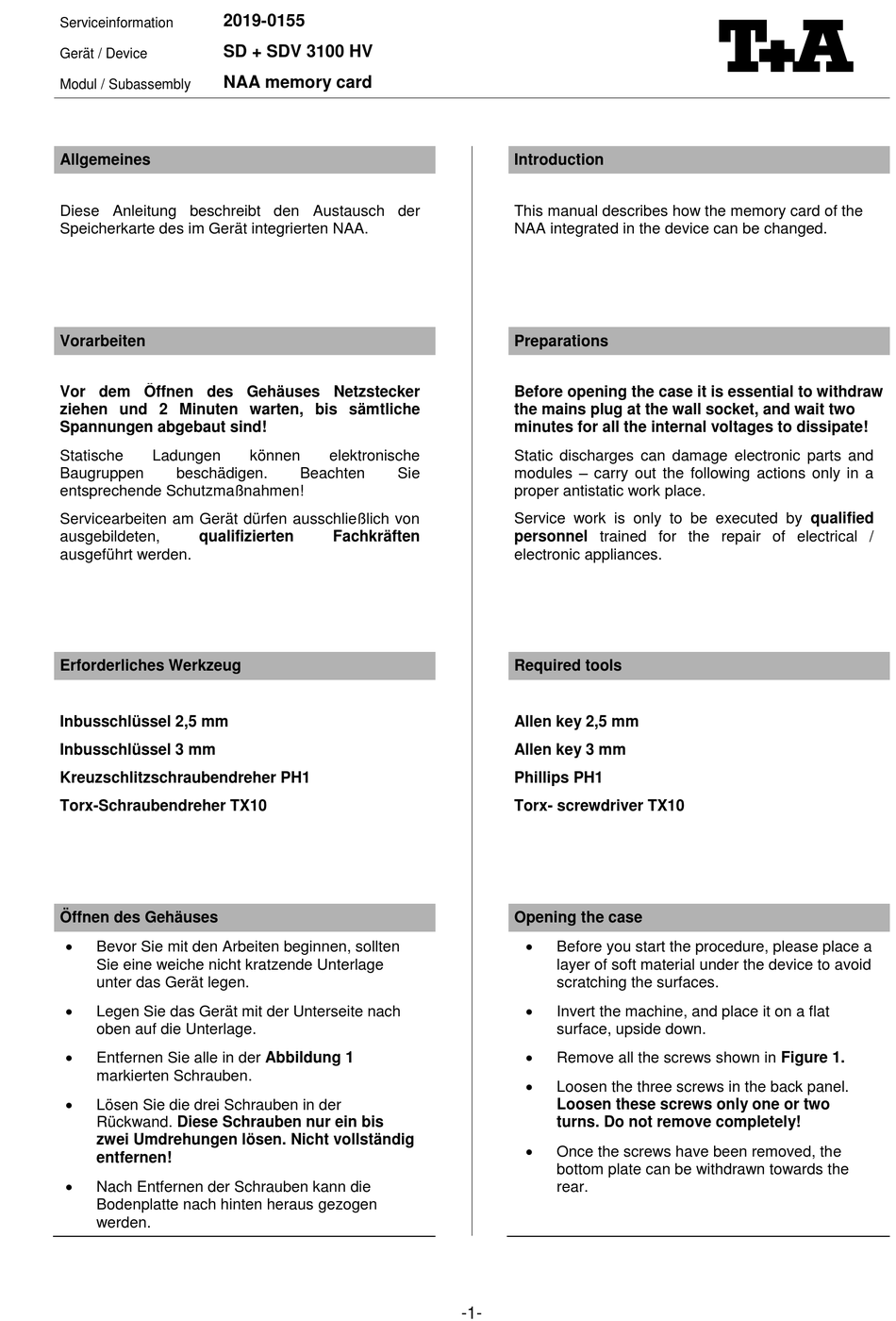

2019-0155
Serviceinformation
SD + SDV 3100 HV
Gerät / Device
NAA memory card
Modul / Subassembly
Allgemeines
Diese Anleitung beschreibt den Austausch der
Speicherkarte des im Gerät integrierten NAA.
Vorarbeiten
Vor dem Öffnen des Gehäuses Netzstecker
ziehen und 2 Minuten warten, bis sämtliche
Spannungen abgebaut sind!
Statische Ladungen
Baugruppen beschädigen.
entsprechende Schutzmaßnahmen!
Servicearbeiten am Gerät dürfen ausschließlich von
ausgebildeten, qualifizierten
ausgeführt werden.
Erforderliches Werkzeug
Inbusschlüssel 2,5 mm
Inbusschlüssel 3 mm
Kreuzschlitzschraubendreher PH1
Torx-Schraubendreher TX10
Öffnen des Gehäuses

Bevor Sie mit den Arbeiten beginnen, sollten
Sie eine weiche nicht kratzende Unterlage
unter das Gerät legen.

Legen Sie das Gerät mit der Unterseite nach
oben auf die Unterlage.

Entfernen Sie alle in der Abbildung 1
markierten Schrauben.

Lösen Sie die drei Schrauben in der
Rückwand. Diese Schrauben nur ein bis
zwei Umdrehungen lösen. Nicht vollständig
entfernen!

Nach Entfernen der Schrauben kann die
Bodenplatte nach hinten heraus gezogen
werden.
können elektronische
Beachten Sie
Fachkräften
Introduction
This manual describes how the memory card of the
NAA integrated in the device can be changed.
Preparations
Before opening the case it is essential to withdraw
the mains plug at the wall socket, and wait two
minutes for all the internal voltages to dissipate!
Static discharges can damage electronic parts and
modules – carry out the following actions only in a
proper antistatic work place.
Service work is only to be executed by qualified
personnel trained for the repair of electrical /
electronic appliances.
Required tools
Allen key 2,5 mm
Allen key 3 mm
Phillips PH1
Torx- screwdriver TX10
Opening the case

Before you start the procedure, please place a
layer of soft material under the device to avoid
scratching the surfaces.

Invert the machine, and place it on a flat
surface, upside down.

Remove all the screws shown in Figure 1.

Loosen the three screws in the back panel.
Loosen these screws only one or two
turns. Do not remove completely!

Once the screws have been removed, the
bottom plate can be withdrawn towards the
rear.
-1-

