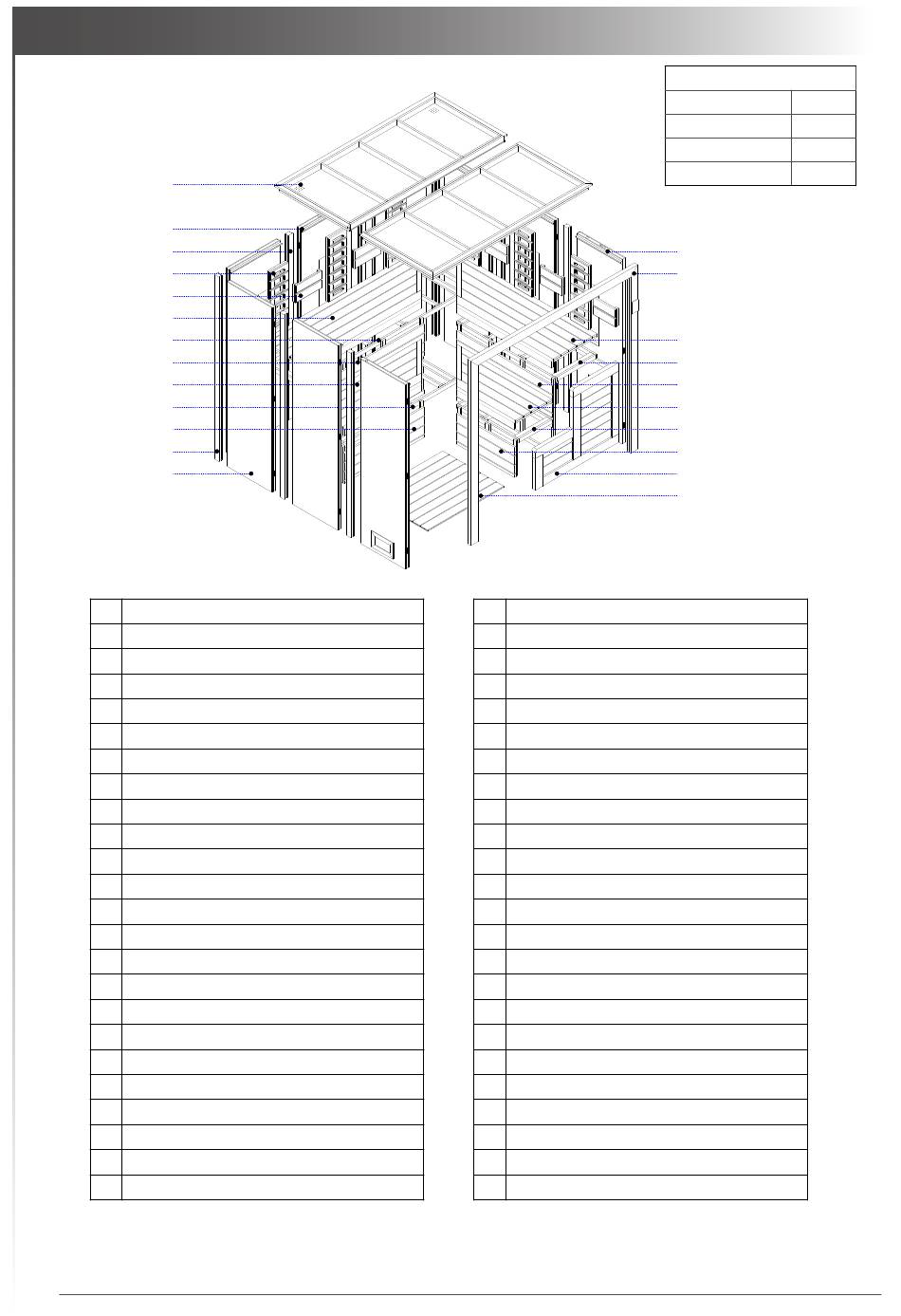

Materialbeschreibung - material description - 1613A/B/C-IR
1
2
3
4
5
6
7
8
9
10
11
12
13
Nr.
1 Decke
2 Mittlere Rückwand
3 Mittelpfosten
4 Rückenlehne (IR-Strahler)
5 Rückenlehne (kurz)
6 Obere Sitzfläche
7 Oberer Bankunterbau
8 Obere Blende
9 Untere Sitzfläche
10 Unterer Bankunterbau
11 Untere Blende
12 Eckpfosten
13 Linke Rückwand
14 Boden
15 Rechte Seitenblende
16 Rechte untere Blende
17 Rechter unterer Bankunterbau
18 Rechte untere Sitzfläche
19 Rechte obere Blende
20 Rechter oberer Bankunterbau
21 Rechte obere Sitzfläche
22 Türrahmen
23 Rechte Rückwand
15
Beschreibung
No.
Description
1 Roof
2 Middle rear wall
3 Middle pole
4 Backrest (heater)
5 Backrest (short)
6 Upper seat
7 Upper seat support
8 Upper baffle
9 Lower seat
10 Lower seat support
11 Lower baffle
12 Corner pole
13 Left rear wall
14 Bottom
15 Right side baffle
16 Right lower baffle
17 Right lower seat support
18 Right lower seat
19 Right upper baffle
20 Right upper seat support
21 Right upper seat
22 Door frame
23 Right rear wall
Vorbereitungen
Schrauben - Screws
M3x16
10
M3.5x35
30
M4x50
10
M8x120
4
23
22
21
20
19
18
17
16
15
14
