5

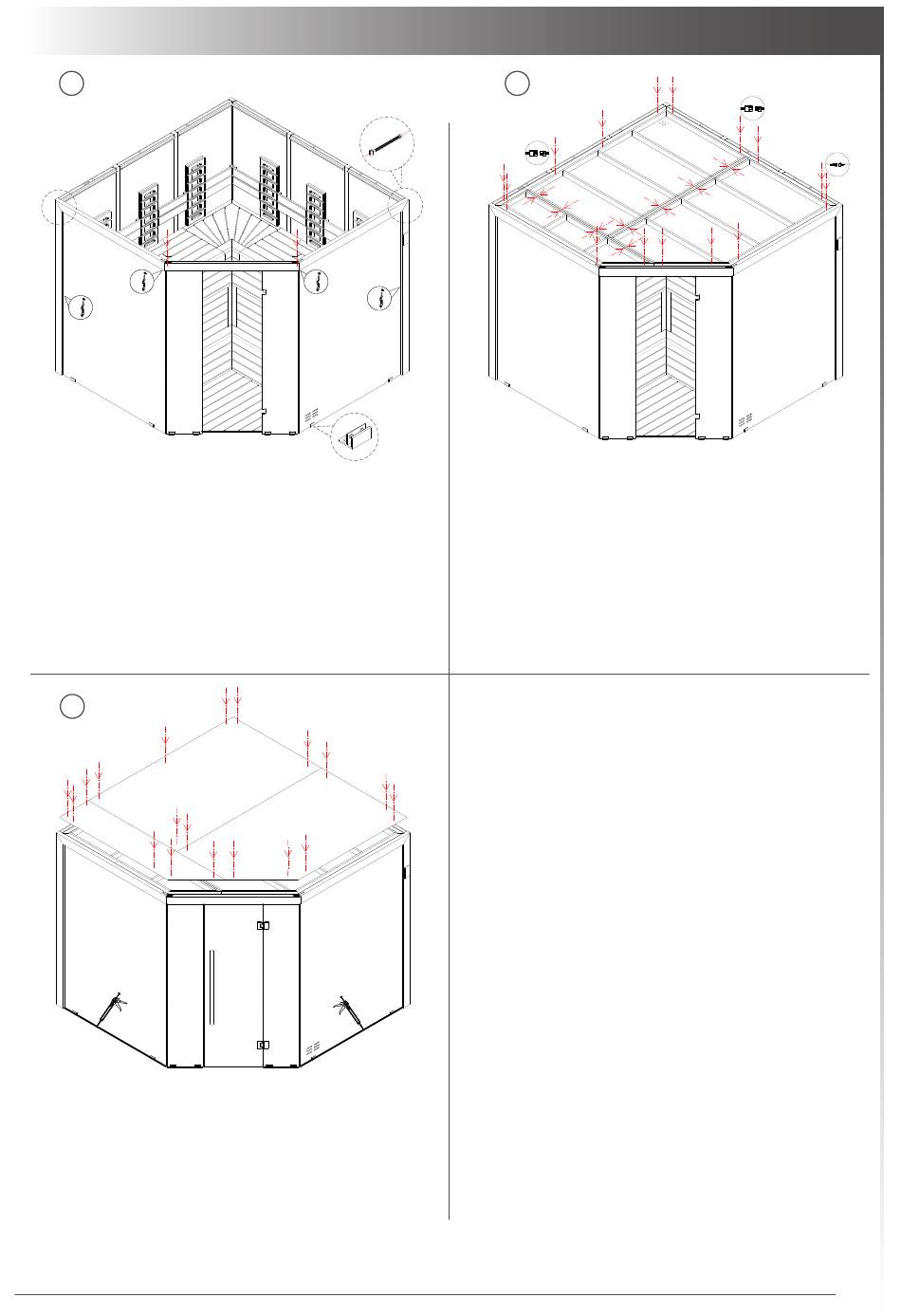

Montieren und verschrauben Sie den Rahmens
der Vorderseite zusammen mit den seitlichen
Glaselementen. Wenn der Boden ein späteres
Verkleben mit Silicon nicht zulässt montieren Sie
die Bodenwinkel ohne diese zu verschrauben.
Mount and screw the front frame together with the
side glass elements. If the floor does not allow
later gluing with silicone, mount the floor angles
without screwing them.
7
M3x16
Montieren sie jetzt die Glastür und die Türgriffe.
Montiert und verschrauben Sie die Deckenplatte.
Danach verschrauben Sie die Bodenwinkel oder
verkleben die Glasscheiben mit dem Boden. Wir
empfehlen die Decke mit Glaswolle zu dämmen.
Mount and screw the front frame together with the
side glass elements. If the floor does not allow
later gluing with silicone, mount the floor angles
without screwing them.
Aufbau - construction - 1611XL-IR
M8x120
Heating cable
Montieren und verschrauben Sie die
Dachelemente wie in der Zeichnung dargestellt
und ziehen Sie die Schrauben fest. Verbinden Sie
jetzt die Kabel der Infrarotstrahler und des
Bedienfeldes mit der Steuerelektronik.
Connect the heating cable and the panel cable and
the lighting. Mount and screw the roof elements as
shown in the drawing and tighten the screws. Now
connect the cables of the infrared radiators and the
control panel to the powerbox.
6
M3.5x35
M8x120
Heating cable
Panel cable
08
