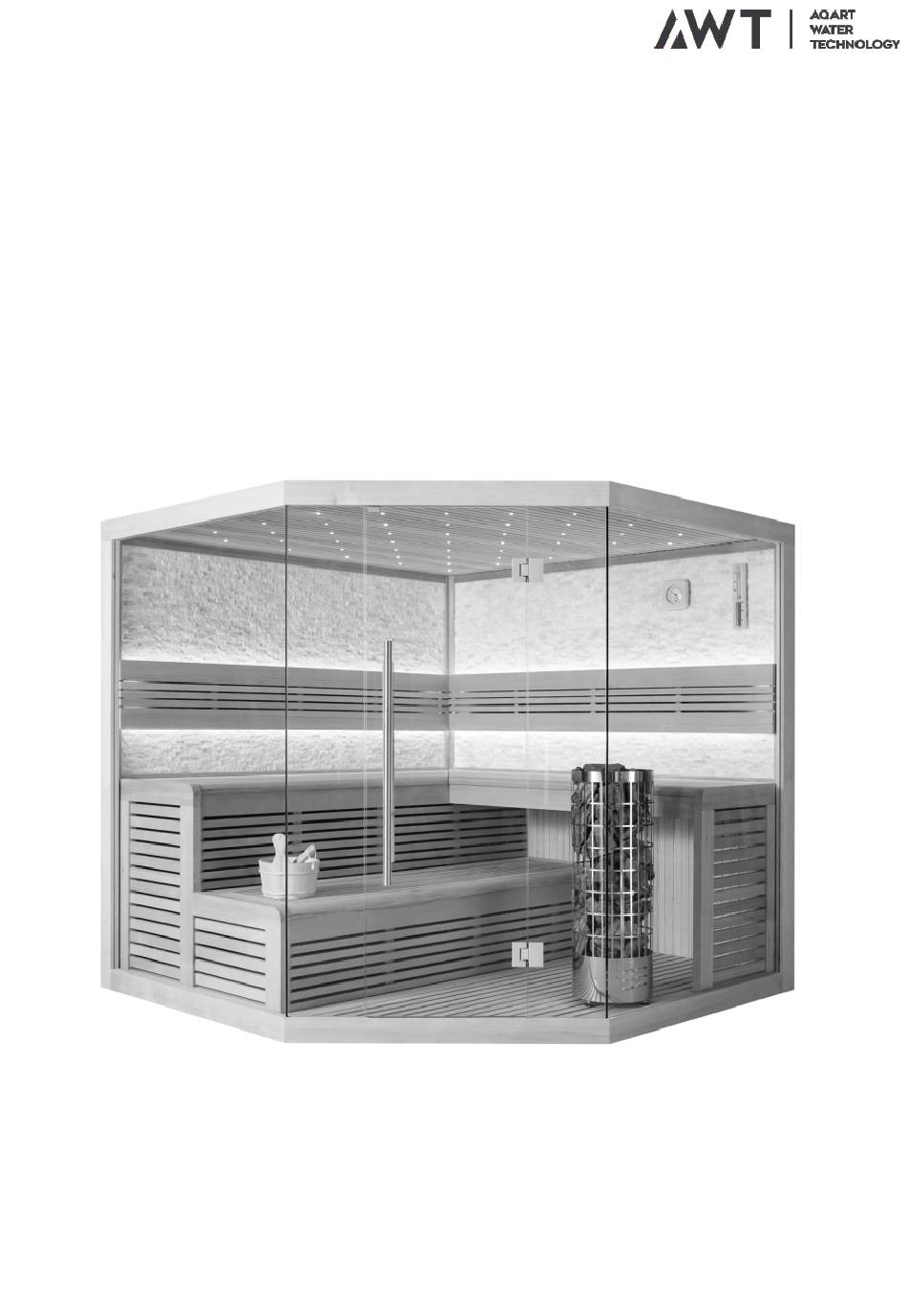

- Seite 1 Saunen 110x-Serie Saunas 110x-series Montage- und Bedienungsanweisung Installation and operation instructions...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis - Content Hinweise Attention Erstinbetriebnahme First time use Aufbaumaße - Assembly dimensions Materialbeschreibung - Material description 1101XL Aufbauanleitung - Assembly manual 1101XL Materialbeschreibung - Material description 1101A/B/C Aufbauanleitung - Assembly manual 1101A/B/C Materialbeschreibung - Material description 1102A/B/C Aufbauanleitung - Assembly manual 1102A/B/C Materialbeschreibung - Material description 1103A/B/C Aufbauanleitung - Assembly manual 1103A/B/C Materialbeschreibung - Material description 1105A/B/C... -
Seite 3: Hinweise
Hinweise Personen mit Herz- Kreislaufbeschwerden, Bluthochdruck oder Zuckerkrankheit, dürfen die Sauna nur nach Rücksprache mit einem Arzt benutzen. Benutzen Sie das Produkt nie unter Einfluss von Medikamenten, Drogen, Alkohol oder nach intensiv betriebenem Sport. Kinder und Jugendliche dürfen die Sauna nur unter Aufsicht einer erwachsenen Begleitperson benutzen. -
Seite 4: Attention
Attention People suffering from cardiovascular problems, high blood pressure or diabetes are only allowed to use this product after consultation of a doctor. Never use the product if you are intoxicated by drugs or alcohol, taken medicine or after intense physical exercise. -
Seite 5: Erstinbetriebnahme
Erstinbetriebnahme Erstinbetriebnahme Beim ersten Erwärmen sondern sich von Saunaofen und Steinen Gerüche ab. Um diese zu entfernen, muss die Saunakabine gründlich gelüftet werden. Bei einer für die Saunakabine angemessenen Ofenleistung ist eine isolierte Sauna innerhalb von einer Stunde auf die erforderliche Saunatemperatur aufgeheizt. Die Saunaofensteine erwärmen sich gewöhnlicherweise in derselben Zeit auf Aufgusstemperatur, wie die Saunakabine. -
Seite 6: First Time Use
First time use First use While heating the first time, the oven and stones can become smelly. Good ventilation can reduce these smells. When the power of the oven is appropriate, the isolated sauna should be warm after one hour. The stones in the sauna have the same temperature as the whole cabin after that time. -
Seite 7: Aufbaumaße - Assembly Dimensions
Attentions Aufbaumaße - Assembly dimensions Hinweise Attention 1101XL 1101A/B/C 2500 2200/2000/1800 innen mit weisser steinwand innen mit weisser steinwand 897/797 1297 600/550/450 600/550/450 1350/1250/1050 1550 1102A/B/C 1103A/B/C 2200/2000/1800 1800/1500/1200 innen mit weisser steinwand innen mit weisser steinwand 1708/1408/1108 505/*/355 505/410/355 1508/1378/1258 600/530/450 Anschluss der Beleuchtung... -
Seite 8: Materialbeschreibung - Material Description 1101Xl
Vorbereitungen Materialbeschreibung - material description - 1101XL Vorbereitungen Schrauben - Screws M3x16 M3.5x35 M4x50 M8x120 Beschreibung Description 1 Decke 1 Roof 2 Linke Steinrückwand 2 Left stone wall 3 Linke Rückenlehne 3 Left backrest 4 Rechte Rückenlehne 4 Right backrest 5 Obere Sitzfläche (Ecke) 5 Corner seat plate 6 Linke obere Sitzfläche... -
Seite 9: Aufbauanleitung - Assembly Manual 1101Xl
Aufbau - construction - 1101XL M4x50 M3.5x35 Stellen Sie sicher, dass der Boden eben ist. Hängen Sie jetzt den zweiten Teil der Montieren Sie die linke Steinrückwand (rechter Teil) Steinrückwände (rechts und links) ein und montieren und die rechte Steinrückwand (linker Teil). Ziehen Sie die Zierleiste in der Mitte. - Seite 10 Aufbau - construction - 1101XL M4x50 M8x120 M3.5x35 M3.5x35 M3.5x35 M4x50 M4x50 Montieren und verschrauben Sie die Dachelemente. Montieren und verschrauben Sie die zuerst oberen Sitzunterkonstruktionen, sowie die oberen und seitlichen Blenden. Danach können die untere Sitzunterkonstruktionen, sowie die unteren Blenden montiert und verschraubt werden.
- Seite 11 Aufbau - construction - 1101XL M3x16 Montieren sie jetzt die Glastür und die Türgriffe. Zum Schluss kann die obere Dachplatte montiert und verschraubt werden. Assemble the glass door, stainless steel handle & ply wood cover. Tighten the screws. Sauna room installation is finished.
-
Seite 12: Materialbeschreibung - Material Description 1101A/B/C
Materialbeschreibung - material description - 1101A/B/C Schrauben - Screws M3x16 M3.5x35 M4x50 M8x120 Beschreibung Description 1 Decke 1 Roof 2 Linke Steinrückwand 2 Left stone wall 3 Linke Rückenlehne 3 Left backrest 4 Rechte Rückenlehne 4 Right backrest 5 Linke obere Sitzfläche 5 Left upper seat 6 Linker oberer Bankunterbau 6 Left upper seat support... -
Seite 13: Aufbauanleitung - Assembly Manual 1101A/B/C
Aufbau - construction - 1101A/B/C M4x50 M4x50 Stellen Sie sicher, dass der Boden eben ist. Montieren Sie als danach den oberen Teil der Montieren Sie als erstes den unteren Teil der rechten und linken Steinrückwand. Ziehen Sie rechten und linken Steinrückwand. Ziehen Sie danach die Schrauben fest. - Seite 14 Aufbau - construction - 1101A/B/C M4x50 M8x120 M3.5x35 M3.5x35 M3.5x35 M4x50 Montieren und verschrauben Sie die Dachelemente. Montieren und verschrauben Sie die zuerst oberen Sitzunterkonstruktionen, sowie die oberen und seitlichen Blenden. Danach können die untere Sitzunterkonstruktionen, sowie die unteren Blenden montiert und verschraubt werden.
- Seite 15 Aufbau - construction - 1101A/B/C M3.5x16 Montieren sie jetzt die Glastür und die Türgriffe. Zum Schluss kann die obere Dachplatte montiert und verschraubt werden. Assemble the glass door, stainless steel handle & ply wood cover. Tighten the screws. Sauna room installation is finished.
-
Seite 16: Materialbeschreibung - Material Description 1102A/B/C
Materialbeschreibung - material description - 1102A/B/C Schrauben - Screws M3x16 M3.5x35 M4x50 M8x120 Beschreibung Description 1 Decke 1 Roof 2 Linke Rückwand 2 Left rear wall 3 Steinrückwand 3 Stone wall 4 Rückenlehne (für Steinwand) 4 Backrest(on stone wall) 5 Rückenlehne (für linke Wand) 5 Backrest(on left wall) 6 Linke obere Sitzfläche 6 Left upper seat... -
Seite 17: Aufbauanleitung - Assembly Manual 1102A/B/C
Aufbau - construction - 1102A/B/C M4x50 M4x50 Stellen Sie sicher, dass der Boden eben ist. Montieren Sie danach den oberen Teil der Montieren und verschrauben Sie die linke Steinrückwand und verschrauben Sie diese wie in Rückwand (rechter Teil) mit dem unteren Teil der der Zeichnung angegeben. - Seite 18 Aufbau - construction - 1102A/B/C M4x50 M8x120 M3.5x35 M3.5x35 M4x50 Montieren und verschrauben Sie die Dachelemente. Montieren und verschrauben Sie die zuerst oberen Sitzunterkonstruktionen, sowie die oberen und seitlichen Blenden. Danach können die untere Sitzunterkonstruktionen, sowie die unteren Blenden montiert und verschraubt werden. Assemble the roof.
- Seite 19 Aufbau - construction - 1102A/B/C M3x16 Montieren sie jetzt die Glastür und die Türgriffe. Zum Schluss kann die obere Dachplatte montiert und verschraubt werden. Assemble the glass door, stainless steel handle & ply wood cover. Tighten the screws. Sauna room installation is finished.
-
Seite 20: Materialbeschreibung - Material Description 1103A/B/C
Materialbeschreibung - material description - 1103A/B/C Schrauben - Screws M3x16 M3.5x35 M4x50 M8x120 Beschreibung Description 1 Decke 1 Roof 2 Linke Rückwand 2 Left rear wall 3 Hintere Steinrückwand 3 Stone wall 4 Rückenlehne 4 Backrest 5 Sitzfläche 5 Seat 6 Bankunterbau 6 Seat support 7 Blende... -
Seite 21: Aufbauanleitung - Assembly Manual 1103A/B/C
Aufbau - construction - 1103A/B/C M4x50 M4x50 Stellen Sie sicher, dass der Boden eben ist. Montieren Sie danach den oberen Teil der Montieren und verschrauben Sie die linke Steinrückwand und verschrauben Sie diese wie in Rückwand (rechter Teil) mit dem unteren Teil der der Zeichnung angegeben. - Seite 22 Aufbau - construction - 1103A/B/C 1103C M8x120 M4x50 M3.5x35 M8x120 Montieren und verschrauben Sie den unteren und Montieren und verschrauben Sie die Dachelemente. den seitlichen Teil des Rahmens der Vorderseite. Setzten Sie das seitliche Glaselement ein und montieren Sie den oberen Teil des Rahmens. Install the left, right &...
- Seite 23 Aufbau - construction - 1103A/B/C M3x16 Montieren Sie je nach Modell den Saunaofen und Montieren sie jetzt die Glastür und die Türgriffe. Zum verkabeln diesen, sowie die Beleuchtung. Schluss kann die obere Dachplatte montiert und Montieren und verschrauben Sie zum Schluss die verschraubt werden.
-
Seite 24: Materialbeschreibung - Material Description 1105A/B/C
Materialbeschreibung - material description - 1105A/B/C Sauna room part Size of glass (MM) Schrauben - Screws 1105A : 748*1930*10MM M3x16 Fixed glass on door frame 2pcs in same size, one with hinge hole, the 1105B : 648*1930*10MM M3.5x35 other one no holes. 1105C : 548*1930*10MM M4x50 1105A : 943*1930*10MM... -
Seite 25: Aufbauanleitung - Assembly Manual 1105A/B/C
Aufbau - construction - 1105A/B/C M4x50 M4x50 Stellen Sie sicher, dass der Boden eben ist. Montieren Sie danach den oberen Teil der Montieren und verschrauben Sie die linke Steinrückwand und verschrauben Sie diese wie in Rückwand (rechter Teil) mit dem unteren Teil der der Zeichnung angegeben. - Seite 26 Aufbau - construction - 1105A/B/C M8x120 M4x50 M8x120 M3.5x35 M3.5x35 M3.5x35 Montieren Sie jetzt die beiden oberen Rahmen. Montieren und verschrauben Sie die Dachelemente. Ziehen Sie den oberen Rahmen hoch und setzen die beiden kleinen Scheiben ein. Die Tür bitte noch nicht montieren.
- Seite 27 Aufbau - construction - 1105A/B/C M3x16 M3.5x35 Montieren Sie je nach Modell den Saunaofen und Montieren sie jetzt die Glastür und die Türgriffe. Zum verkabeln diesen, sowie die Beleuchtung. Schluss kann die obere Dachplatte montiert und Montieren und verschrauben Sie zum Schluss die verschraubt werden.
