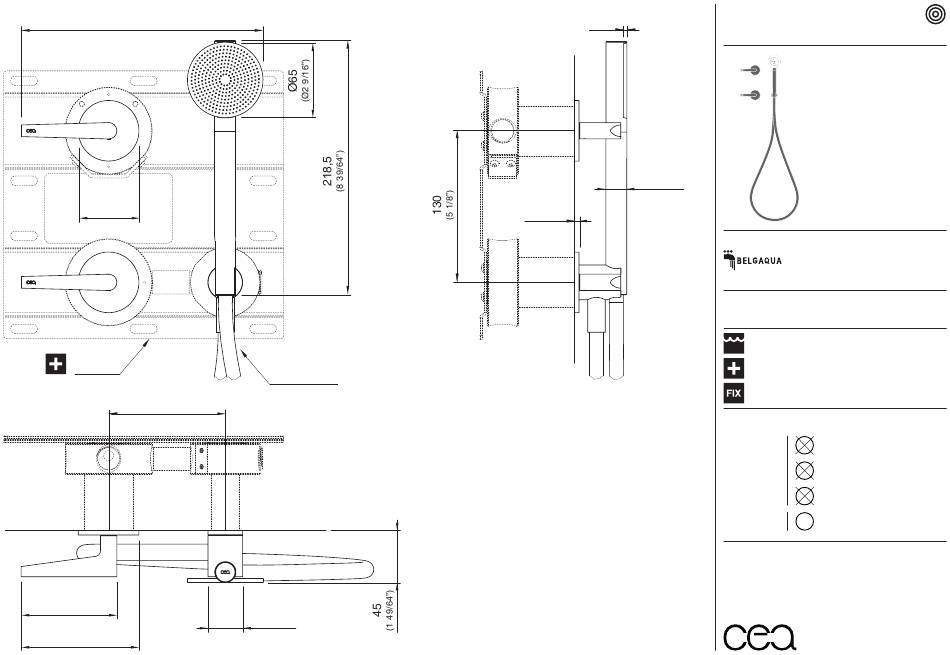

208
(8 3/16")
Ø52
(Ø2 3/64")
PTR30
100
(3 15/16")
82
(3 15/64")
101
(3 31/32")
L. 1500 mm
(L. 4' - 11 1/16")
Ø30
(Ø1 3/16")
3
(1/8")
Ø18
(Ø45/64")
4
(5/32")
FLG22Y
_ REV14
DESIGN
NATALINO MALASORTI

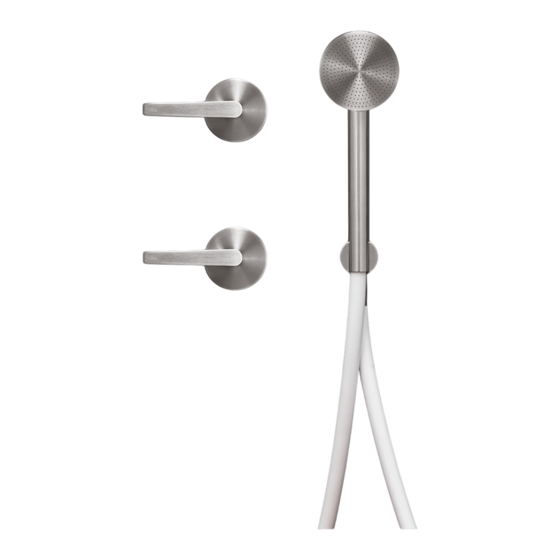

FLG22Y/FLAG
AISI 316L STAINLESS STEEL
Gruppo 2 miscelatori progressivi a
parete per vasca/doccia con doccetta
Wall mounted 2 progressive mixers
set for bathtub/shower with hand
shower
PRODOTTI CORRELATI / RELATED PRODUCTS
FRE74 - FRE202 - MIL91
Alta portata (≥ 25 l/min)
High water flow (≥ 25 l/min / ≥ 6.6 gpm)
Prodotto che necessita di parte incasso
Product that needs built-in part
Staffa ausiliaria per cartongesso / fibrogesso
Auxiliary bracket for plasterboard / fiber-board structures
MANUTENZIONE / MAINTENANCE
acido clorico e muriatico
HCl
cloric and muriatic acid
acido fluoridrico
NON UTILIZZARE
HF
DO NOT USE
hydrofluoric acid
ipoclorito di sodio
NaCl O
chlorine bleach
detergente a pH neutro
UTILIZZARE
pH
TO USE
7
neutral pH detergent
Questi disegni sono proprietà di CEADESIGN SRL s.u. pertanto non potranno
essere utilizzati e/o comunicati a terzi, anche in forma parziale, senza preventiva
autorizzazione. CEADESIGN SRL s.u. si riserva il diritto di apportare modifiche ai
disegni al fine di migliorare il prodotto.
CEADESIGN SRL s.u. has the property rights on these drawings, therefore they
cannot be used and/or transferred to third party, even in partial form, without any
prior authorization. Furthermore CEADESIGN SRL s.u. reserves the right to apply
any change to these drawings in order to upgrade the product.
PTR
SYSTEM
ceadesign.it
