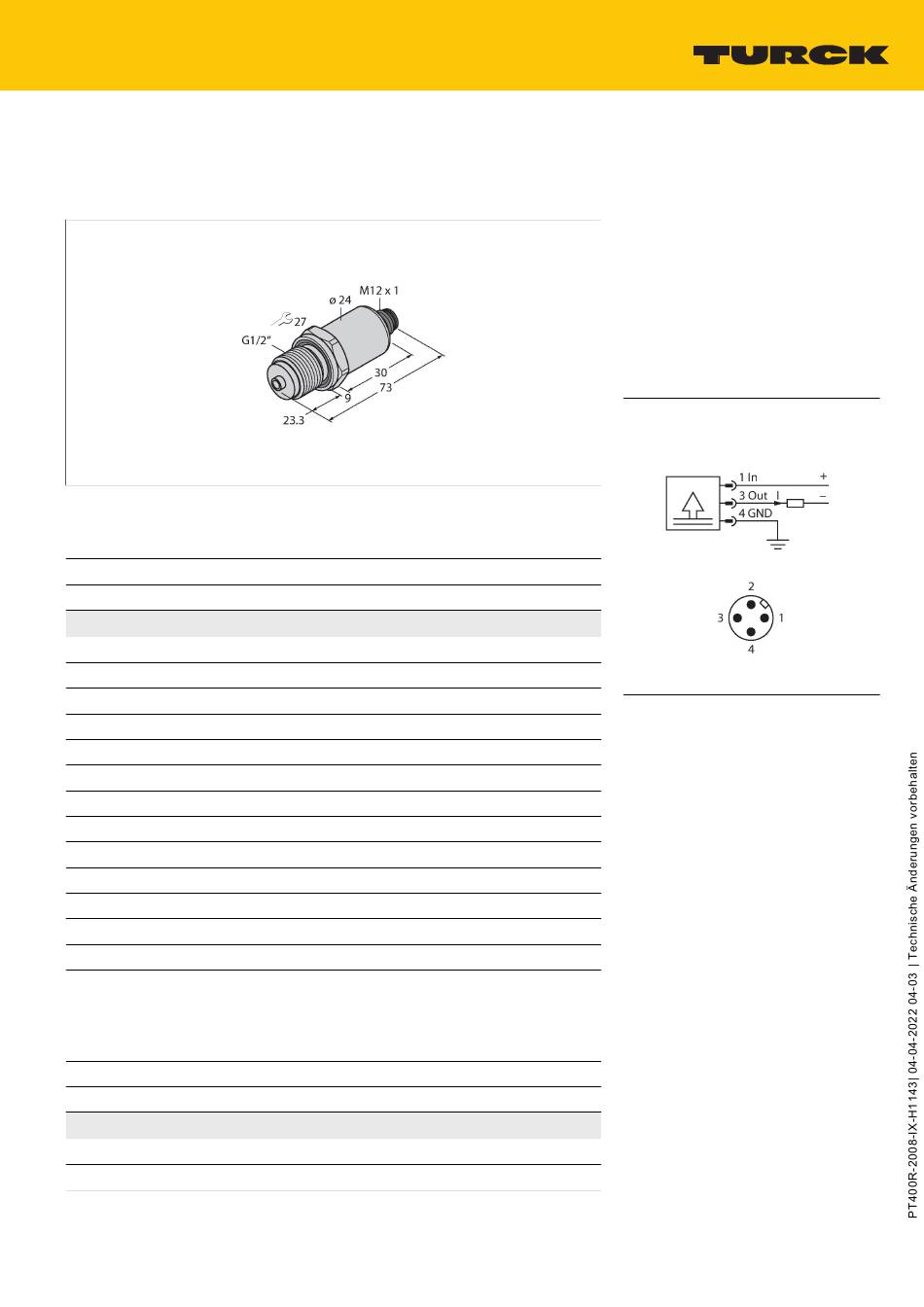

turck PT400R-2008-IX-H1143 Betriebsanleitung

PT400R-2008-IX-H1143
Drucktransmitter – mit Stromausgang (2-Leiter)
Technische Daten
Typ
Ident-No.
Medientemperatur
Druckbereich
Druckart
Druckbereich
zulässiger Überdruck
Berstdruck
Ansprechzeit
Langzeitstabilität
Versorgung
Betriebsspannung
Stromaufnahme
Kurzschluss-/ Verpolungsschutz
Schutzklasse
Wichtiger Hinweis
Ex-Zulassung gem. Konf.-Bescheinigung SEV 16 ATEX 0145
Zündschutzart
Ausgänge
Ausgang 1
Ausgangsfunktion
Hans Turck GmbH & Co. KG | 45466 Mülheim an der Ruhr, Germany | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com 1|6
PT400R-2008-IX-H1143
100019953
-30...+120 °C
Relativdruck
0...400 bar
0...5801.51 psi
0...40 MPa
≤ 1200 bar
≥ 2400 bar
< 2 ms, typ. 1 ms
± 0.25 % FS, gemäß IEC EN 60770-1
10...30 VDC
≤ 23 mA
ja / ja
III
Für Ex-Applikationen sind die in den ent-
spre-
chenden Ex-Zertifikaten (ATEX, IECEX,
UL etc.) niedergelegten Werte maßgeb-
lich.
Gas Ex ia IIC; Staub Ex ia IIIC
Analogausgang
Analogausgang Strom
Merkmale
■
Vollverschweißte Metallmesszelle
■
Druckbereich 0...400 bar rel.
■
10 ... 30 VDC
■
Analogausgang 4 ... 20 mA
■
Prozessanschluss G1/2" Außengewinde
hinten dichtend und Manometer (Kombi)
■
Steckergerät, M12x1
Anschlussbild
Funktionsprinzip
Die Drucksensoren der Serie PT...‐2000
arbeiten mit einer vollverschweißten
Metallmesszelle in verschiedenen
Druckbereichen von maximal -1...1000
bar in der 2-, 3- oder auch 4-Leitertechnik.
Das verarbeitete Signal steht je nach
Sensorvariante als Analogausgang (4...
20mA, 0...10V, 0...5V, 1...6V, ratiometrisch)
oder als digitale IO-Link Prozessparameter
zur Verfügung. Die IO-Link Sensorvarianten
verfügen zudem über zwei voneinander
unabhängig konfigurierbare Schaltausgänge.
Neben den Standardvarianten gibt
es spezielle Sensoren unter anderem
für den ATEX-Bereich oder für
Sauerstoffanwendungen.
Eine Vielzahl an Prozessanschlüssen
und elektrischen Verbindungen bietet
eine hohe Flexibilität in verschiedensten
Anwendungsbereichen.
