Webasto Thermo Top Evo Einbaudokumentation Seite 23

Skoda Superb
3
2
1
Ident.-Nr.: 1321647C
1
54
1
55
D A
56
D
57
A
Stand: 07.05.2014

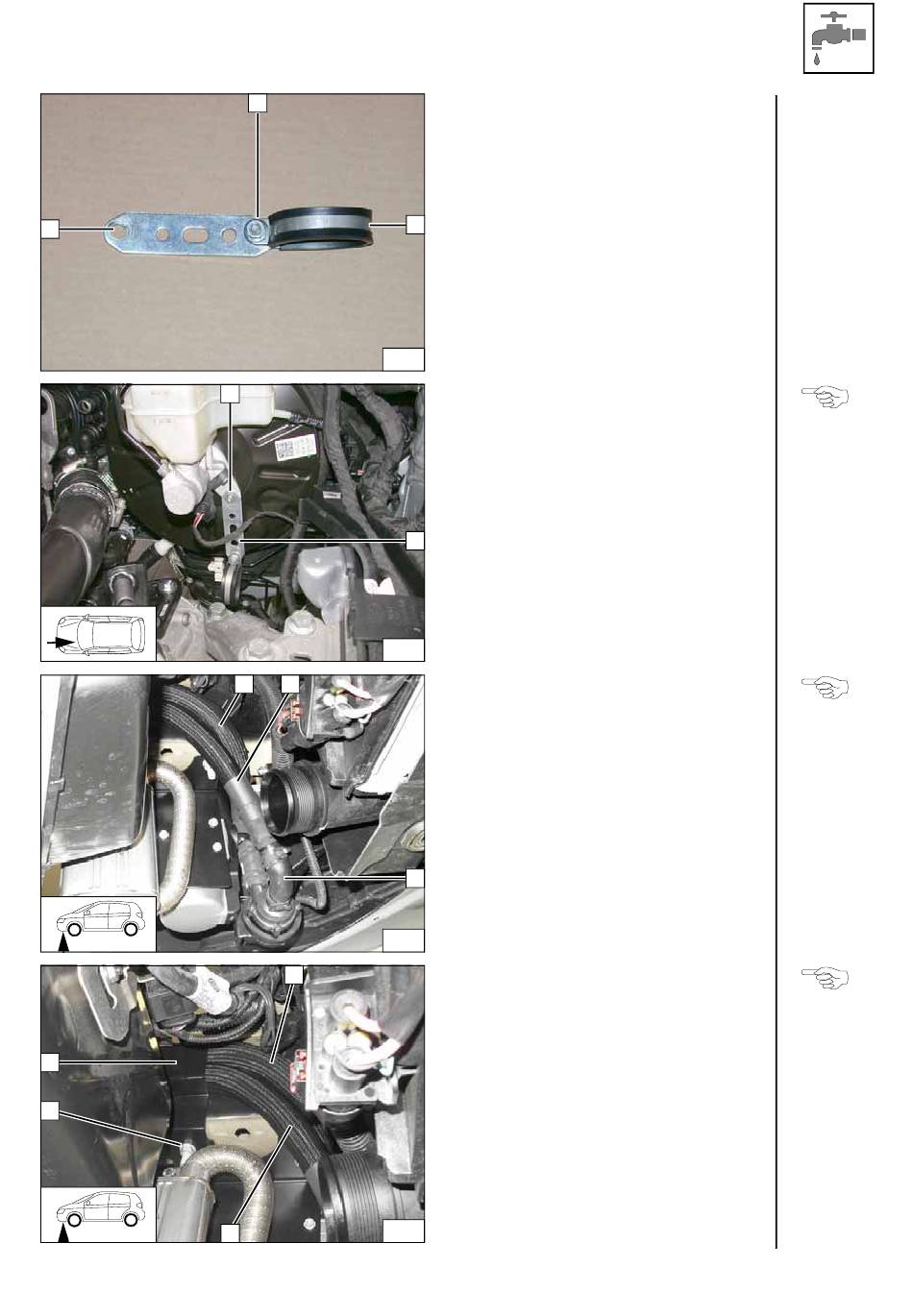

1 Schraube M6x20, Bundmutter M6
lose montieren
2 Gummierte Rohrschelle Ø 38
3 Bohrung Ø 8,5
2
Abbildung zeigt SG.
1 Fzg. eigene Schraube, Mutter M8
lose montieren
2 Vormontiertes Lochband
2
Abbildung zeigt DSG.
Schlauch A zum Bremskraftverstärker ver-
legen!
B
Abbildung zeigt DSG.
Schläuche A und D hinter Schlauchhalter 2
ausrichten! Auf ausreichenden Abstand zu
benachbarten Bauteilen achten!
1 Fzg. eigener Stehbolzen, Bundmutter M8 Verlegung
Lochband
vorbereiten
Lochband
montieren
Verlegung
am Läng-
sträger
am Läng-
sträger
© Webasto Thermo & Comfort SE 23
