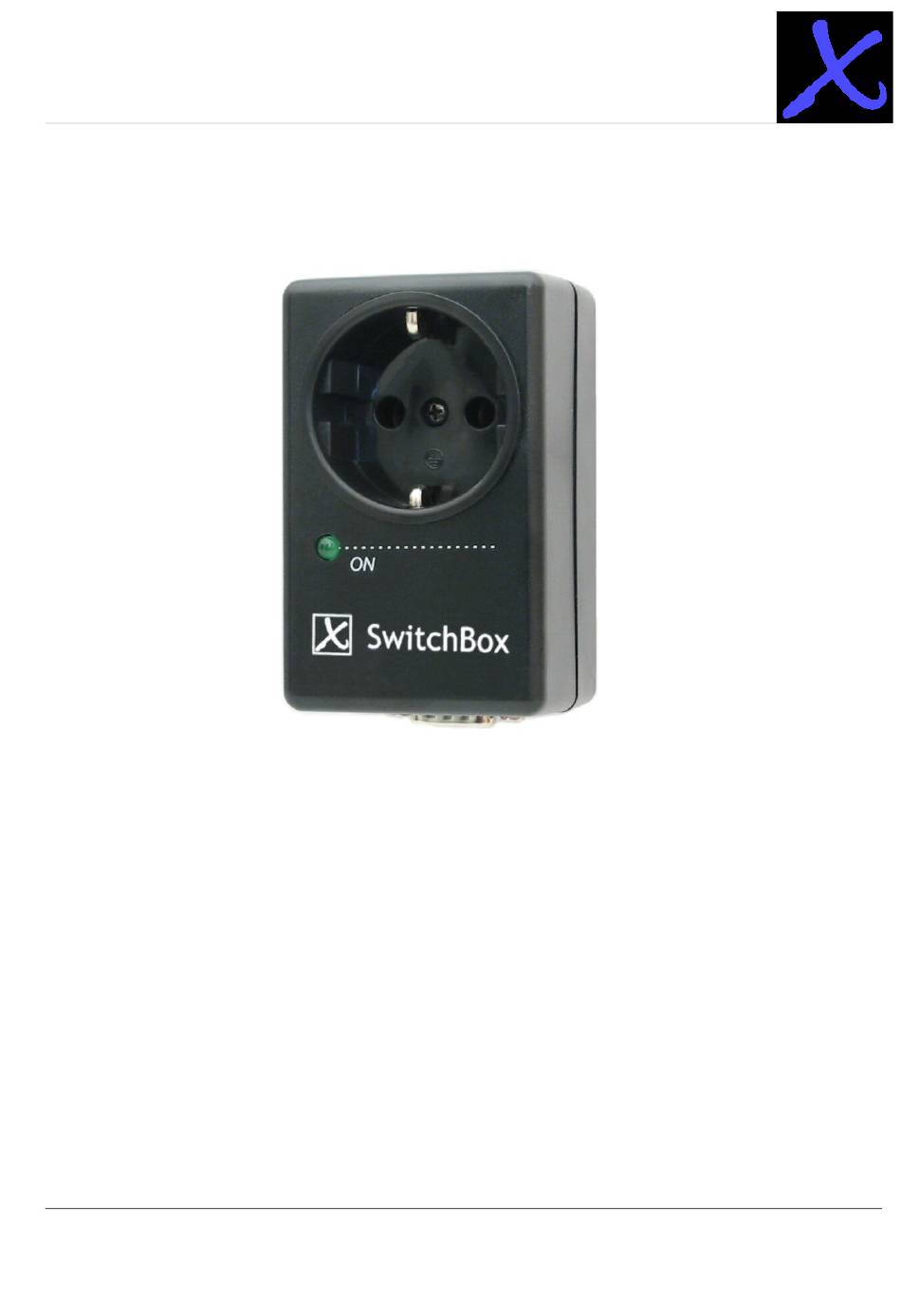

SwitchBox-Impuls
SwitchBox-Impuls
•Ausführung mit bistabilem Relais
•parallele Schnittstelle (LPT)
•serielle Schnittstelle (COM)
•externe Steuerspannung über Laborstecker
Beschreibung
18.01.2010
- 1 -
Verwandte Anleitungen für antrax SwitchBox-Impuls
Inhaltszusammenfassung für antrax SwitchBox-Impuls
- Seite 1 Datentechnik GmbH info@antrax.de - www.antrax.de SwitchBox-Impuls SwitchBox-Impuls •Ausführung mit bistabilem Relais •parallele Schnittstelle (LPT) •serielle Schnittstelle (COM) •externe Steuerspannung über Laborstecker Beschreibung 18.01.2010 - 1 - Hasenbrink 4, 32052 Herford, Germany Tel. +49 (0) 5221.929660 Fax +49 (0) 5221.9296628...
- Seite 2 Gleichspannungsquelle (Steuerspannung 3VDC...30VDC). Timergesteuerte Schaltvorgänge über die parallele und serielle Schnittstelle sind mit dem auf der 'antrax'-Homepage kostenlos erhältlichen SwitchBox-Serviceprogramm möglich. Bitte lesen Sie diese Anleitung vor der ersten Inbetriebnahme komplett und sorgfältig, sie beschreibt bestimmungsgemäßen Gebrauch enthält...
- Seite 3 Datentechnik GmbH info@antrax.de - www.antrax.de Achtung Der Lastkreis wir über einen 1-poligen Kontakt geschaltet, d. h. auch bei ausgeschalteter SwitchBox kann an einer der beiden Steckdosenbuchsen der SwitchBox die Netzspannung liegen! Wenn die Ansteuerung der SwitchBox über einen PC/Rechner erfolgt, bestimmt dieser den Schaltzustand des Lastkreises während und nach dem Booten des Systems.
- Seite 4 Datentechnik GmbH info@antrax.de - www.antrax.de bei externer Ansteuerung über Labor-/Messaufbauten u. ä.: machen Sie die vorgesehene Schaltquelle spannungsfrei schließen Sie das mitgelieferte Kabel an die SwitchBox und die Schaltquelle an. Bitte Polung beachten: ○ Roter Bananenstecker PLUS = Steuerspannung →...
