antrax SwitchBox Bedienungsanleitung
Verwandte Anleitungen für antrax SwitchBox
Inhaltszusammenfassung für antrax SwitchBox

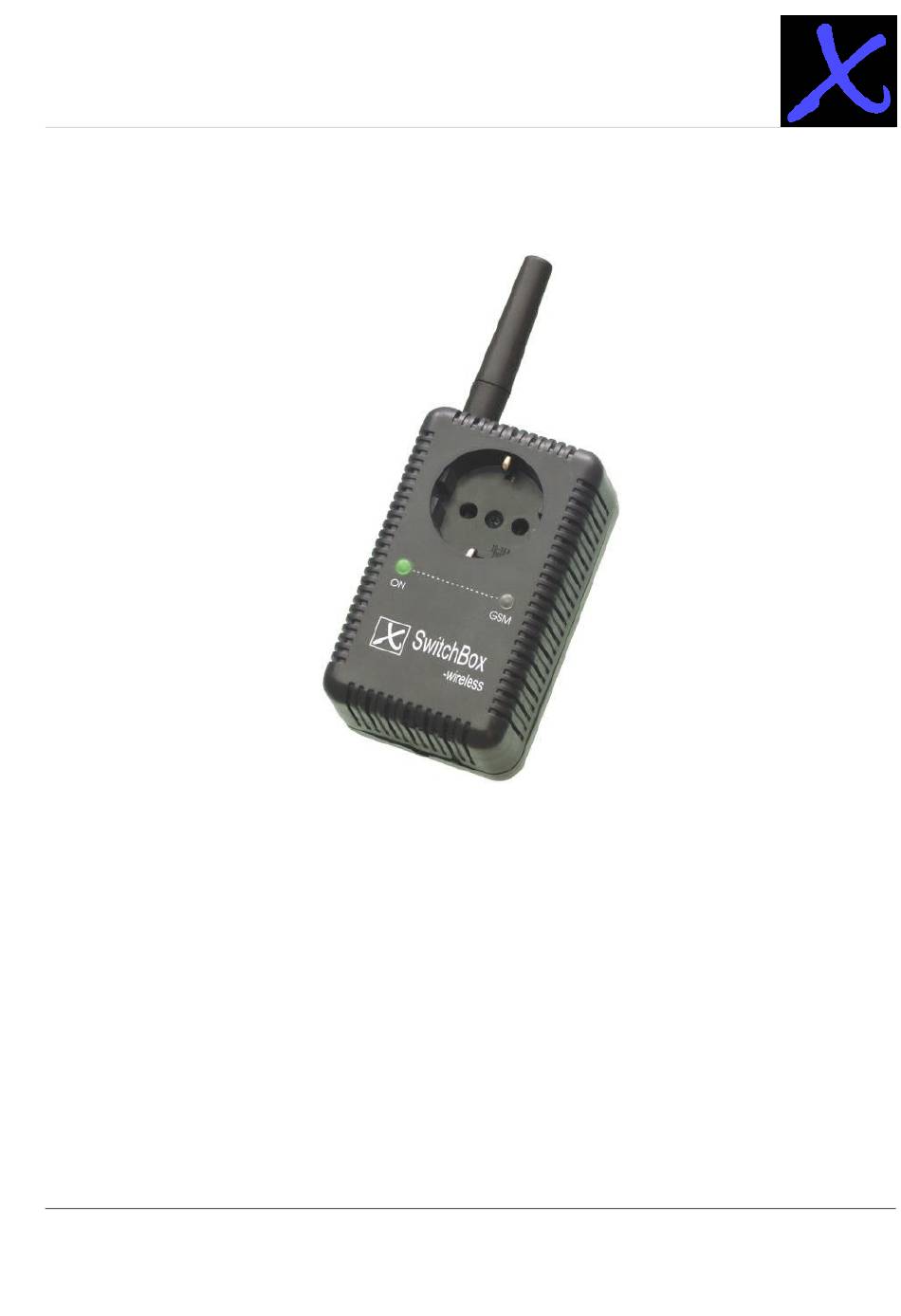

- Seite 1 Datentechnik GmbH info@antrax.de - www.antrax.de SwitchBox-wireless, Typ GSM 230V-SwitchBox mit integriertem GSM Modul Bedienungsanleitung 23.09.2011 - 1 - Hasenbrink 4, 32052 Herford, Germany Tel. +49 (0) 5221 929660 Fax +49 (0) 5221 9296628...
-
Seite 2: Inhaltsverzeichnis
Steuerung der SwitchBox-wireless per SMS • SwitchBox-wireless-Status - SMS • Schnelleinstieg • Steuerung der SwitchBox-wireless über Festnetz- oder Mobiltelefon • Troubleshooting • Verwendete Ausdrücke - 2 - Hasenbrink 4, 32052 Herford, Germany Tel. +49 (0) 5221 929660 Fax +49 (0) 5221 9296628... -
Seite 3: Allgemeines
Gebrauch enthält wichtige Hinweise Installation/Inbetriebnahme der SwitchBox-wireless. Für die Folgen nicht bestimmungsgemäßen Gebrauchs übernimmt der Hersteller keine Haftung. Sämtliche Garantieansprüche entfallen. Anwendung der S witchBox-wireless Die SwitchBox-wireless ist für das Schalten von • ohmschen Lasten wie Glühlampen oder Heizlüfter oder •... -
Seite 4: Sicherheits- Und Vorsichtsmaßnahmen
• Verwenden Sie die SwitchBox-wireless nicht in der Nähe medizinischer Geräte wie z. B. Hörhilfen oder Herzschrittmacher. Die Funktion dieser Geräte könnte gestört werden. • Die SwitchBox-wireless darf zwar in der Nähe von z. B. Fernsehgeräten, Radios oder PCs verwendet werden, könnte im Betrieb aber Störungen verursachen. -
Seite 5: Lieferumfang
• die SwitchBox-wireless • eine Bedienungsanleitung Software • Software für die Ansteuerung der SwitchBox-wireless ist nicht erforderlich Systemvoraussetzungen Allgemein • SIM-Karte (Prepaid oder Vertrag) - 5 - Hasenbrink 4, 32052 Herford, Germany Tel. +49 (0) 5221 929660 Fax +49 (0) 5221 9296628... -
Seite 6: Technische Merkmale
Datentechnik GmbH info@antrax.de - www.antrax.de Technische Merkmale Allgemein • Schutzklasse: IP20, nur für trockene Räume • Steckersystem: SCHUKO • der momentane Schaltzustand wird durch eine grüne LED (Bezeichnung "ON") signalisiert • der momentane GSM-Zustand wird durch eine rot/grüne LED (Bezeichnung "GSM") signalisiert •... -
Seite 7: Installation
• SwitchBox-wireless in eine 230V-Netzsteckdose einstecken • ACHTUNG: nach dem Einstecken des Gerätes in eine Steckdose wird die SwitchBox- wireless-Steckdose je nach letztem Zustand ein oder aus • die SwitchBox-wireless kann über einen mindestens 3 Sekunden langen Druck auf den Taster (auf der Unterseite des Gerätes) ein- und ausgeschaltet werden... -
Seite 8: Gsm
- www.antrax.de Inbetriebnahme Parameter auf der SIM-Karte Eine für die Verwendung in der SwitchBox-wireless vorgesehene SIM-Karte kann in jedem Mobiltelefon oder PC-SIM-Kartenleser vorbereitet werden. Die vorbereitete SIM-Karte wird in den dafür vorgesehenen Schlitz auf der Unterseite (Kabel und Taster) der SwitchBox- wireless eingeführt. -
Seite 9: Blinkcodes
Beispiel für ein richtiges Paßwort: '1214' ACHTUNG: Viele Mobiltelefone besitzen neben dem SIM-Telefonbuch auch geräteinterne Telefon- oder Adressbücher – diese sind aber natürlich nicht dazu geeignet, Parameter an die SwitchBox- wireless zu übergeben. Alle Parameter müssen im SIM-Telefonbuch, d. h. auf der SIM-Karte selbst... - Seite 10 SwitchBox-wireless ist eingebucht und betriebsbereit. grün Flackern SwitchBox-wireless wird angerufen, kennzeichnet die Klingelphase und die gelb Gesamtzeit einer bestehenden Verbindung (= während des gesamten Anrufes) - 10 - Hasenbrink 4, 32052 Herford, Germany Tel. +49 (0) 5221 929660 Fax +49 (0) 5221 9296628...
-
Seite 11: Steuerung Der Switchbox-Wireless Per Voice-Call
Bedienung Die SwitchBox-wireless kann über jedes Telefon mit Tonwahlverfahren (DTMF = Dual Tone Multi Frequency) gesteuert werden. Dabei ist unerheblich, ob es sich um ein Festnetz- oder Mobiltelefon handelt. Nach dem 2. Ruf nimmt die SwitchBox-wireless das Gespräch entgegen. Der Anrufer wird durch eine freundliche Frauenstimme dazu aufgefordert, das Paßwort einzugeben. - Seite 12 Reaktionen der SwitchBox-wireless beim Voice-Call Die SwitchBox-wireless verfügt über eine integrierte Sprachausgabe. Nach einem Anruf bei der SwitchBox-wireless und deren Annahme des Anrufes wird nach der Begrüßung („“) zur Eingabe des Paßwortes aufgefordert. Wurde das Paßwort richtig erkannt, wird dies durch die Ansage "Paßwort OK"...
- Seite 13 - www.antrax.de Voice-Call → SwitchBox-wireless Zugangscode vs. PIN Der Zugangscode für den Zugriff auf die SwitchBox-wireless via Voice-Call lautet "1357". D. h. solange dieser Zugangscode nicht explizit neu gesetzt wird (über den Telefonbucheintrag "PWD" auf der SIM-Karte) wird der Standard-Zugangscode verwendet.
-
Seite 14: Steuerung Der Switchbox-Wireless Per Sms
SMS → SwitchBox-wireless Steuerung der SwitchBox-wireless per SMS ACHTUNG: Bei der Steuerung der SwitchBox-wireless per SMS ist zu beachten, dass es bis zu 24 Stunden dauern kann, bis eine SMS die SwitchBox-wireless erreicht. Die Laufzeiten sind von Provider zu Provider sehr unterschiedlich. Häufig benötigen netzübergreifende SMS (z. B. von O D2) sehr viel längere Laufzeiten als netzinterne SMS. -
Seite 15: Beispiel Für Eine Switchbox-Wireless-Status - Sms
Output: ON Credit: 13,59 EUR GSM-PWR: -83dBm Die SMS wird von der SwitchBox-wireless-Wireless verschickt, wenn sie per SMS mit "status?" oder "*" (innerhalb eines Befehls) oder per DTMF mit *20# angefordert wurde. - 15 - Hasenbrink 4, 32052 Herford, Germany Tel. +49 (0) 5221 929660 Fax +49 (0) 5221 9296628... -
Seite 16: Schnelleinstieg
Für einen schnellen Einstieg empfehlen wir folgende Vorgehensweise: 1.) Steuerung der SwitchBox-wireless über ein Festnetz- oder Mobiltelefon: • die in der SwitchBox-wireless zu verwendende SIM-Karte kann in einem Mobiltelefon oder SIM-Kartenleser am PC eingerichtet werden: Die PIN der SIM-Karte muss auf "1357" eingestellt werden. -
Seite 17: Troubleshooting
Antennen auf deren Dualband-Fähigkeit. Geeignete GSM- Antennen finden Sie z. B. unter www.antrax.de Mehrere Die SwitchBox-wireless macht keine Unterschiede bei der Reihenfolge der Bediener autorisierten Usern. Vermeiden Sie bitte den zeitlich eng zusammenliegenden Zugriff mehrerer Benutzer per SMS. - Seite 18 Datentechnik GmbH info@antrax.de - www.antrax.de SMS kommen Die SwitchBox-wireless versendet SMS genau so, wie ein 'normales' nicht an Handy auch. Wenn eine SMS nicht (sofort) beim Empfänger ankommt, so liegt das meist an langen Laufzeiten für die Übermittlung. Es ist, speziell beim SMS-...
-
Seite 19: Verwendete Ausdrücke
Bezeichnung der LED mit der Bezeichnung "ON" auf der SwitchBox-wireless GSM-LED Bezeichnung der LED mit der Bezeichnung "GSM" auf der SwitchBox-wireless SwitchBox-wireless - Bezeichnung der auf der SwitchBox-wireless Steckdose befindlichen 230V-Steckdose. Hier wird der Rechner oder ein externes Gerät angeschlossen Voice-Call Sprach-Ruf bzw. Sprach-Verbindung.
