· Schließen Sie die anderen Enden der Messfühler an den zu
messenden Widerstand an, um Ω zu messen.
· Der gemessene Widerstand wird in der Hauptanzeigezeile \
[K] angezeigt.
HINWEIS
Wenn der gemessene Widerstand über 1M liegt, kann es eine
Weile dauern, bis sich die Messung stabilisiert. Dies ist bei
hohen Messwerten normal.
Wenn kein Eingang vorhanden ist, zeigt das Messgerät "OL"
an.
Schalten Sie zu Ihrer bzw. der Sicherheit des Geräts alle Strom-
versorgungen im zu testenden Schaltkreis aus und entladen
Sie alle Kondensatoren vollständig.

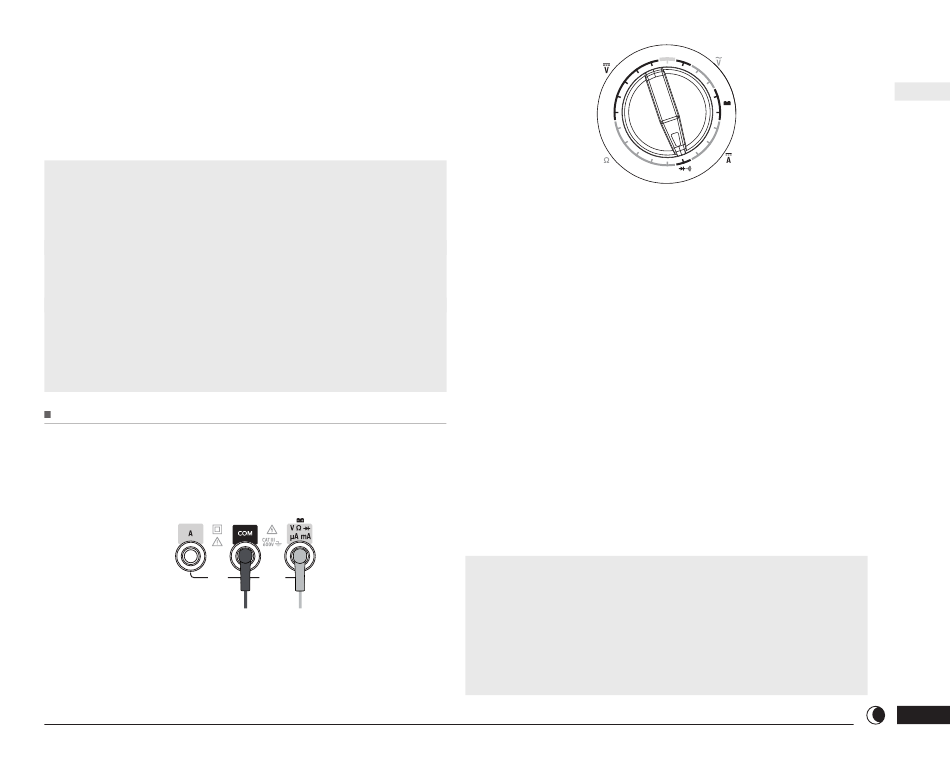

DURCHGANGS- UND DIODENMESSUNG
· Schließen Sie die schwarze Messsonde an die COM-Ein-
gangsklemme [07] und die rote Sonde an die allgemeine
Eingangsklemme [06] an.
FUSED
MAX 10A
· Drehen Sie den Drehknopf \[05], um den Modus Durchgangs-
und Diodenmessung auszuwählen.
FUSED
MAX 200mA
600
200
20
2
200m
20M
200K
20K
· Schließen Sie die anderen Enden der Messsonden an beide
Enden des Messobjekts an.
Wenn der Widerstand des Messobjekts weniger als 30Ω
beträgt, schaltet das
Gerät automatisch in das Durchgangsfeld. Die Anzeige (grüne
LED) leuchtet auf und der Summer ertönt, um den Durchgang
zwischen den angeschlossenen Punkten anzuzeigen, während
der LCD-Bildschirm den Widerstandswert anzeigt.
Handelt es sich bei dem zu messenden Objekt um eine Diode,
schaltet das Messgerät bei positivem Durchgang automatisch
auf das Diodenfeld um, während der LCD-Bildschirm \[02]
die ungefähre Durchlassspannung der Diode anzeigt. Wenn
die Diode offen ist oder die Polarität vertauscht ist, wird "OL"
angezeigt. Bei Silizium-PN-Übergängen liegt der normale Wert
bei etwa 0,5-0,8 V.
HINWEIS
Um Schäden am Messgerät und Verletzungen zu vermeiden,
wenn Sie stromführende PN-Übergänge messen, muss
die gesamte Stromversorgung im Messkreis ausgeschaltet
werden und die Restladung aller Kondensatoren muss vor der
Messung entladen werden.
OFF
NCV
600
200
9V
1.5V
2000µ
200m
10A
2K
200
7
