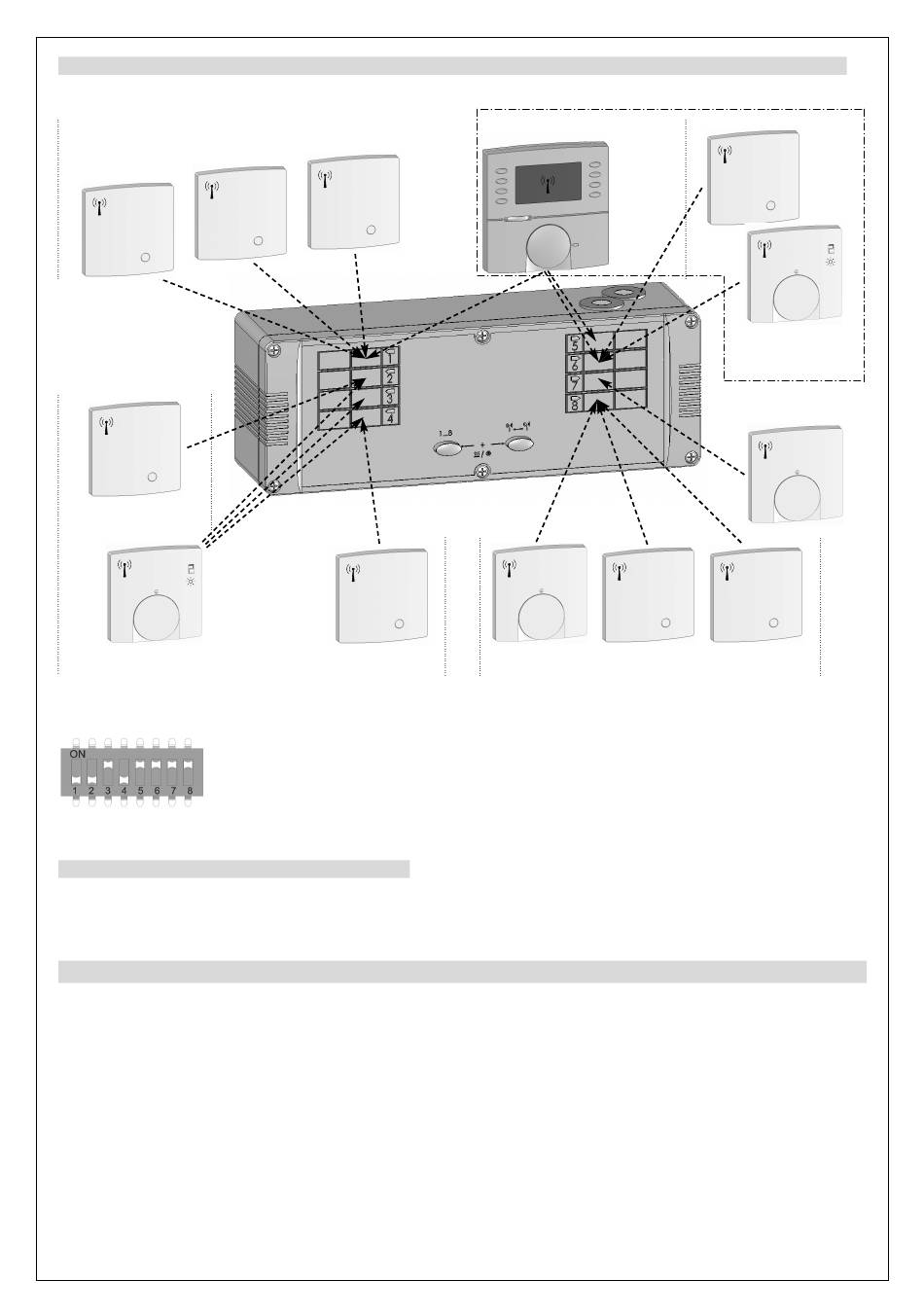

10.7 Kombination verschiedener Installationssysteme – „Standard" / „Mittelwert" / „Zentral" / „Master-Slave"
Kombinationen verschiedener Funksystem-Installationen können durch entsprechendes Anlernen der Sender und Setzen der DIP-Schalter frei
gewählt werden.
.........................................................................................................................................................................................................................................................................
Raum 1:
Zentralregelung inklusive Mittelwertbildung, zeitgesteuerter Energiesparfunktion sowie
Vorgabe von Sonderfunktionen (Urlaub, Ein/Aus, Party, etc.)
.........................................................................................................................................................................................................................................................................
.................................................................
Räume 2 und 4:
Zentralregelung inklusive
manueller Energiesparfunktion
..................................................................................................
ECO
Raum 3:
Standard-Einzelraumregelung mit manueller Energie-
sparfunktion, Zentralregler für die Räume 2 und 4
...................................................................................................................................................................
Achtung!
DIP-Schalter setzen!
Ø
central
Siehe Seite 4, Punkt 4.8

10.8 Verwenden mehrerer Funk-Temperaturregler

Für Temperiersysteme mit mehr als 8 Kanälen können beliebig viele Funk-Temperaturregler auch in Kombination 8- und 4-Kanal eingesetzt
werden. Hierbei sind die Geräte wie ein Gerät anzuwenden. Die Funktionen werden allein durch die an einen Kanal angelernten Sender und die
für jeden Kanal einzeln vorhandenen DIP-Schalter „Mittelwertbildung"/„Zentralregelung" bestimmt. So kann z.B. eine Master-Slave- oder Zentral-
regelung über mehrere Funk-Temperaturregler vorgenommen werden.

11. Technische Daten

Funktionstyp: 120
Versorgungsspannung: 230 V~
Ausgänge Ventile: 1 Relais-Schließerkontakt je Kanal, Potential 230V~
Schaltvermögen:
KTFRx-315.125 max. 32 thermoelektrische Ventilantriebe 230V~, stromlos geschlossen
KTFRx-213.140 max. 16 thermoelektrische Ventilantriebe 230V~, stromlos geschlossen
Die Aufteilung auf die Kanäle kann beliebig gewählt werden.
Ausgang Pumpe: 1 Relais-Schließerkontakt, Potential 230V~
Schaltvermögen: 180 VA

Anschluss:

Federsteckklemmen 0,2 ...1,5 mm
Leistungsaufnahme:
KTFRx-213.140 ca. 3,6 W (14 VA)
KTFRx-315.125 ca. 5 W (15 VA)
Interne Sicherung: 4A bzw. 6,3A, siehe Einklebeschaltbild, Die Gerätesicherung sichert ebenfalls die Stromkreise der Ventilantriebe
und der Umwälzpumpe.
Regelbereich: 5 ... 30°C
Schaltdifferenz: ca. 0,5 K
Frostschutz bei Aus
über Kontakteingang: ca. 5°C (Schaltdifferenz ca.+1K)
Empfangsfrequenz: 868,3 MHz
Raum 5:
Standard-Einzelraumregelung mit zeitge-
................................................................................................................................................
Raum 8:
Standard-Einzelraumregelung mit Mittelwertbildung
................................................................................................................................................
2
15
Raum 6:
steuerter
Energiespar
funktion,
Master für
Raum 6 sowie
Zentralregler
für Raum 1
Mittelwertbildung sowie Teil-
nahme am Master-Slave-Be-
trieb durch Schalter manuell
wählbar
Raum 7:
Standard-Einzelraumregelung
ECO
