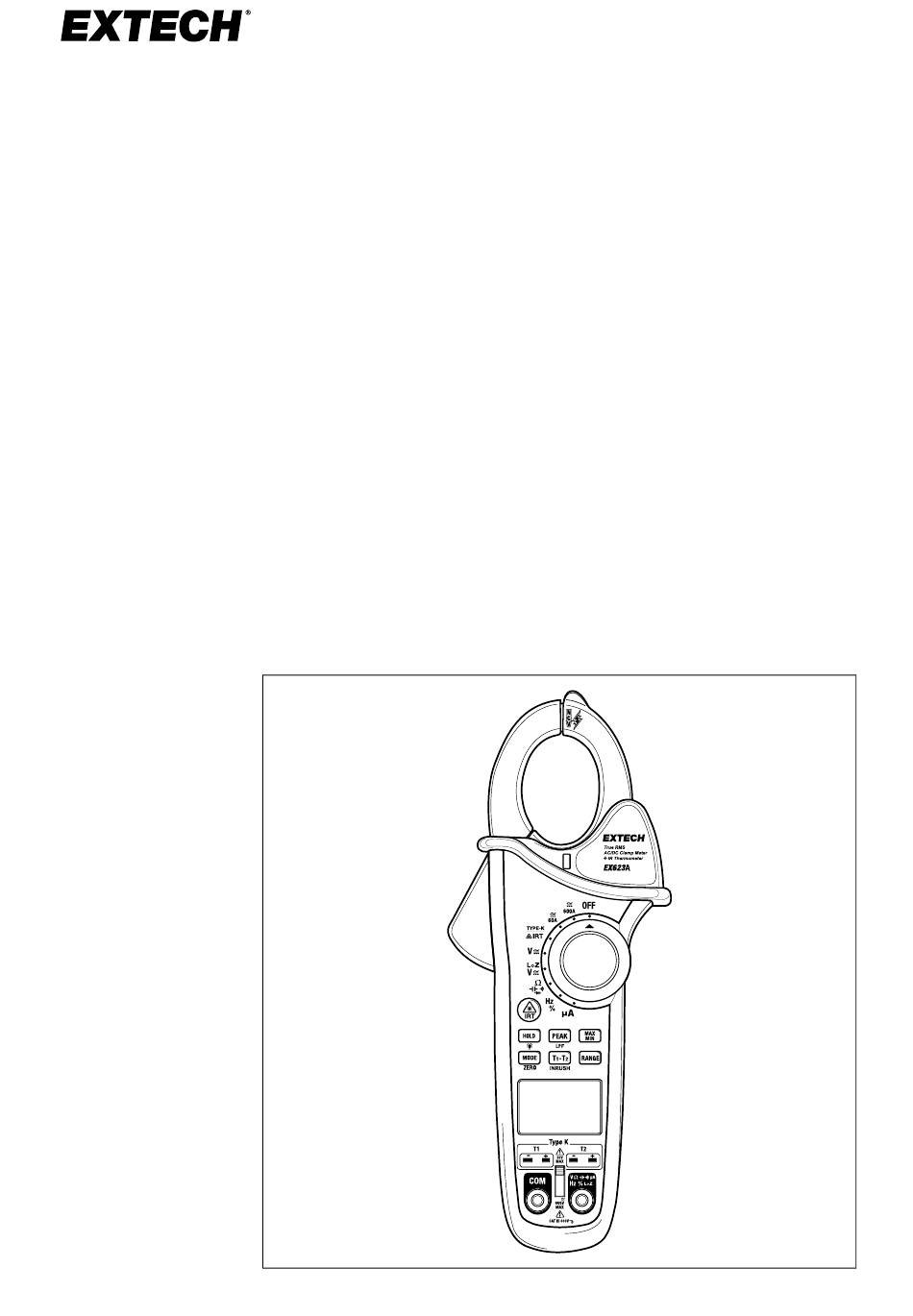

- Seite 1 Kurzanleitung 600-A- Strommesszange (AC/DC) mit Echteffektivwert und IR-Thermometer MODEL EX623A...
- Seite 2 Kurzanleitung (DE) EINLEITUNG Der Extech EX623A misst die Temperatur mit einem Infrarot-Detek- tor (IR) und zwei Thermometereingängen vom Typ K. Elektrische Messungen umfassen AC/DC-Spannung/-Strom, Widerstand/ Durchgang, Kapazität, Frequenz/Arbeitszyklus, Diode, und einen berührungslosen Spannungsprüfer. Dieses Messgerät ist wasser- dicht und wurde robust für den industriellen Einsatz konstruiert.
- Seite 3 VORSICHT • Entfernen Sie immer die Messleitungen, bevor Sie die Batterie oder die Si- cherungen austauschen. • Prüfen Sie den Zustand der Messleitungen und das Messgerät auf Schä- den, bevor Sie es in Betrieb nehmen. • Seien Sie vorsichtig bei Messungen, wenn die Spannung mehr als 35 V DC oder 25 V AC RMS beträgt.
- Seite 4 AC/DC-Spannung und LoZ-Spannung 600 V AC/DC Widerstand, Kapazität, Frequenz, Diode 250 V AC/DC Thermoelement Typ K 30 V DC, 24 V AC BESCHREIBUNG DES MESSGERÄTS Berührungslose Spannungser- kennung (NCV). Stromzange. NCV-Anzeige Klemmen-Trigger. Funktionswahlschalter Bedientasten. Hintergrundbeleuchtetes LCD. Thermoelementeingänge. Negative Messleitungsbuchse. 10. Positive Messleitungsbuchse. 11.
- Seite 5 STEUERTASTEN Halten Sie die Taste gedrückt, um die Temperatur des Zielpunkts anzuzeigen. Zwischenspeicher. Drücken Sie die Taste kurz, um den Messwert zu fixieren bzw. wieder freizugeben. Drücken Sie die Taste lang, um die Hintergrundbeleuchtung ein- oder auszuschalten. Spitzenwert: Drücken Sie die Taste kurz, um die Signalspitze des gemessenen Stroms ein-/auszublenden.
- Seite 6 FUNKTIONEN Eingangsverschlussschalter Stellen Sie den Schalter in die richtige Position für die in der Abbil- dung unten gezeigten Messungen. Automatic/Manual Range (Automatische/manuelle Bereichsauswahl) Bei den Funktionen Spannung, Widerstand, Kapazität, Frequenz und μA-Strom wählt das Messgerät automatisch den optimalen Be- reich aus. Um die manuelle Bereichsauswahl zu verwenden, drük- ken Sie die Taste RANGE.
- Seite 7 Relativer Modus (REL) Mit der Relativfunktion können Sie Messungen relativ zu einer ge- speicherten Referenz vornehmen. Der angezeigte Wert ist die Dif- ferenz zwischen dem Referenzwert und dem gemessenen Wert. Drücken Sie die REL-Taste, um den Referenzwert zu speichern (REL wird angezeigt). Das Display zeigt nun die Differenz zwischen dem gespeicherten und dem gemessenen Wert an.
- Seite 8 STROMMESSUNG MIT DER ZANGE WARNUNG Trennen Sie die Messleitungen, bevor Sie eine Zangenmessung durchführen. 1. Drehen Sie den Funktionswahlschalter in die Position 60 A oder 600 A. 2. Drücken Sie MODUS (MODE), um AC oder DC auszuwählen. 3. Drücken Sie den Auslöser, um die Klemmbacke zu öffnen. Le- gen Sie die Zange nur vollständig um einen Leiter, wie in der Abbildung dargestellt.
- Seite 9 μA-STROMSTÄRKEMESSUNGEN 1. Schieben Sie die Eingangsverschluss in die obere Position. 2. Drehen Sie den Funktionswahlschalter in die Position μA. 3. Drücken Sie MODUS (MODE), um AC oder DC auszuwählen. 4. Stecken Sie den schwarzen Messleitungsstecker in die negati- ve COM-Buchse. Stecken Sie den roten Messleitungsstecker in die positive μA-Buchse.
- Seite 10 MESSEN VON SPANNUNG, FREQUENZ, WIDERSTAND, DIODE UND KAPAZITÄT Bei diesen Messungen werden die Messleitungen „über“ das zu prüfende Gerät oder den zu prüfenden Stromkreis geführt (parallel). WARNUNG Stromschlaggefahr. Hochspannungs-AC/DC-Stromkreise sind äußerst ge- fährlich und sollten mit großer Vorsicht gemessen werden. Messen Sie Widerstand, Diode oder Kapazität nicht an stromführenden Geräten.
- Seite 11 IR-TEMPERATURMESSUNG VORSICHT Richten Sie den Laser nicht auf die Augen, und schauen Sie nicht direkt hinein. 1. Drehen Sie den Funktionswahlschalter auf die IRT-Position. 2. Halten Sie die IRT-Taste gedrückt, und richten Sie den Laser- pointer auf eine Oberfläche. 3. Halten Sie die IRT-Taste weiterhin gedrückt, und drücken Sie die MODE-Taste lang, um zwischen °F und °C zu wechseln.
- Seite 12 TEMPERATUR-MESSUNGEN TYP K VORSICHT Das mitgelieferte Thermoelement ist für maximal 250 ℃ (482 ℉) ausgelegt. 1. Stellen Sie den Eingangsverschlussschalter in die untere Position. 2. Drehen Sie den Funktionswahlschalter in die Position TYPE K. Drücken Sie MODE, um °F oder °C auszuwählen. 3.
- Seite 13 BERÜHRUNGSLOSER SPANNUNGSPRÜFER 1. Entfernen Sie die Messleitungen vom Messgerät. 2. Stellen Sie den Funktionsschalter auf eine beliebige Position. 3. Platzieren Sie die Zangenspitze in der Nähe oder auf dem zu prüfenden Leiter. 4. Bei Wechselspannung leuchtet die rote NCV-Detektor-LED auf. Der messbare Spannungsbereich liegt zwischen 100 und 600 V AC.
- Seite 14 GRUNDLEGENDE SPEZIFIKATIONEN Laden Sie für umfassende Spezifikationen bitte das Benutzerhand- buch herunter. Display Hintergrundbeleuchtetes LCD mit Balkendiagramm Bereichsüberschrei- OL-Anzeige tung Batterieleistung 9-V-Batterie Betriebstemperatur 0 bis 50 ℃ (32 bis 122 ℉) Max. 80 % rF bis zu 31 ℃ (87 ℉) Luftfeuchte bei Betrieb Abmessungen...
- Seite 15 Rücksendungen (RMA): https://customer.flir.com/Home GARANTIE Teledyne FLIR garantiert zwei Jahre lang ab Lieferdatum, dass die- ses Gerät der Marke Extech frei von Material- und Verarbeitungs- mängeln ist. Den vollständigen Garantietext finden sie auf der Support-Website unter dem untenstehenden Link. https://www.flir.com/support-center/warranty/ #NAS100185; r. AE/96698/98047; de-DE...
- Seite 16 #NAS100185; r. AE/96698/98047; de-DE...
