Infinity 5000cs Einbauanleitung Seite 3
DEUTSCH
E
INBAU

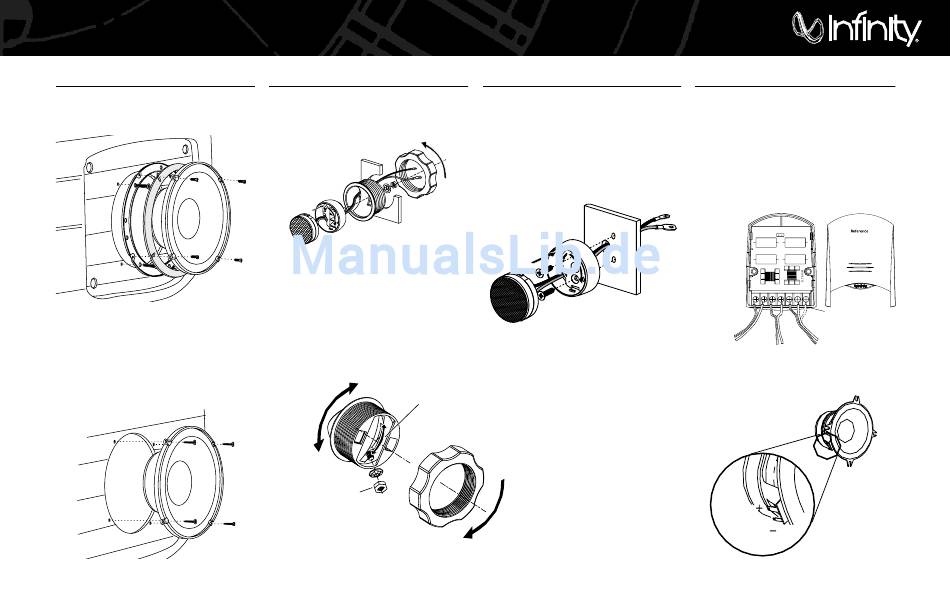

Abbildung 3.
So montieren Sie das 6000cs Bass-Chassis in einen
vorbereiteten Einbauausschnitt.
Hinweis: Sie benötigen einen Adapter, um das 6000cs-
Chassis an einen Standard-Einbauausschnitt mit
15,24 cm Durchmesser anzupassen. Befestigen Sie
den Adapter mit Hilfe der mitgelieferten Schrauben an
die Türverkleidung. Befestigen Sie danach das Chassis
mit hilfe der Blechschrauben an den Adapterring.
Abbildung 4.
So montieren Sie das 6000cs-Chassis in einen
165 mm großen Einbauausschnitt.
E
INBAU
Abbildung 5A.
So montieren Sie den Hochtöner mit Hilfe eines
I-Mount
™
(Teile-Nr. 5.859.917) Montagekits.
3
1
2
Hinweis: Bewegen Sie den Gewindestift nach oben
oder unten, und drehen Sie den komplette
Einbaustutzen, um den Schallabstrahlwinkel des
Hochtöners zu verstellen. Fixieren Sie anschließend
den Gewindestift und den Einbaustutzen.
Abbildung 5B.
3
DREHEN SIE DIE GESAMTE HALTERUNG
DES HOCHTÖNERS UND RICHTEN SIE
DIESEN SO AUF DEN HÖRER AUS.
1
SCHIEBEN SIE DEN GEWIN-
DESTIFT NACH OBEN, UM
DEN ABSTRAHLWINKEL
EINZUSTELLEN.
2
ZIEHEN SIE DIE MUTTER
MIT DER BEILAGSCHEIBE
FEST, UM DEN GEWÄHLTEN
ABSTRAHLWINKEL ZU
SICHERN SIE DEN HOCH-
FIXIEREN.
TÖNER MIT DER GROSSEN
MUTTERSCHRAUBE.
E
INBAU
Abbildung 6.
So montieren Sie den Hochtöner mit Hilfe des
I-Mount™ Montage-Kits.
1
BEFESTIGEN SIE MIT HILFE DER MITGELIEFERTEN SCHRAUBEN
DIE BASIS DES MONTAGE-KITS. DRÜCKEN SIE ANSCHLIESSEND
DAS GEHÄUSE MIT DEM HOCHTONCHASSIS IN DIE BASIS BIS ES
EINRASTET.
1
ATTACH BASE
WITH SCREWS, THEN:
2
3
4
E
INBAU
Verbinden Sie die Lautsprecherchassis mit der Fre-
quenzweiche und diese mit dem Verstärker. Achten
Sie dabei auf die richtige Polarität.
Hinweis: Wenn Sie die 105t-Hochtöner einzeln
erworben haben, schließen Sie diese über die im
Anschlusskabel eingebaute Frequenzweiche un-
mittelbar an den Verstärker an. Achten Sie auch
hier auf die richtige Polarität.
BLACK (—)
Abbildung 7A.
p/s 050
RED (+)
5.4uF
2ohm
6.8uF
2ohm
0.22mH
-
+
-
+ -3dB
IN
-
WF
+
TW
_
+
ZU DEN LAUT-
+
_
+
_
SPRECHER-
ZUM HOCHTÖNER
ZUM MITTEN-
AUSGÄNGEN
TÖNER
DES VERSTÄRKERS
Abbildung 7B.
Breite
Lasche=
Schmale
Lasche =
PLUSPOL (+) HIER AN-
SCHLIESSEN, UM DIE
HOCHTONWIEDERGABE
ZU DÄMPFEN
