GILGEN SL 35-S Montageanleitung Seite 27

SL
3.17 Verschalung / Sensoren
Material:
1 Vertikalverschalung
.. Horizontalverschalung 56,5 mm
.. Horizontalverschalung 23 mm
1 Basis-Set
1 Verschalungswinkel-Set (LB > 2'000 mm)
1 Set Sensordistanzrahmen
CAN-Sensoren
.. COMBISCAN-PI
.. COMBISCAN-SM
.. SAFESCAN-PI
Konventionelle Sensoren
.. IXIO-DT1
.. IXIO-DT3
.. IXIO-ST

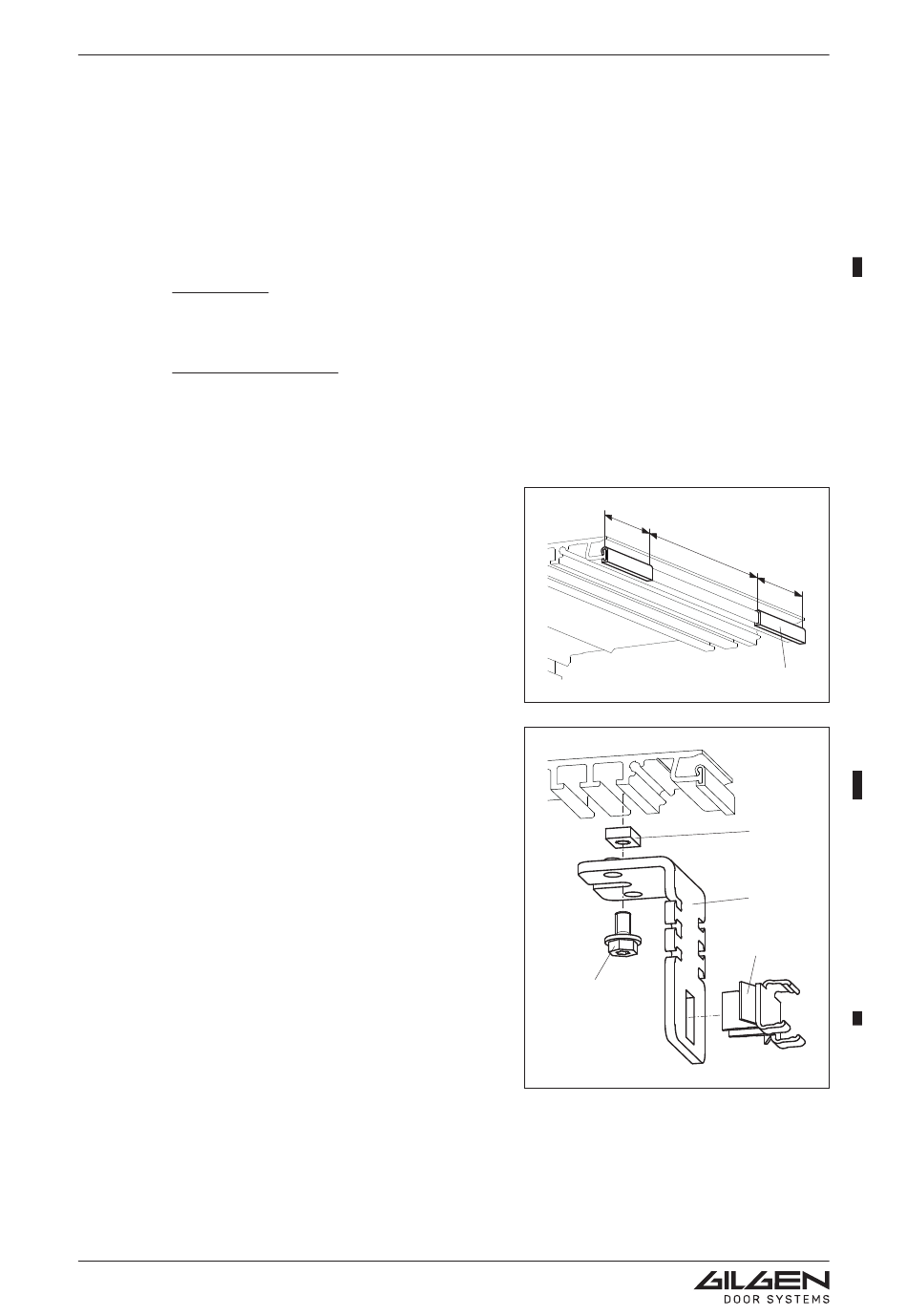

Vorgehen:
1. Scharniere an Laufprofil positionieren.
2. Zwei Verschalungswinkel an Laufprofil mon-
tieren (siehe entsprechende Geometrie-
Zeichung im Anhang): Anzugsdrehmoment
10 Nm.
0610-990-11---20e_2021.09.indd
M6 x 10
0635-323
10 Nm
0610-990/11e
Seite 27 von 34
Montageanleitung
SL-S SL-C
0610-309 0610-308
0610-310 0610-310
0610-311 0610-311
0610-105 0610-105
0610-201 0610-201
0610-261 / 0610-263
6466-500 6466-500
6466-501 6466-501
6466-502 6466-502
6466-212 6466-212
6466-213 6466-213
6466-431 6466-431
5 0
5 0 0
. . . 6 0
0
5 0
0635-307
M6
0630-637
0610-341
0630-639
