7.4.2 Verhältnissteuerung mit Prozessmessung
In dieser Betriebsart wird die mengenproportionale Dosie-
rung von Desinfektionsmitteln
teuerung mit Prozessmessung wird nur beim Rivo™
Municipal/Industrial (W3T586961) unterstützt.
Ein typischer Anwendungsbereich ist die einfache durch-
flussgesteuerte Trinkwasserchlorung. Für jeden der bei-
den Messkanäle Mod1 und Mod2 stehen Regler zur
Verfügung. Als Durchflusssignal wird bei beiden Reglern
dasselbe verwendet.

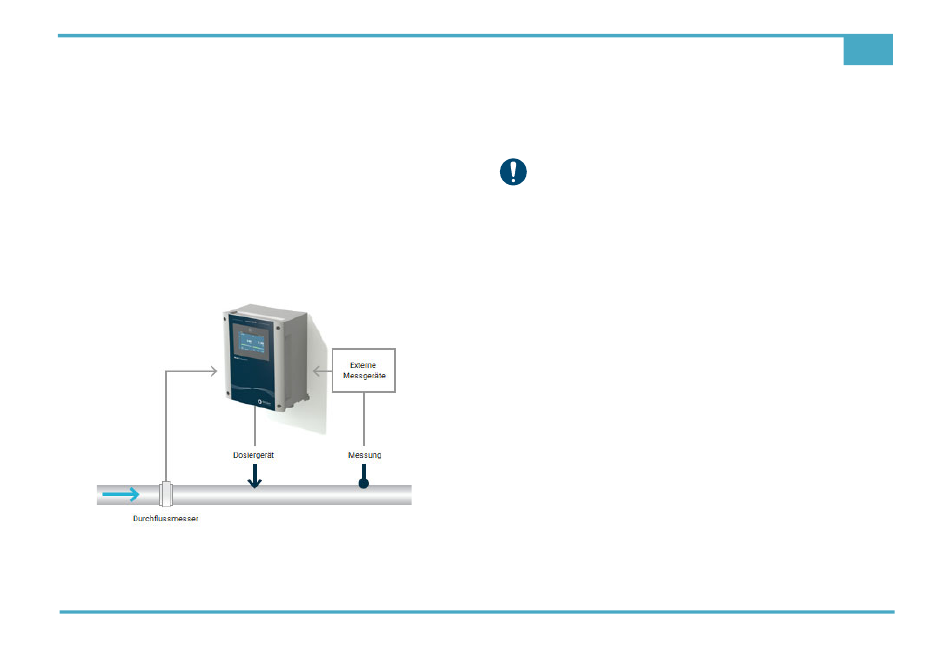

Abb. 7
Verhältnissteuerung mit Prozessmessung
Evoqua Water Technologies GmbH | W3T613932 Ausgabe 02-0724
Rivo™ I Municipal/Industrial / Rivo™ I Municipal/Industrial PC
geregelt. Die Verhältniss-
Erforderliche Modulbestückung:
•
Rivo™ Flex Mod Modul zur Messwerterfassung an
Modulsteckplatz 1 bzw. 2
Alternativ kann der Messwert anstelle eines Mess-
modules auch über Schnittstelle aufs Elektronik-
Modul übertragen werden.
Eingangssignale:
•
Messwerterfassung MOD 1 bzw. MOD 2
•
Durchflussmessung (0/4 ... 20mA) skalierbar
•
Zweite Steuergröße über Sensor-Messmodul möglich
•
Interner oder externer Dosierfaktor (0/4 ... 20 mA)
Folgende Reglerausgänge sind möglich:
•
Dosierpumpe
•
Pulspumpe
•
Stellmotor mit Rückmeldung 1kOhm/5kOhm/0 ... 1 V/
mA-Signal
•
Stetiger mA-Ausgang
