7.4

Anschluss des(der) PV-Wechselrichter

Je nach Version der Umschalteinrichtung können
● bis zu zwei einphasige PV-Wechselrichter
● und zusätzlich ein dreiphasiger PV-Wechselrichter (KEINE Unterstützung im Ersatzstrom-
betrieb!)
verwendet werden, wobei die PV-Wechselrichter nicht zwingend in der Umschalteinrichtung
angeschlossen werden müssen.

1PH-Vorzugstypen

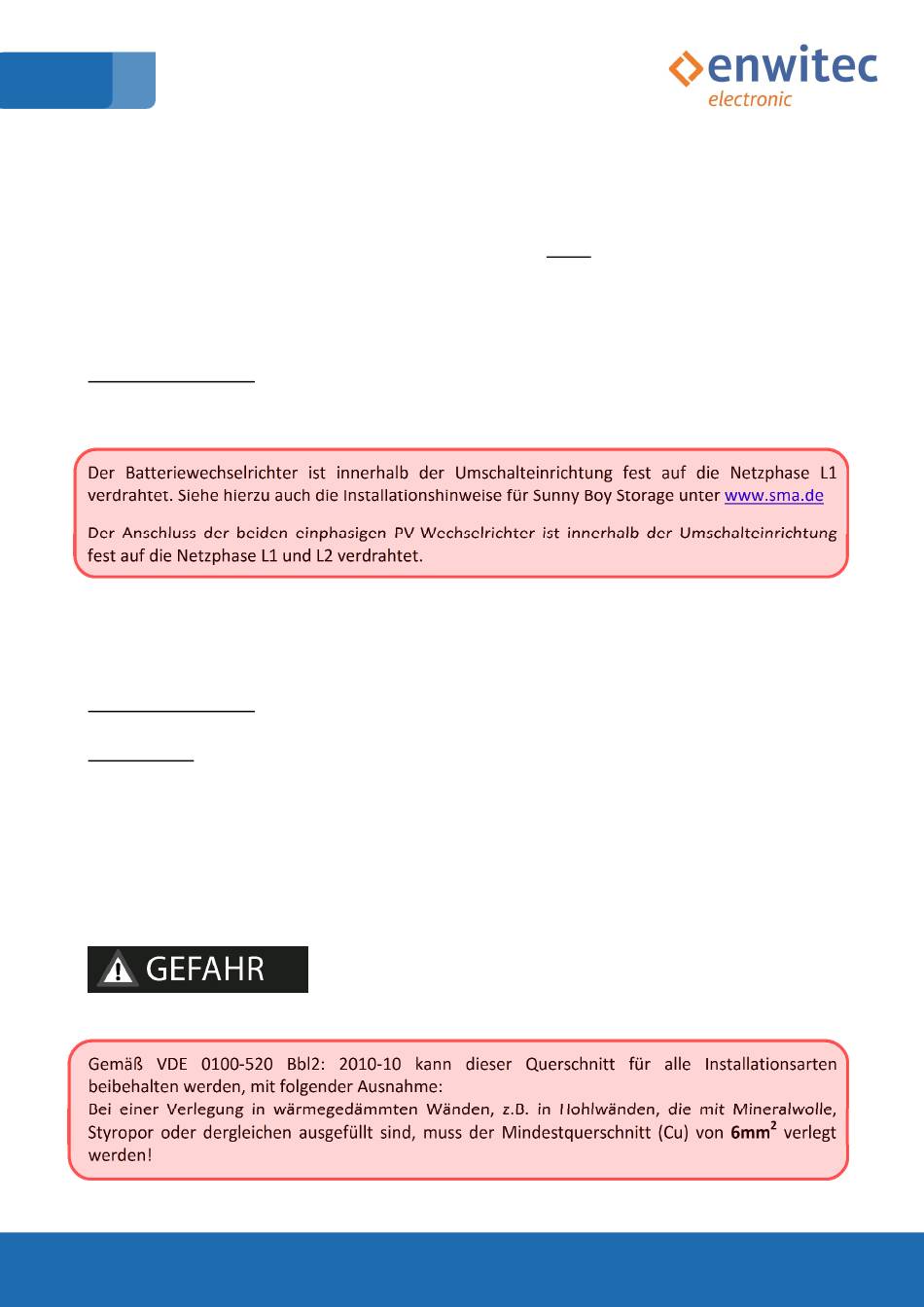

Der Batteriewechselrichter ist innerhalb der Umschalteinrichtung fest auf die Netzphase L1
verdrahtet. Siehe hierzu auch die Installationshinweise für Sunny Boy Storage unter
Der Anschluss der beiden einphasigen PV-Wechselrichter ist innerhalb der Umschalteinrichtung
fest auf die Netzphase L1 und L2 verdrahtet.
Bei Anschluss von einem einphasigen PV Wechselrichter sollte* dieser auf L1 geklemmt werden.
Bei Anschluss von zwei einphasigen-PV Wechselrichtern sollte der leistungsschwächere PV-
Wechselrichter auf L1 geklemmt werden, der leistungsstärkere auf L2.

3PH-Vorzugstypen

ALLGEMEIN
Die Anschlüsse für die PV-Wechselrichter sind in der Umschalteinrichtung mit folgenden
Schutzeinrichtungen versehen:
Fehlerstromschutzschalter
Leitungsschutzschalter
Der erforderliche minimale Leiternennquerschnitt (Cu) für das Anschlusskabel beträgt: 4mm
Für die PV-Wechselrichter gilt wiederum, wie beim Anschluss des Sunny Boy Storage:
Gemäß VDE 0100-520 Bbl2: 2010-10 kann dieser Querschnitt für alle Installationsarten
beibehalten werden, mit folgender Ausnahme:
Bei einer Verlegung in wärmegedämmten Wänden, z.B. in Hohlwänden, die mit Mineralwolle,
Styropor oder dergleichen ausgefüllt sind, muss der Mindestquerschnitt (Cu) von 6mm
werden!
*
falls nicht anders vom Netzbetreiber vorgegeben!
SMA_BBDAP_SB_Storage_DACH_10013442_Rev 1.3_DE
● SMA Sunny Boy 3.0/3.6/4.0/5.0
● maximal ZWEI einphasige Wechselrichter, pro Netzphase
(L1,L2) wird EIN Wechselrichter angeschlossen
● SMA Tripower - Baureihe 3.0/4.0/5.0/6.0 oder
● SMA Tripower - Baureihe 5000TL - 12000TL
Typ A; 300mA (selektiv)
"C"-Charakteristik
● Nennwert 32A bei den einphasigen Wechselrichtern
● Nennwert 25A beim dreiphasigen Wechselrichter
www.sma.de
2
2
verlegt
Seite -27- von -44-
