BEDIENUNG
›
RENNKOMPRESSOR NXT DIGI
1. Gummisohle entfernen
4. Manometerkappe abheben
und wegdrehen
SW 10
7. Manometer mit max.
2Nm anschrauben
0000
10. Schlauchverschraubung
wieder festziehen
›
12000

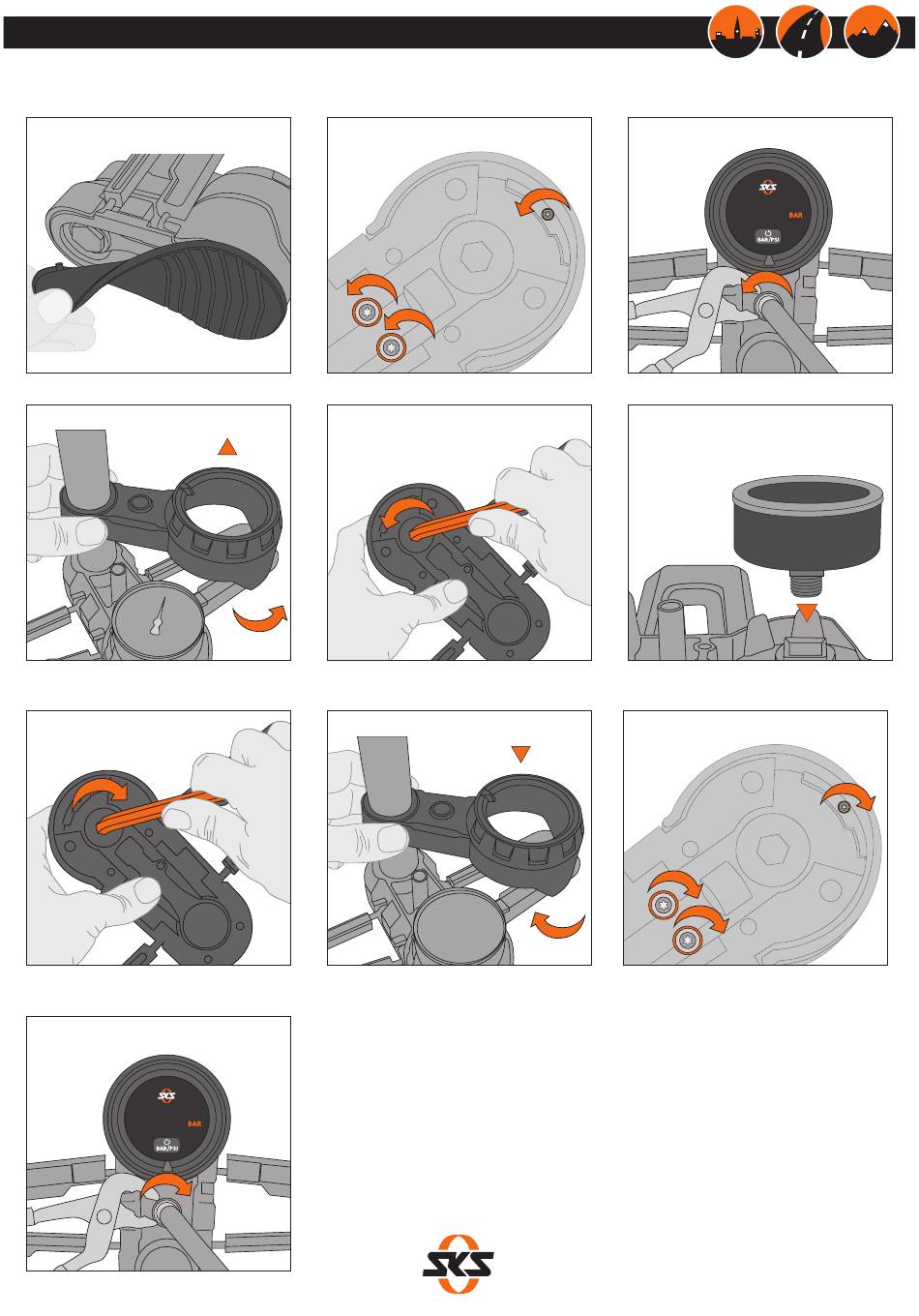

Austausch Manometer
TORX 25
2. Torx-Schrauben lösen
SW 10
5. Manometer an der Unterseite mit Innen-
sechskantschlüssel (10) herausschrauben
8. Manometerkappe wieder aufsetzen
GERMANY
TORX 10
3. Verschraubung des Schlauches lösen
6. Manometer in den
Manometerhalter stecken
TORX 25
9. Torx-Schrauben wieder festschrauben
ALLROAD
ROAD
MOUNTAIN
0000
TORX 10
