RX CONTROLLER

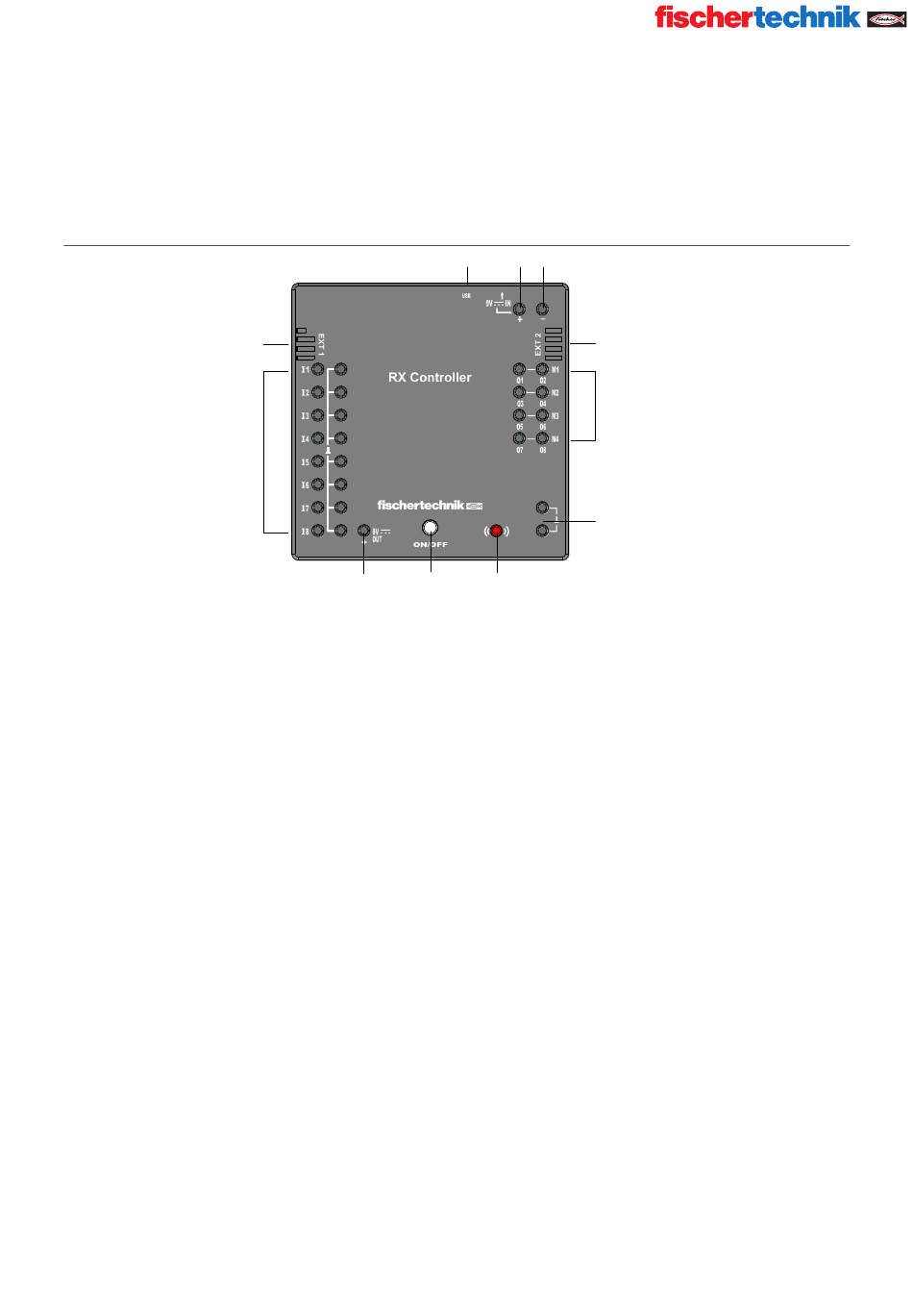

ÜBERSICHT DER ANSCHLÜSSE
1
Mini-USB-Buchse
Der Mini-USB-Anschluss stellt die Verbindung zum PC her.
2
9V IN, DC-Buchse (3,45mm, Pluspol innen)
Hier wird das Netzgerät aus dem Power Set angeschlossen (nicht im Lieferumfang)
3
9V IN, Anschluss Batterie / Akkupack
Dieser Anschluss ermöglicht eine mobile Spannungsversorgung über einen fischertechnik Batteriehalter
oder Akkupack.
4
EXT 1 und EXT 2 Anschlüsse für I2C-Sensoren
Über diese 6-poligen Stiftleisten können fischertechnik I2C Sensoren angeschlossen werden
5
Ausgänge M1-M4 bzw. O1-O8
An diese Ausgänge können 4 Motoren angeschlossen werden. Alternativ 8 LEDs
oder Magnetventile, deren zweiter Pol mit einem Masseanschluss (6) verbunden wird.
6
2 Anschlüsse für Masse (Minuspol)
7
Bluetooth Taster
Roter Taster zur Aktivierung der Bluetooth-Verbindung
8
ON/OFF-Taster
Zum Ein- und Ausschalten des RX Controllers. Anzeige verschiedener
Betriebszustände über verschiedene Farb- und Blinkcodes der integrierten LED
9
9V Out
Versorgt Sensoren mit der nötigen Betriebsspannung 9V wie z. B. Spursensor, Ultraschallsensor
10 Universal-Eingänge I1-I8
Eingänge für verschiedene Sensoren. Sie sind über Software einstellbar für:
- Digitale Sensoren (Taster, Reedkontakte, Fototransistoren) – Digital 5 kΩ
- Analoge Sensoren 0-5kΩ (NTC-Widerstände, Fotowiderstände, Potentiometer
- Analoge Sensoren 0-10V (Farbsensoren). Anzeige des Werts in mV (Millivolt)
- Ultraschall-Abstandssensoren. Anzeige des Werts in cm
4
10
9
2
3
1
8
7
4
5
6
03
