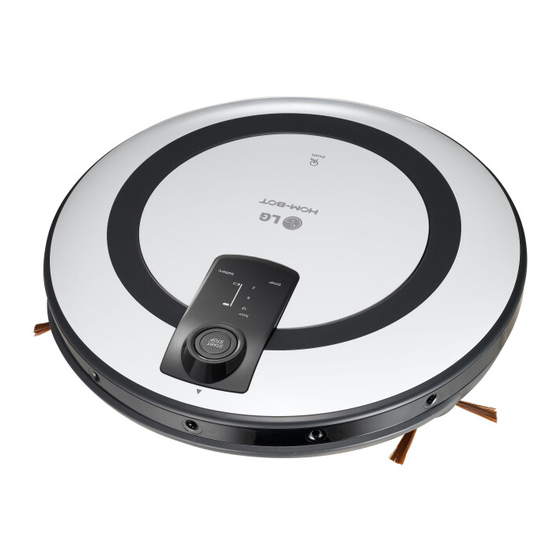

GEBRAUCHSANWEISUNG HOM-BOT Vor Gebrauch bitte Sicherheitshinweise gründlich durchlesen, um den sicheren Betrieb des Produkts zu gewährleisten. Nach Durchsicht der Bedienungsanleitung diese an einem leicht zugänglichen Ort aufbewahren. VR59**L VR59**L* www.lg.com MFL67086047...
Seite 2
FEATURES Über den Sensor der Kamera unter dem HomBot werden Bilder vom Boden erfasst. Dadurch wird der Standort des HomBot bestätigt und jeder Teil des Raumes kann gründlich gereinigt werden. Kamerasensor Dank der niedrigen Bauweise des HomBot (90mm), kann er problemlos auch unter den meisten Möbeln reinigen.
INHALTSVERZEICHNIS VOR GEBRAUCH ZUSÄTZLICHE INFORMATIONEN Sicherheitshinweise 26~28 Fehleranalyse Lieferumfang Bevor Sie den Kundendienst rufen Teilebeschreibung Tastenfunktionen REFERENZ Statusinformationen des Displays Produktspezifikationen Vor dem Starten Anmerkung zur Open Source Software Überblick GEBRAUCH So installieren Sie die Ladestation So schalten Sie die Stromversorgung des HomBot ein und aus So starten und stoppen Sie die Reinigung 16~17...
Kinder sollten unter Aufsicht sein, damit sichergestellt ist,dass sie nicht mit dem Gerät spielen. Wenn das Netzkabel beschädigt ist, muss es von einem LG Electronics Service Agent ersetzt werden, um Gefährdungen zu vermeiden. Dieses Gerät kann von Kindern ab 8 Jahren und darüber und Personen mit eingeschränkten physischen,...
Seite 5
Ladestation eines anderen Sie die Batterie oder den HomBot Herstellers verwenden. umtauschen müssen, bringen Sie ihn zum nächstgelegenen zugelassenen LG Electronics- Andernfalls kann dies zu Brand oder Servicecenter oder Händler. Fehlfunktionen führen. Andernfalls kann dies zu Brandgefahr oder zu Fehlfunktionen des Produkts führen.
Seite 6
SICHERHEITSHINWEISE ACHTUNG Keine entflammbaren Materialien, Die Stromversorgung sofort ausschalten, Oberflächenbehandlungsmittel oder wenn der HomBot ein unnatürliches Trinkwasser in der Nähe des HomBot Geräusch, Geruch oder Rauch von sich gibt. versprühen oder einsaugen. Andernfalls kann dies zu Brand oder Andernfalls kann dies zu Brand oder Fehlfunktionen führen.
Seite 7
Kein Wasser, Reinigungsmittel etc. des Produkts führen. auf den HomBot kippen. Wenn Flüssigkeiten ins Innere des HomBot gelangen, die Stromversorgung ausschalten und den LG Electronics- Händler oder –Kundendienst kontaktieren. Wenn der Boden nass ist oder nasse Stellen aufweist, vor Gebrauch des HomBot trocken wischen.
This guide briefly describes how to use the Cleaning Robot. manual, please keep it in an easily accessible location. For more detail, please refer to the user manual VR5940L VR5940L P/No.: MFL67086024 www.lg.com P/No.: MHK63425321 www.lg.com Kurzanleitung Bedienungsanleitung Batterien für Fernbedienung Bürste für die Reinigung...
TEILEBESCHREIBUNG - HomBot Ansicht von oben Taste der Abdeckung des Staubbehälters Abdeckung des Staubbehälters Statusanzeige Sensor zur Ortung der Ladestation & Empfangssensor der Fernbedienung Ansicht von vorne Ultraschallsensor Rückwärtige Ansicht Belüftungsschlitze Ansicht von unten Sensor zur Ortung von Absätzen Ladekontakte Bürste Seitliche Bürste Unterer Kamerasensor...
TEILEBESCHREIBUNG – LADESTATION / STAUBBEHÄLTER Ladestation Fach für Fernbedienung Ladekontakte Reset-Taste Kabelbefestigung Staubbehälter Griff des Staubbehälters Deckel des Staubbehälters Abdeckung der Schwammfilter Ansaugstutzens Taste zum Öffnen der HEPA-Filter Abdeckung des Staubbehälters Die Abbildungen können sich von den tatsächlichen Gegenständen unterscheiden.
Seite 11
TASTENFUNKTIONEN – HomBot Drück TART/ TOP-Tast HomBot schalt start TART/ TOP-Taste währ wird HomBot START/STOP Drück TART/ TOP-Taste -Taste HomBot schalten. Falls Sie die Taste im Timer-Modus drücken, wird die Einstellung gelöscht. Durch Drücken dieser Taste können Sie den HomBot in den Stand-by Modus umschalten.
TASTENFUNKTIONEN – FERNBEDIENUNG Start Home Der HomBot beginnt Der HomBot bewegt sich zum den Reinigungsvorgang. Laden zur Ladestation zurück. Pfeiltaste Stop Der HomBot bewegt sich beim Der HomBot wird gestoppt, sofern Reinigen in die vom Benutzer er sich im Betrieb befindet. Falls manuell gewählte Richtung: eine Reinigung voreingestellt war vorwärts, rückwärts.
STATUSINFORMATIONEN DES DISPLAYS Anzeige von Batterieladezustand und Restzeit Im Stand-by Modus (ohne Timer- Auswahl) wird der Ladezustand der Batterie angezeigt. Bei aktivierter Timer Reinigung wird die verbliebene Zeit bis zum Start der Reinigung angezeigt. Batterie-Symbol Zeigt die Aufladung der Batterie an und blinkt, wenn eine Aufladung notwendig ist.
VOR DEM STARTEN Vor dem Reinigen, überprüfen Sie folgende Punkte Das Gerät darf nicht in einem Raum betrieben werden, indem sich ein Kind alleine aufhält. Das Kind könnte verletzt werden. Entfernen Sie zerbrechliche oder unnötig herumliegende Gegenstände aus dem zu reinigenden Raum. Entfernen Sie ins Besonderen teure Keramik und Wertgegenstände vom Boden.
ÜBERBLICK Installieren Sie die Ladestation (Seite 13) Stecken Sie den Stecker des Stromkabels in eine Steckdose und platzieren Sie die Ladestation an einer Wand.Ist die Ladestation nicht am Strom angeschlossen, kann sie sich nicht aufladen. Hat die Ladestation keine Stromversorgung so kann der HomBot nicht aufladen. Die Stromversorgung des HomBot einschalten.
Die Ladestation auf keinen Fall benutzen, falls das Kabel oder z.B. der Netzschalter beschädigt sind. Dies könnte zu Fehlfunktionen oder Defekten am HomBot führen. Um dies zu vermeiden wenden Sie sich bezüglich einer Reparatur / eines Austausches an den LG Kundendienst.
SO SCHALTEN SIE DIE STROMVERSORGUNG DES HOMBOT EIN UND AUS Hauptstromversorgung einschalten Drehen Sie zunächst den HomBot auf eine glatte/weiche Oberfläche um und überprüfen Sie ob der Hauptschalter eingeschaltet ist. Stellen Sie sicher, dass der Staubbehälter entnommen wurde, bevor Sie das Gehäuse des HomBot umdrehen. Ansonsten kann der Staub aus dem Staubbehälter herausfallen.Ist der Hauptschalter ausgeschaltet, schalten Sie den Schalter ein.
SO STARTEN UND STOPPEN SIE DIE REINIGUNG Die Tasten am HomBot verwenden Nach dem Einschalten des Hom-Bot 2.0, START/STOP-Taste drücken um Reinigung zu starten. Eine Melodie ertönt und Reinigung startet. Im Reinigungsbetrieb an der START/STOP-Taste drücken um Reinigung zu stoppen. Wenn sich der HomBot im ausgeschalteten Zustand befindet, drücken Sie die START/STOP Taste, um das Gerät einzuschalten.
SO LADEN SIE DIE BATTERIE Automatisch aufladen Der HomBot kehrt zur Ladestation zurück, wenn der Reinigungszyklus beendet oder der Akku schwach ist. Wenn der HomBot beim ersten Versuch nicht an der Ladestation andocken kann, versucht er es solange, bis er angedockt hat. Hat der HomBot alle Bereiche gereinigt, die er reinigen kann, dann kehrt er auch ohne einen schwachen Akku zu haben, zur Ladestation zurück.
SO LADEN SIE DIE BATTERIE Anzeigen der verbleibenden Akku-Leistung Die verbleibende Batterieladung kann an der Kapazitätsanzeige kontrolliert werden, die die Ladung wie folgt anzeigt: Falls der Akku geladen werden muss, blinkt die Anzeige. Blinkt Ladevorgang Hoch Mittel Niedrig Aufladen (voll geladen) notwendig Die Batterie lädt nicht auf Kontrolle 1 Lädt die Batterie nicht auf, selbst wenn der HomBot an...
REINIGUNGSMODI Reinigung großer Räume im Zick Zack Modus Nach der Reinigung im Zick Zack Modus, wird der zu reinigende Raum in Bereiche aufgeteilt, um diese Schritt für Schritt detailiert zu reinigen. 1 . Die Zick Zack / Cell by Cell Taste auf der Fernbedienung drücken.
ZUSÄTZLICHE REINIGUNGSMODI Manuell reinigen Bei diesem Modus wird die Reinigung mit dem HomBot manuell durch betätigen der entsprechenden Richtungspfeile mit der Fernbedienung durchgeführt. Die Reinigung des Innenbereichs wird von dem HomBot durchgeführt indem er sich nach vorne und nach hinten bewegt oder nach rechts und links dreht, entsprechend der Bedienung der Richtungstasten. Kommt bei der manuellen Reinigung ein Hindernis entgegen (in der Vorwärtsbewegung) dann stoppt er.
TIMER-GESTEUERTE REINIGUNG Stellen Sie den Timer ein, um einen Beginn der Reinigung zwischen 2, 6 und 12 Stunden zu programmieren. Die Timer-Einstellung arbeitet nicht, wenn kein Staubbehälter vorhanden ist. Durch Drücken der Timer-Taste auf der Fernbedi- enung kann der Start der Reinigung zeitlich geplant werden.
REINIGUNG DES STAUBBEHÄLTERS Wenn der Staubbehälter voll ist, kann dies die Saugleistung beeinträchtigen. Reinigen Sie den Staubbehälter vor und nach jedem Reinigungsvorgang. Gehen Sie hierzu wie folgt vor: 1. Öffnen Sie den Staubbehälter indem Sie die PUSH-Taste des HomBot drücken. 2.
REINIGUNG DES FILTERS DES STAUBBEHÄLTERS Die Filter des Staubehälters setzen sich aus dem HEPA-Filter und dem Schwammfilter zusammen.Reinigen Sie den HEPA-Filter und den Schwammfilter gemäß den folgenden Schritten: 1. Trennen Sie den HEPA-Filter und den inneren Schwammfilter, indem Sie den HEPA-Filter entfernen (siehe Abbildung).
REINIGUNG DER BÜRSTE Die Bürste am Boden des HomBot dient der Aufnahme von Fremdkörpern. Die Reinigung der Bürste erfolgt gemäß folgender Schritte: Stellen Sie sicher, dass der Staubbehälter entnommen wurde, bevor Sie das Hauptgehäuse umdrehen. Ansonsten kann der Staub im Staubbehälter herausfallen. Legen Sie ein weiches Tuch Den Deckel durch Drücken des Drehen Sie die Bürste bis die...
REINIGUNG DES SENSORS/LADETERMINALS Der HomBot verfügt über Sensoren zur Erkennung von Hindernissen, Treppenabsätzen und der Ladestation zwecks Ladens der Batterie. Um die einwandfreie Funktion des HomBot zu wahren, reinigen Sie regelmäßig die Sensoren und das Ladeterminal wie folgt: 1. Legen Sie ein weiches Tuch auf den Boden und legen Sie den HomBot umgedreht auf das Tuch.
REINIGUNG DER SEITLICHEN BÜRSTE Fremdkörper/-material wie Haare können leicht von der seitlichen Bürste aufgenommen werden. Entfernen Sie solche Verunreinigungen mindestens einmal wöchentlich. Wenn die Bürsten übermäßig verunreinigt sind, können die Bürsten dadurch beschädigt werden. Wenn der Boden sehr uneben ist, kann sich die seitliche Bürste verbiegen oder beschädigt werden. In diesem Fall kann die seitliche Bürste mit dem folgenden Verfahren wieder in Form gebracht werden.
Seite 29
FEHLERANALYSE Wenn die Sprachmeldung "Bitte überprüfen Sie die Antriebsräder" ertönt. Wenn die Räder des Geräts verklemmen oder blockieren, ertönt die Sprachmeldung "Bitte Räder prüfen" st ein Rad in die Eingangstür, den Balkon oder den Treppenabsatz etc. geraten? HomBot at sich Fremdmaterial um das Rad gewickelt? Legen Sie ein weiches T HomBot umgedreht auf das Tuch.
Seite 30
FEHLERANALYSE Wenn die Sprachmeldung "Bitte überprüfen Sie den Staubbehälter" ertönt. Wenn eine Unregelmäßigkeit des Staubbehälters entdeckt wurde, ertönt die Sprachmeldung "Bitte Staubbehälter prüfen". Wurde der Staubbehälter richtig eingebaut? Öffnen Sie den Deckel des Staubbehälters und prüfen Sie, ob der Staubbehälter eingebaut wurde. Das Gerät funktioniert ohne Staubbehälter nicht.
Seite 31
FEHLERANALYSE Wenn die Sprachmeldung "Bitte überprüfen Sie die Bürste" ertönt. Wenn der HomBot erkennt, dass die Bürste nicht einwandfrei funktioniert, ertönt die Sprachmeldung "Bitte Bürste prüfen". Legen Sie ein weiches Tuch auf den Boden und legen Sie den HomBot umgedreht auf das Tuch. seitliche Bürste hat sich verklemmt.
BEVOR SIE DEN KUNDENDIENST RUFEN Prüfen Sie vor Meldung des Defekts. Problem Lösungen (Referenzseite) Der HomBot lässt sich nicht Stellen Sie sicher, dass der Strom eingeschaltet wurde. (Seite 14) starten. Stellen Sie sicher, dass die Batterie geladen ist. (Seite 17) Die Bewegungen bzw.
PRODUKTSPEZIFIKATIONEN Artikel / Modell LG HOM-BOT VR59**L VR59**L* Außenmaße Φ 360 mm X 90 mm Gewicht 3.2 kg Stromaufnahme Batterie (vollständig geladen) DC 16.8 V Reinigungsgeschwindigkeit 350 mm/s Laufzeit Ca. 75 Minuten (auf üblichem Holzboden) Ladedauer 3 Stunden Hauptfunktionen Erkennung von Hindernissen...
REFERENZARTIKEL Anmerkung zur Open Source Software Um den Quellcode unter GPL, LGPL, MPL und anderen Open Source-Lizenzen, die in diesem Produkt enthalten sind, zu erwerben, besuchen Sie http://opensource.lge.com. Zusätzlich zum Quellcode stehen alle betreffenden Lizenzbedingungen, Garantiebestimmungen und Copyright-Bestimmungen zum Herunterladen zur Verfügung.
Seite 35
Garantiezeit gilt als nachgewiesen, wenn der Käufer den Kaufbeleg (Quittung / Kassenzettel) zusammen mit der vom Verkäufer ausgefüllten und unterschriebenen Garantiekarte vorlegt. Die Seriennummer des Produkts muss mit der eingetragenen Nummer auf der Garantiekarte übereinstimmen! LG Electronics Deutschland GmbH Berliner Straße 93 40880 Ratingen...
Seite 36
Entsorgung Ihres Altgeräts 1. Wenn dieses Symbol mit einem durchgestrichenen Mülleimer mit Rädern auf einem Produkt angebracht ist, bedeutet dies, dass das Produkt der Europäischen Richtlinie 2002/96/EC entspricht. 2. Alle Elektrogeräte sollten getrennt vom üblichen Hausmüll über entsprechende Sammelstellen gemäß den Richtlinien Ihrer Gemeinde entsorgt werden.
