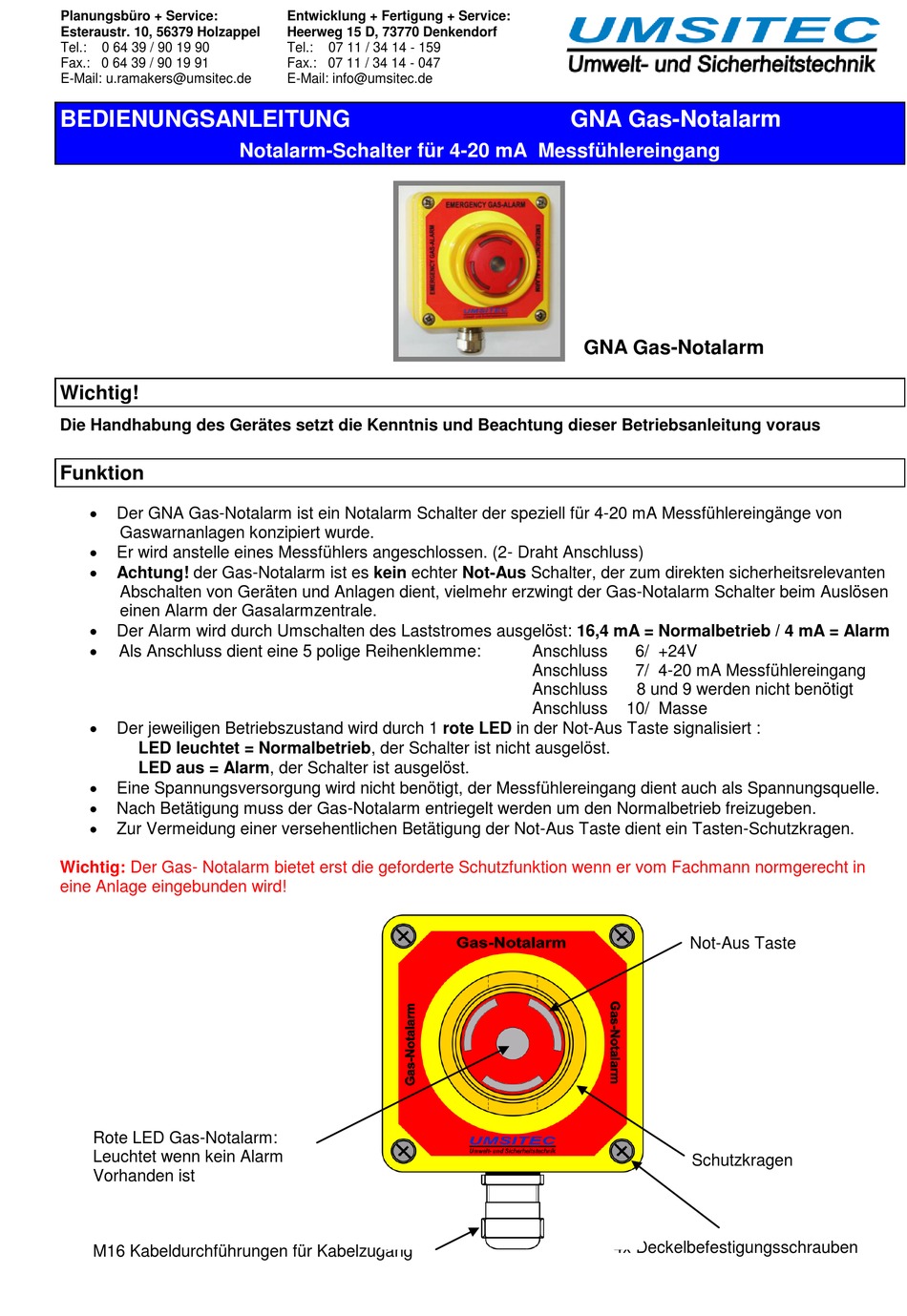

Umsitec GNA Bedienungsanleitung

Planungsbüro + Service:
Esteraustr. 10, 56379 Holzappel
Tel.: 0 64 39 / 90 19 90
Fax.: 0 64 39 / 90 19 91
E-Mail: u.ramakers@umsitec.de
BEDIENUNGSANLEITUNG
Wichtig!
Die Handhabung des Gerätes setzt die Kenntnis und Beachtung dieser Betriebsanleitung voraus
Funktion

Der GNA Gas-Notalarm ist ein Notalarm Schalter der speziell für 4-20 mA Messfühlereingänge von
Gaswarnanlagen konzipiert wurde.

Er wird anstelle eines Messfühlers angeschlossen. (2- Draht Anschluss)

Achtung! der Gas-Notalarm ist es kein echter Not-Aus Schalter, der zum direkten sicherheitsrelevanten
Abschalten von Geräten und Anlagen dient, vielmehr erzwingt der Gas-Notalarm Schalter beim Auslösen
einen Alarm der Gasalarmzentrale.

Der Alarm wird durch Umschalten des Laststromes ausgelöst: 16,4 mA = Normalbetrieb / 4 mA = Alarm

Als Anschluss dient eine 5 polige Reihenklemme:

Der jeweiligen Betriebszustand wird durch 1 rote LED in der Not-Aus Taste signalisiert :
LED leuchtet = Normalbetrieb, der Schalter ist nicht ausgelöst.
LED aus = Alarm, der Schalter ist ausgelöst.

Eine Spannungsversorgung wird nicht benötigt, der Messfühlereingang dient auch als Spannungsquelle.

Nach Betätigung muss der Gas-Notalarm entriegelt werden um den Normalbetrieb freizugeben.

Zur Vermeidung einer versehentlichen Betätigung der Not-Aus Taste dient ein Tasten-Schutzkragen.
Wichtig: Der Gas- Notalarm bietet erst die geforderte Schutzfunktion wenn er vom Fachmann normgerecht in
eine Anlage eingebunden wird!
Rote LED Gas-Notalarm:
Leuchtet wenn kein Alarm
Vorhanden ist
M16 Kabeldurchführungen für Kabelzugang
Entwicklung + Fertigung + Service:
Heerweg 15 D, 73770 Denkendorf
Tel.: 07 11 / 34 14 - 159
Fax.: 07 11 / 34 14 - 047
E-Mail: info@umsitec.de
Notalarm-Schalter für 4-20 mA Messfühlereingang
GNA Gas-Notalarm
GNA Gas-Notalarm
Anschluss 6/ +24V
Anschluss 7/ 4-20 mA Messfühlereingang
Anschluss 8 und 9 werden nicht benötigt
Anschluss 10/ Masse
Not-Aus Taste
Schutzkragen
4x Deckelbefestigungsschrauben
