Bedientafel - Microgate Witty Tab Benutzerhandbuch

1.1 B
EDIENTAFEL

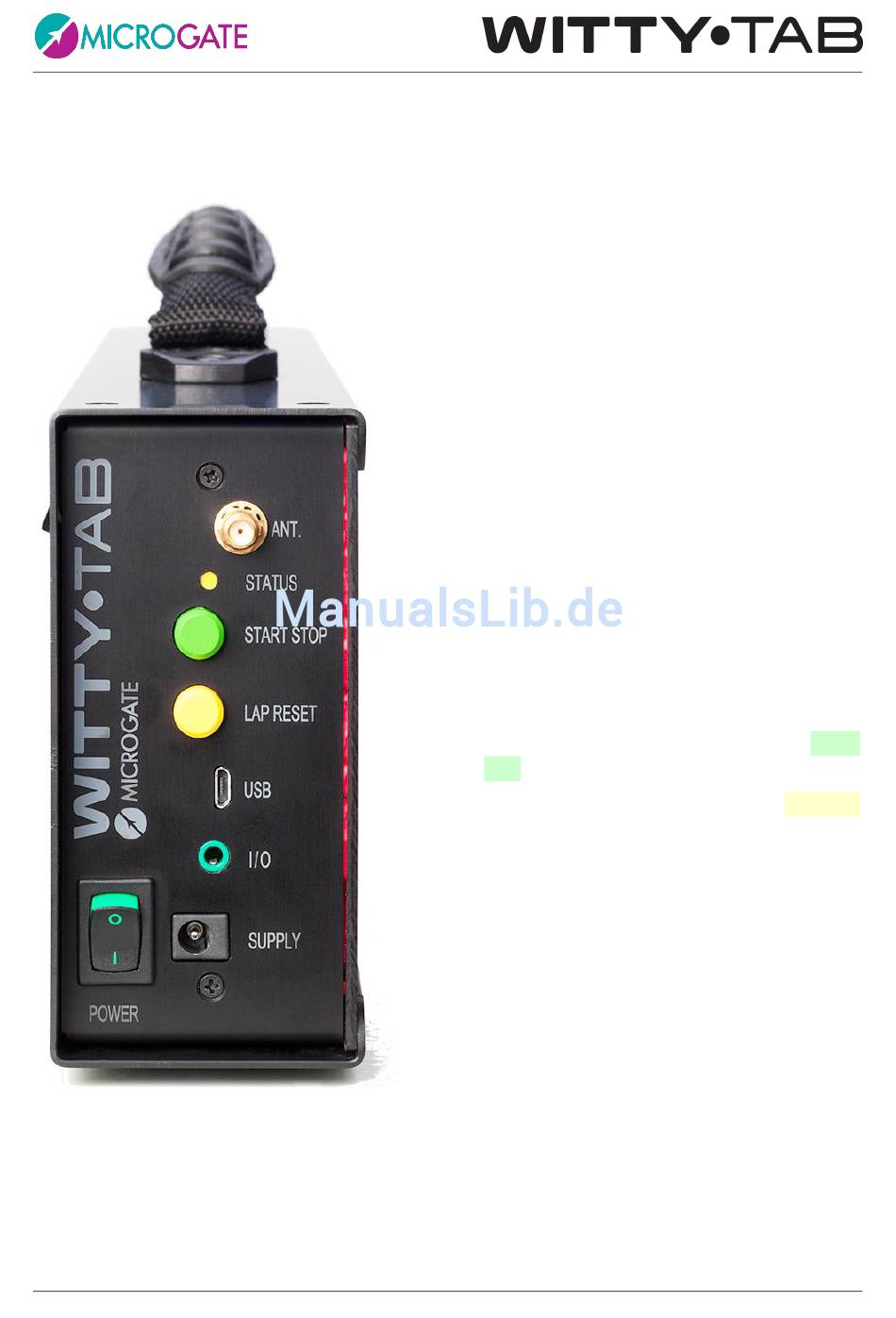

Abb.2 - Bedientafel
Microgate
ANT: Funkantennenanschluss
STATUS: Statusanzeige-LED.
START STOP: grüne „START STOP"-Taste für
manuelle START- und STOP-Signale und zur
Veränderung von Werten in den
Programmeinstellungen
LAP RESET: gelbe „LAP RESET"-Taste für
manuelle LAP-Signale und zur Bestätigung der
Programmeinstellungen
USB: Verbinder für USB-Kabel zum
Aktualisieren der Firmware
I/O: 3.5mm-Buchsenverbinder für externe
Sensoren, wie Startmatte, Startpistolensensor,
Taste usw.
POWER: Ein-/Aus-Schalter
SUPPLY: Verbinder für externe
Spannungsversorgung und Aufladen der Akkus
1
Nachfolgend wird dieser Schalter als S
S
2
Nachfolgend wird dieser Schalter als L
bezeichnet
Witty·TAB Benutzerhandbuch
bezeichnet
TOP
1
2
TART
-R
AP ESET
S. 6 von 33
-
